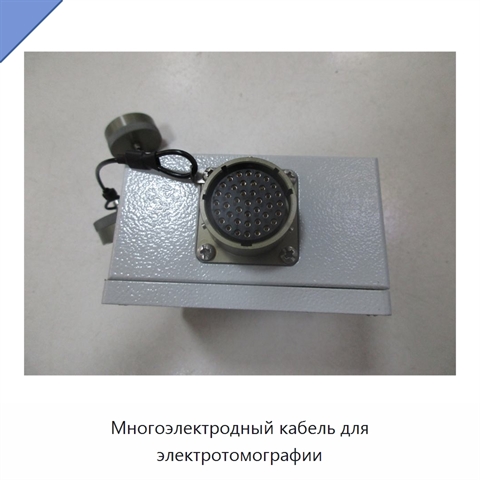

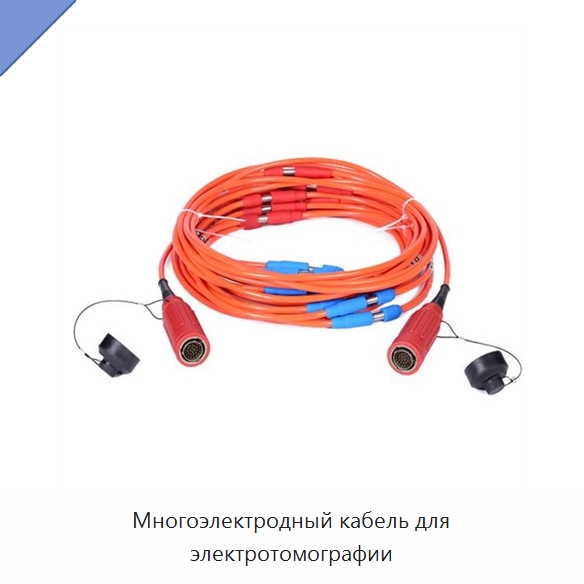

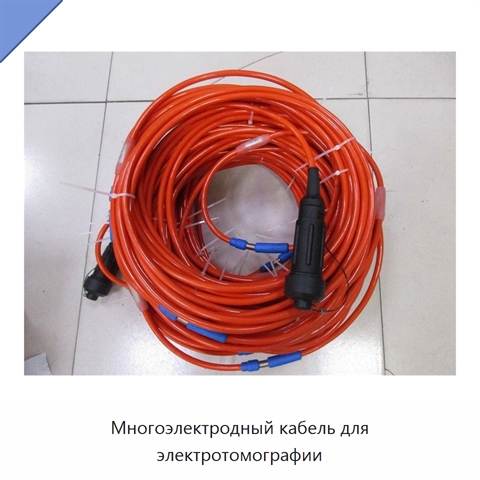

Многоэлектродный кабель для электротомографии

Многоэлектродный кабель предназначен для измерений удельного электрического сопротивления, глубинных измерений сопротивления, самопотенциала и индуцированной поляризации. Выпускаются варианты на 32, 54 и 66 жил: наружный диаметр составляет соответственно 7,2 мм, 9,2 мм и 9,2 мм, масса на километр — 56 кг, 90 кг и 96 кг, а прочность на растяжение — 70 кг, 90 кг и 110 кг. Рабочий диапазон температуры составляет от −40 °C до +70 °C. Каждая жила состоит из семи неизолированных медных проволок диаметром 0,12 мм. Сопротивление изоляции составляет не менее 1000 МОм/км, поперечное сечение жилы — 0,08 мм, сопротивление постоянному току при 20 °C — не более 234 Ом/км, испытательное напряжение на жилу — 1000 В, допустимая токовая нагрузка на жилу при постоянном токе — не более 1 А. Доступны варианты на 12, 18, 21, 28, 13, 30, 32, 42 и 56 каналов, разъёмы на 27, 32, 50, 55, 60 и 61 контакт, а также ввод кабеля длиной 3, 5, 7, 10 или 12 м с одного либо обоих концов. Предусмотрены исполнения отвода электродов с разрезной или формованной разрезной пружиной, зажимом, проволочной намоткой и инкапсулированным электродом из нержавеющей стали. Расстояние между отводами электродов может составлять 3, 5, 6, 10 или 20 м.
