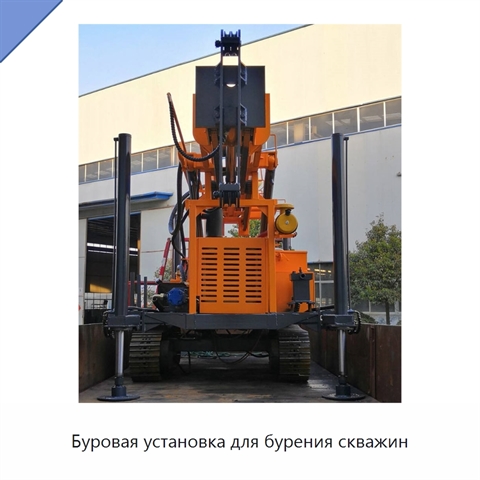

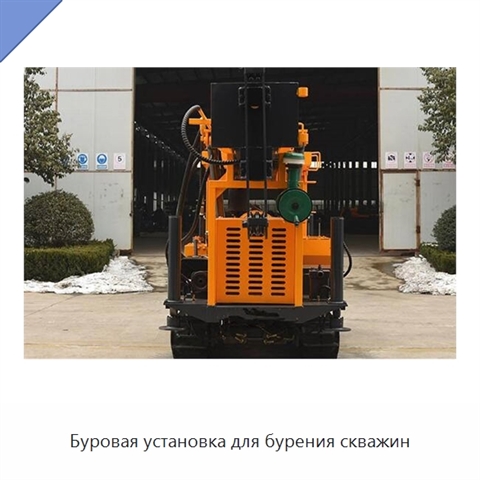

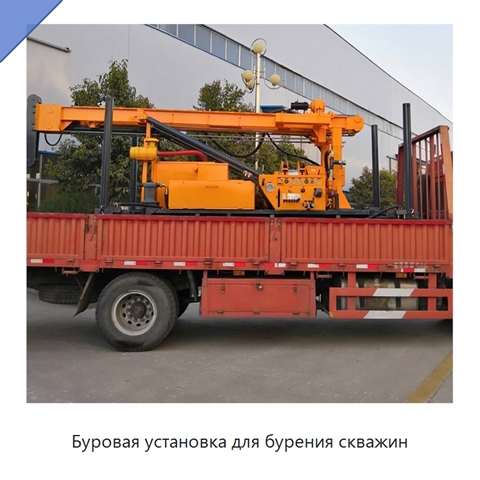

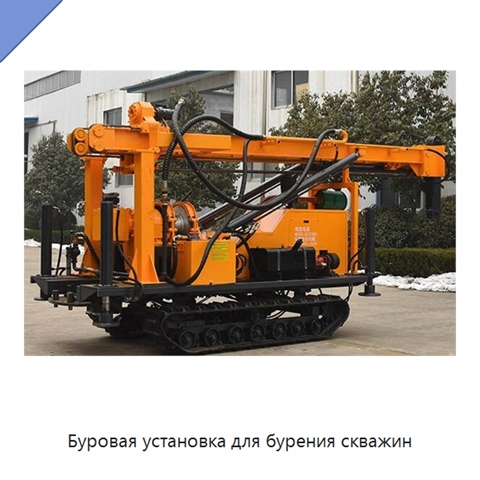

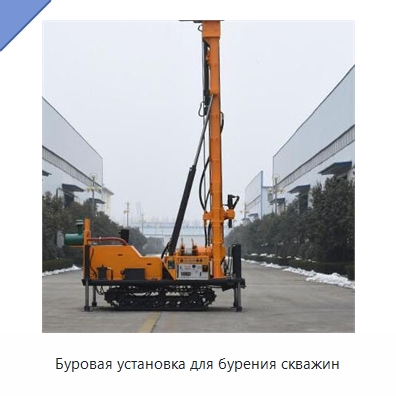

Буровая установка для бурения скважин

Силовая головка перемещается вверх и вниз по мачте, приводя бурильную трубу и буровое долото во вращение через редуктор. Выходная скорость шпинделя переключается в диапазоне 52–135 об/мин. Установка оснащена шестицилиндровым двигателем с турбонаддувом и промежуточным охлаждением; двухступенчатая система забора воздуха поддерживает нормальный срок службы двигателя и воздушного компрессора при тяжёлых условиях эксплуатации. Диаметр бурения составляет 115–350 мм, глубина — 150–600 м, а диаметр бурильных труб — 76, 89 и 102 мм; угол бурения равен 90°. Для крупноразмерных скважин предусмотрен диаметр до 1 м. Вращатель имеет диапазон выходной скорости 14–500 об/мин, выходной крутящий момент 13428–250 Н·м, ход 3400 мм, усилие прижатия 35 кН, подъёмное усилие 80 кН и скорость подъёма 0–12 м/мин. Предусмотрены две скорости обратного вращения. При бурении используется один масляный насос, а при подъёме бурильного инструмента два насоса объединяются. Гусеничное шасси и опорные цилиндры с ходом 1,5 м облегчают перемещение и транспортировку; угол подъёма составляет 15°. Входная мощность составляет 48 кВт при номинальной частоте вращения 2400 об/мин. Основной и вспомогательный насосы имеют расход 60 л/мин и давление 20 МПа каждый. Масса установки — 7200 кг. При соединении бурильной трубы инструмент не требуется поднимать, а лебёдка и талевый блок снимаются.
