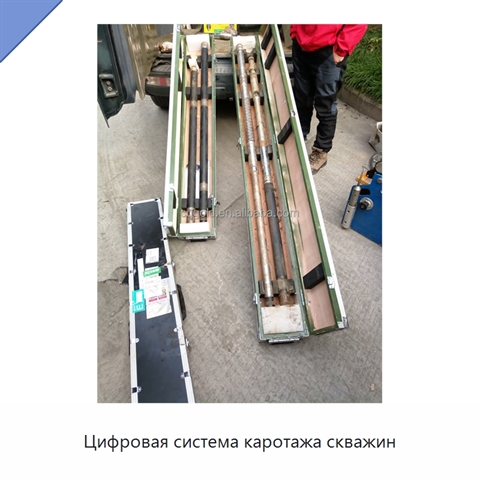

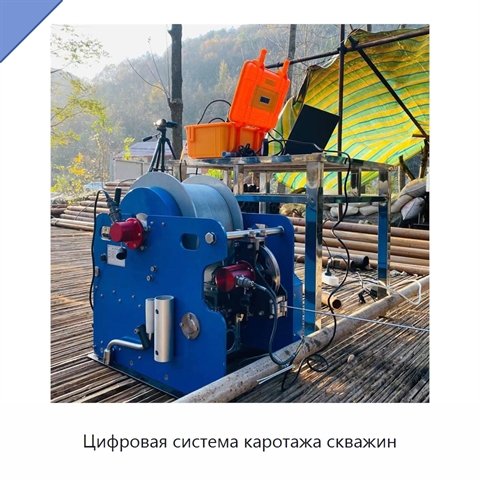

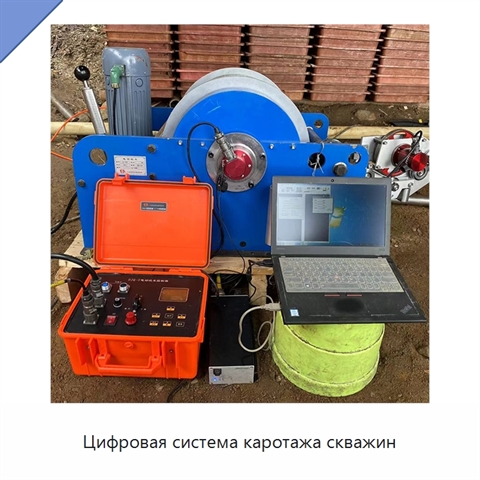

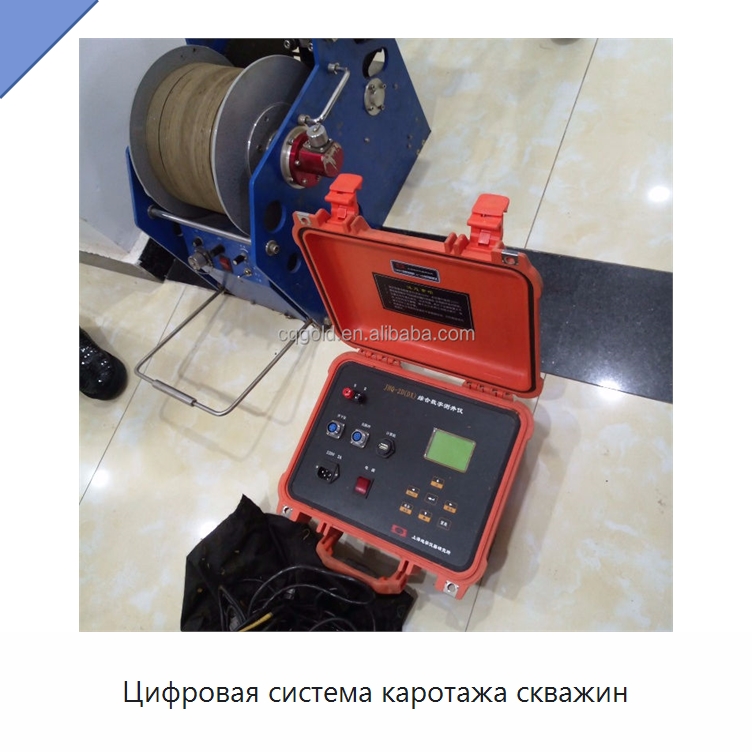

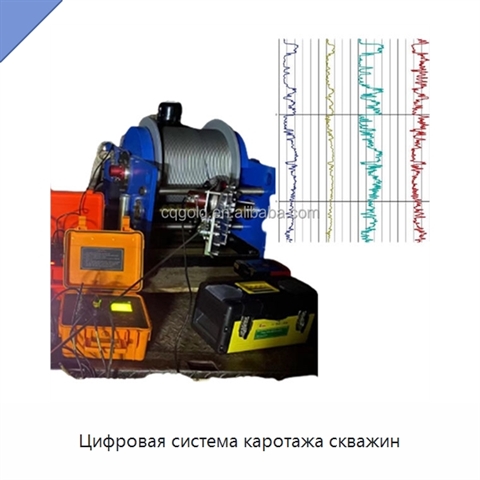

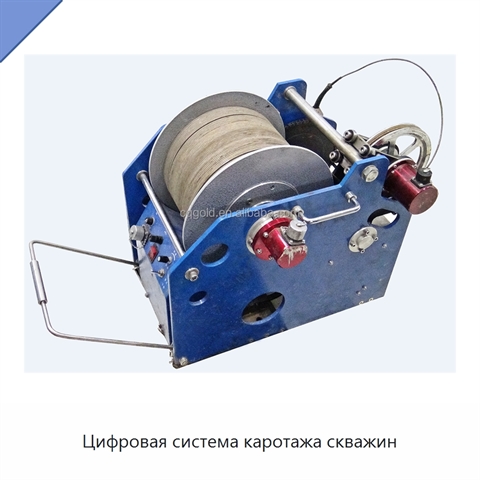

Цифровая система каротажа скважин

Цифровая система каротажа скважин позволяет одному наземному прибору управлять различными измерительными зондами. Система отличается малой массой, простотой эксплуатации и технического обслуживания; предусмотрено трубчатое подключение. Оборудование устойчиво к вибрации, воздействию температуры и влаги и рассчитано на надежную работу. Электропитание составляет 220 В при частоте 50 Гц. Рабочая температура находится в диапазоне от −20 до 45 °C, относительная влажность при 45 °C — не более 90 %. Система измеряет глубину в диапазоне 0–9999,99 м с разрешением 0,28 мм и скорость в диапазоне 0–9999 м/ч; оптический сигнал измерения глубины составляет 3600 импульсов на метр. Выходной сигнал забойного оборудования использует биполярное кодирование, связь с компьютером выполняется через USB, а уровень обнаружения подземного сигнала составляет от ±0,5 до ±12 В. Для построения графика доступны масштабы 1:10, 1:50, 1:100 и 1:0. Точность построения составляет 8 точек на миллиметр для кривой и 64 пикселя на квадратный миллиметр для изображения. Подключаемые зонды выполняют измерения естественного гамма-излучения, длинного нормального и нормального удельного сопротивления, кажущегося и бокового удельного сопротивления, температуры, сопротивления жидкости, уровня воды, расхода, угла наклона, азимута, диаметра, уровня жидкости, времени пробега, плотности, пористости, трехкомпонентных магнитных характеристик и магнитной восприимчивости.
