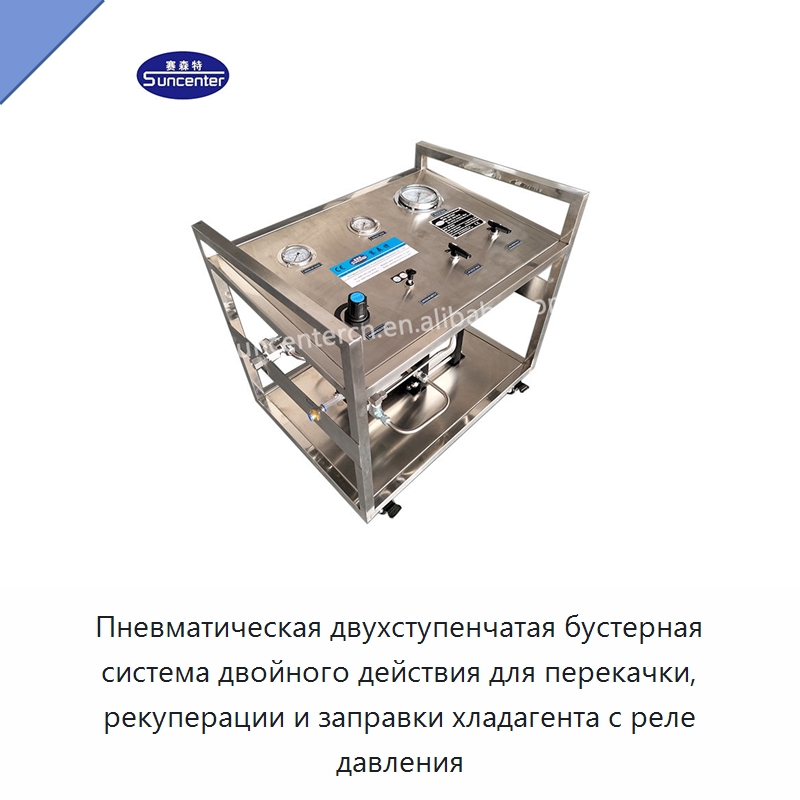

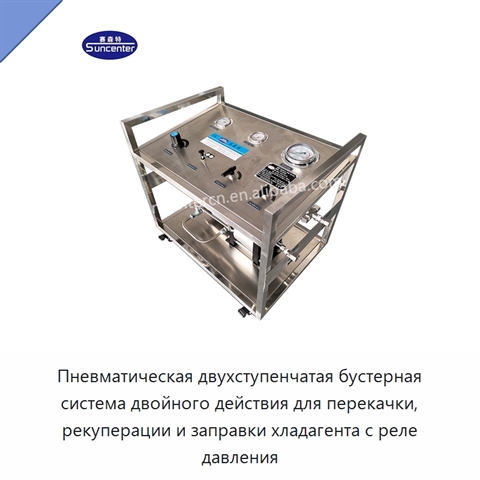

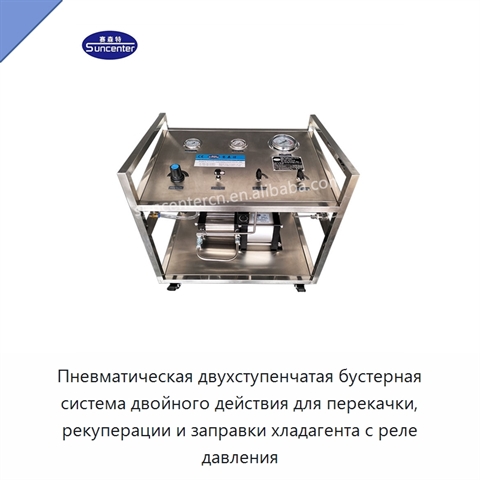

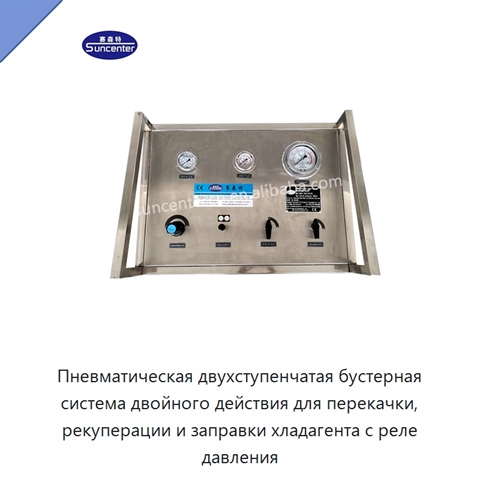

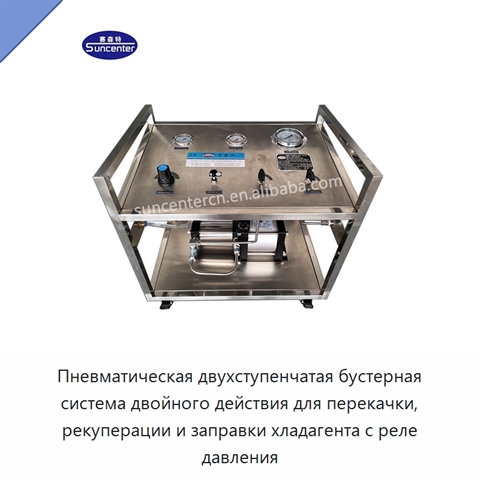

Пневматическая двухступенчатая бустерная система двойного действия для перекачки, рекуперации и заправки хладагента с реле давления

Пневматическая двухступенчатая бустерная система двойного действия использует сжатый воздух как источник энергии, насос как источник давления, а хладагент как рабочую среду. Регулирование давления приводного воздуха позволяет устанавливать необходимое выходное давление при соотношении давлений 6:1. После достижения равновесия между давлением приводного воздуха и давлением на выходе насос прекращает повышение давления и поддерживает выходное давление на заданном уровне. Давление приводного воздуха составляет 2–8 бар, рабочий диапазон давления — 0–48 бар, расход — 15 л/мин. Диаметр повышающего цилиндра равен 63 мм, ход — 60 мм, уровень шума — <75 дБ. При перекачке жидкости тепло не выделяется, а при перекачке пара возможен небольшой нагрев. Система предназначена для перекачки, рекуперации и заправки хладагентов и сжиженного газа. Насос включает камеру пневмопривода, камеру повышения давления, автоматический реверсивный клапан, входной и выходной обратные клапаны, комплект уплотнений, приводной и повышающий поршни. Система смонтирована в рамном шкафу из нержавеющей стали и оснащена узлом подготовки приводного воздуха для регулирования давления, подачи смазочного масла и фильтрации воды. Комплектация также включает выключатель пневмопривода, манометр приводного воздуха, запорные элементы и манометры на входе и выходе газа, разгрузочный клапан, соединительные трубопроводы и реле давления. Пневматический привод обеспечивает работу от воздушного шланга без электрического питания.

Наименование производителя

Double Acting Double Stage Pneumatic Booster System SLM06 Model Refrigerant Freon Transfer Pump with Pressure Switch, High Pressure Air Driven Liquid Refrigerant Recovery Filling Booster Pump for R22 R134a R407C
