Гидравлический стенд для испытаний буровых ясов

Name: Гидравлический стенд для испытаний буровых ясов
SKU: 239-171

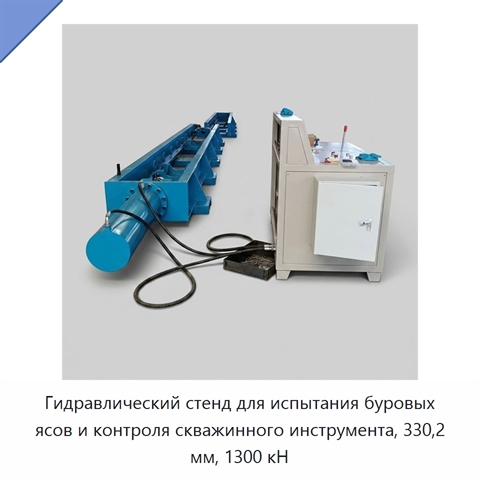

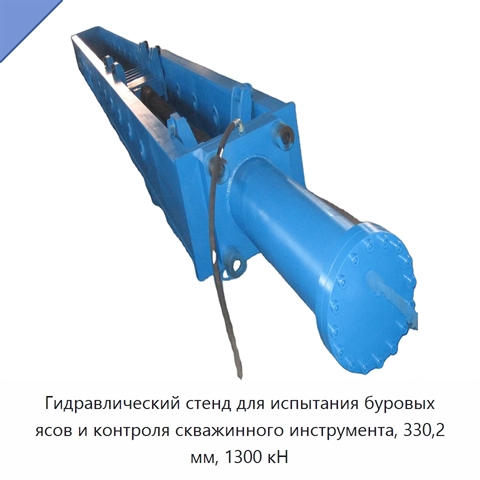

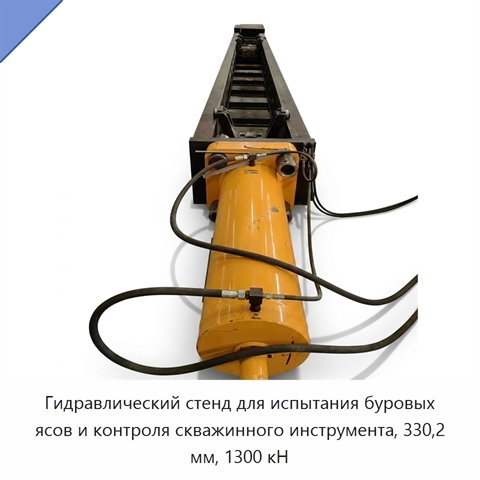

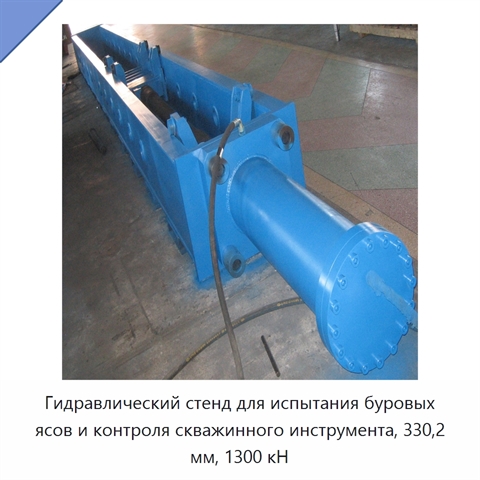

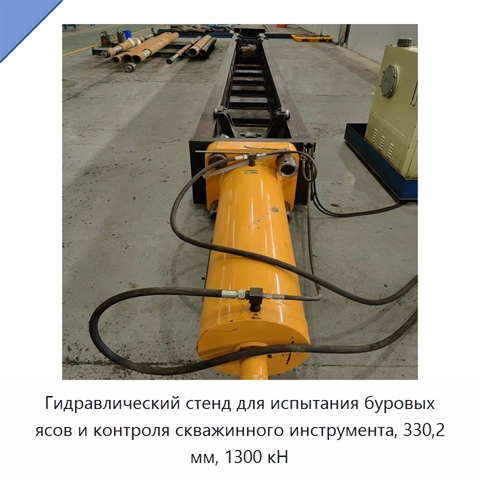

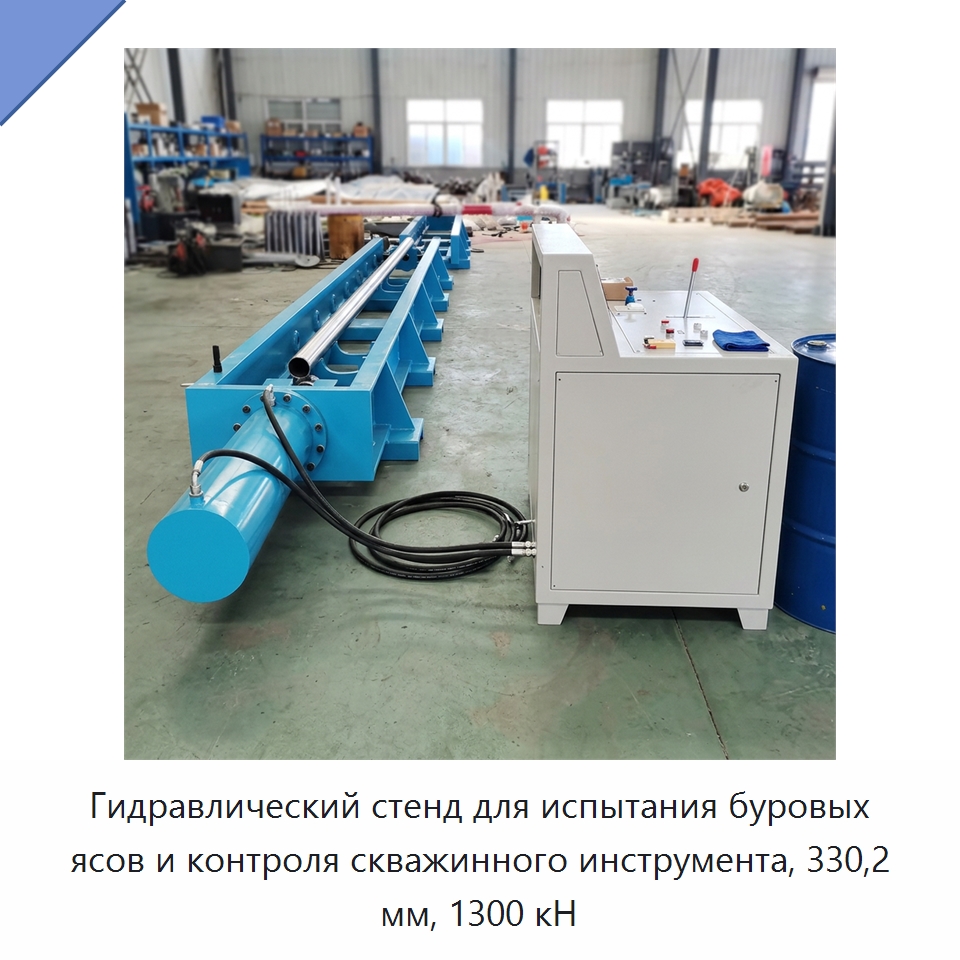

Гидравлический стенд состоит из двух систем: испытательной и системы гидравлического управления. Испытательная часть включает защитный корпус рамы, каретку растяжения, каретку головки цилиндра и гидравлический цилиндр. Система управления объединяет пульт и силовую станцию. На пульте установлены измерительный прибор, ручной распределительный клапан и перепускной клапан; силовая станция включает двигатель, масляный насос, муфту, фильтр возвратной линии и масляный бак. Плунжерный насос, приводимый двигателем, создаёт гидравлическое давление, которое через клапаны поступает в масляный цилиндр. Механическое соединение передаёт нагрузку испытуемому инструменту, а значения усилия и давления отображаются на приборной панели. Максимальное испытательное усилие составляет 1300 кН. Максимальное давление — 314,4 бар, рабочее — 199,95 бар. Бак вмещает 400 л абразивного гидравлического масла 32#. Стенд рассчитан на изделия длиной от 1 до 10 м, общая длина корпуса рамы — 14,070076 м. Двигатель имеет мощность 15 кВт и частоту вращения 1460 об/мин.

Наименование производителя

Downhole Tools Inspection 13in 1300KN Jar Testing Bench Hydraulic Jar Tester, API Hydraulic drilling Jar Tester for drilling downhole tools, API highly Automated and Fully Functional Hydraulic Tank Tester for jar downhole tools, API Hydraulic Jar Tester to test Tensile Performance and Pressure Performance for Jars

Задать вопрос Искать на Baidu

Какую задачу решает стенд для испытаний буровых ясов

Гидравлический стенд для испытаний буровых ясов применяют в нефтяной промышленности для проверки буровых ясов, амортизаторов и ускорителей при растяжении и под давлением, а также для контроля прочности соединений.

Бурение скважин

Испытания оборудования

Питание гидравлических систем

Характеристики ЖУГ-18(1Б)

Модель (по базе 91Т)ЖУГ-18(1Б)

Производственная мощность10 шт./месяц

Напряжение380 В, 220 В

Масса (кг)200, 50

Стенд для испытаний буровых ясов - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЖУГ-18(1Б) под ваши требования (усилиями первого изготовителя или собственного завода в России).
