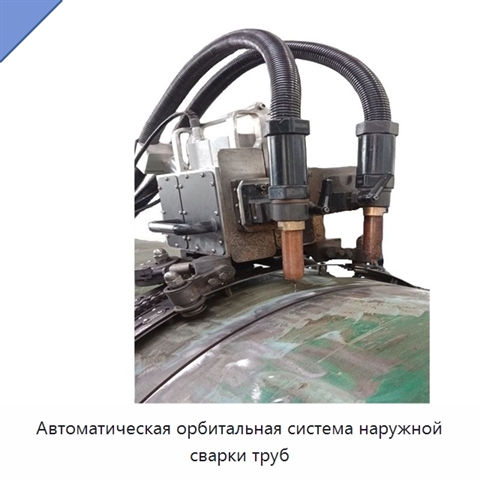

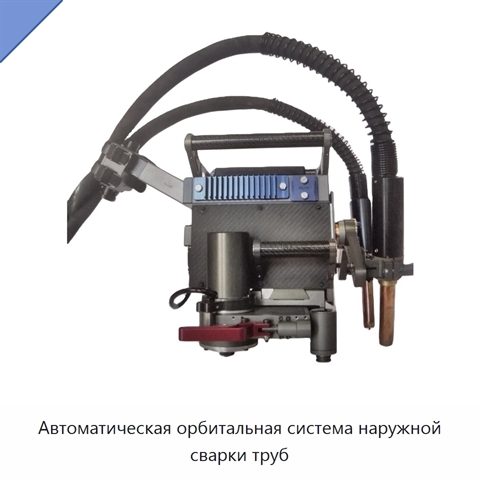

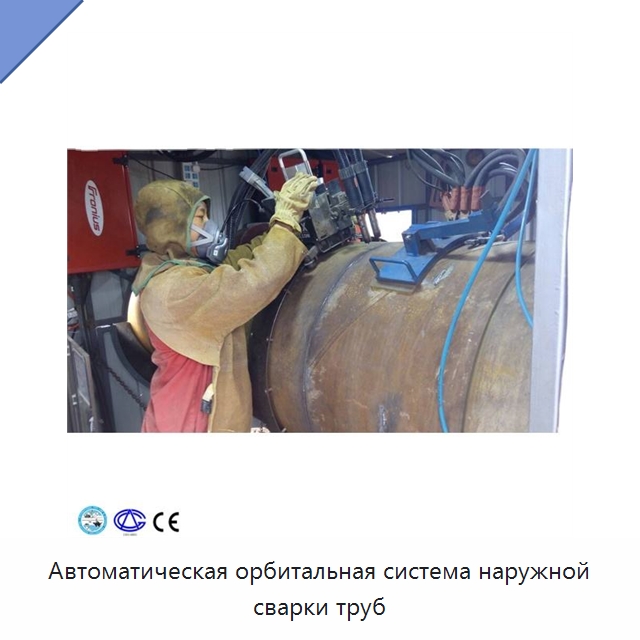

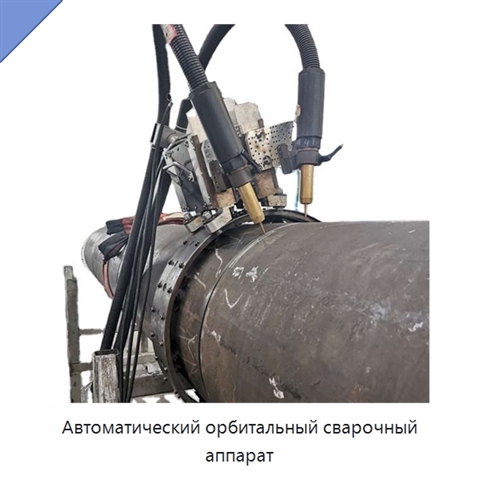

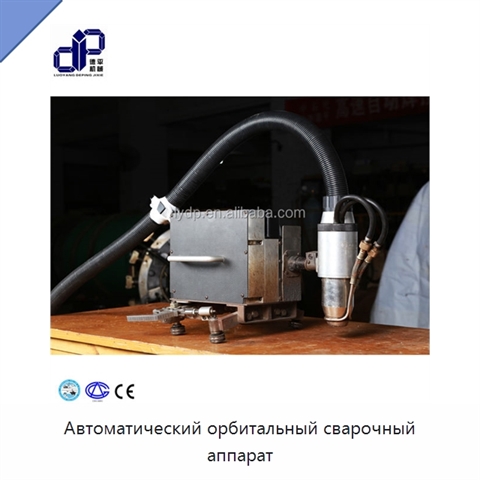

Автоматическая орбитальная система наружной сварки труб

Система оснащена водяным охлаждением и системой подогрева; рабочая температура составляет от -40 °C до 75 °C. Минимальный применимый диаметр трубы — 168 мм. Компьютерное отслеживание формы сварочной дуги поддерживает сварочную горелку и сварочную ванну в оптимальном положении. Датчик абсолютного наклона с параметрами 360° ±0,1° используется для управления движением, определения пространственного положения и автоматического выбора сварочного процесса. Сварочная каретка имеет массу нетто 13 кг; габаритный размер изделия составляет 520 × 254 × 315 мм, масса — 14,5 кг. Частота поперечных колебаний составляет 0–240 раз/мин, ширина колебаний — 0–30 мм, коэффициент формы колебаний — 0–1, время пребывания слева и справа — 2 с. Продольный и поперечный рабочий ход составляет 0–50 мм, скорость поперечного и продольного перемещения — 0–400 мм/мин, скорость подачи проволоки — 1,3–19,8 м/мин. Скорость перемещения каретки составляет 0–2,5 м/с, диапазон регулировки угла — ±0–10°. Система управления поддерживает самодиагностику, ограничения доступа с несколькими уровнями разрешений и регистрацию данных сварки в реальном времени. Рабочие параметры редактируются через ПК и человеко-машинный интерфейс, а настройки можно переносить между различными моделями. Ручной пульт управления позволяет задавать предварительно установленный процесс, вручную корректировать отклонения, использовать тестовую функцию и просматривать сведения на светодиодном дисплее. Механизм подачи проволоки получает команды основного блока для регулирования и стабилизации подачи. По команде он открывает электромагнитный клапан защитного газа, передает источнику сварочного питания команды начала сварки и регулирования напряжения или длины дуги, а также возвращает в основной блок сигналы сварочного тока и напряжения. Ручные переключатели и двунаправленная кнопка на блоке подачи позволяют выполнять проверку газа и подачу проволоки вручную.

Наименование производителя

Dual-torch Orbital Automatic Welding System ZDP800 Used in Long-distance Pipeline Construction Projects External Welding Machine
