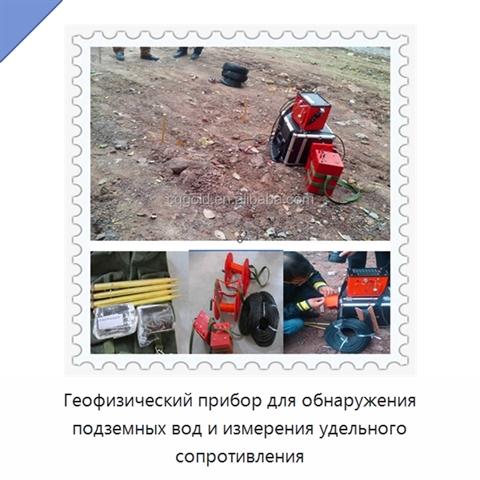

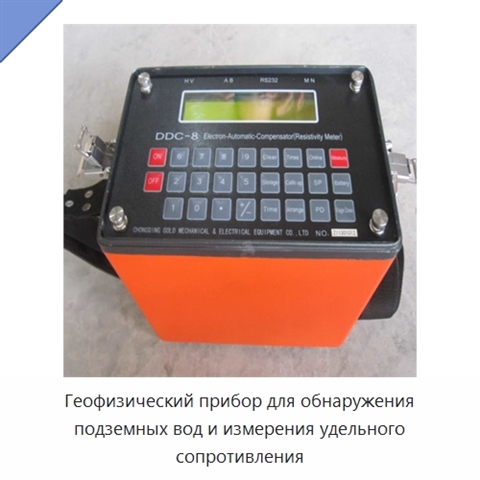

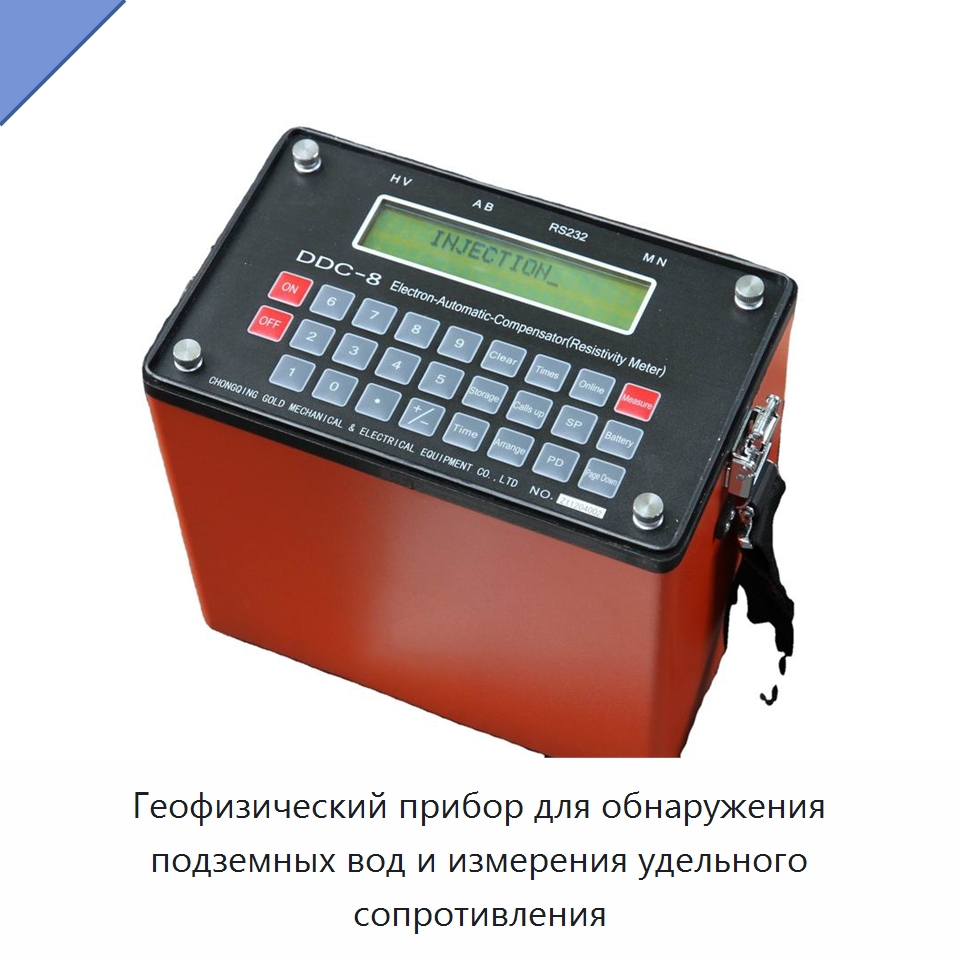

Геофизический прибор для обнаружения подземных вод и измерения удельного сопротивления

Прибор предназначен для электроразведки постоянным током с определением кажущегося удельного сопротивления. При вертикальном электрическом зондировании расстояние между питающими и измерительными электродами последовательно увеличивают, измеряя сопротивление в одной точке наблюдения; при неизменном токе большее расстояние соответствует большей глубине исследования и позволяет получать сведения о строении геоэлектрического разреза. Определение удельного сопротивления грунта используют при проектировании заземляющего устройства для рассеивания тока в землю, снижения сопротивления заземления и выбора типа и размещения его подземной части с учетом изменения сопротивления по глубине. Внешнее напряжение составляет 10–700 В. В приборе нет защиты от перенапряжения и сверхтока; генератор подключают к эквивалентной нагрузке, а напряжение холостого хода не должно превышать 700 В. Ток питания составляет 3000 мА. Диапазон измерения напряжения — от −3000 до +3000 мВ при погрешности ±1,5 % ±0,1 мВ, диапазон измерения тока — от 0,1 до 3000 мА при погрешности ±1,5 % ±0,1 мА. Память рассчитана на 800 измерительных точек. Компенсация естественного потенциала выполняется в диапазоне от −1000 до +1000 мВ. Входной импеданс превышает 30 МОм; при рабочей частоте 50 Гц подавление помех превышает 60 дБ. Рабочая температура составляет от −10 до 50 °C.
