Артикул: 208-556
Модель: НЖЭ-78-8В
Секция: Дополнительная

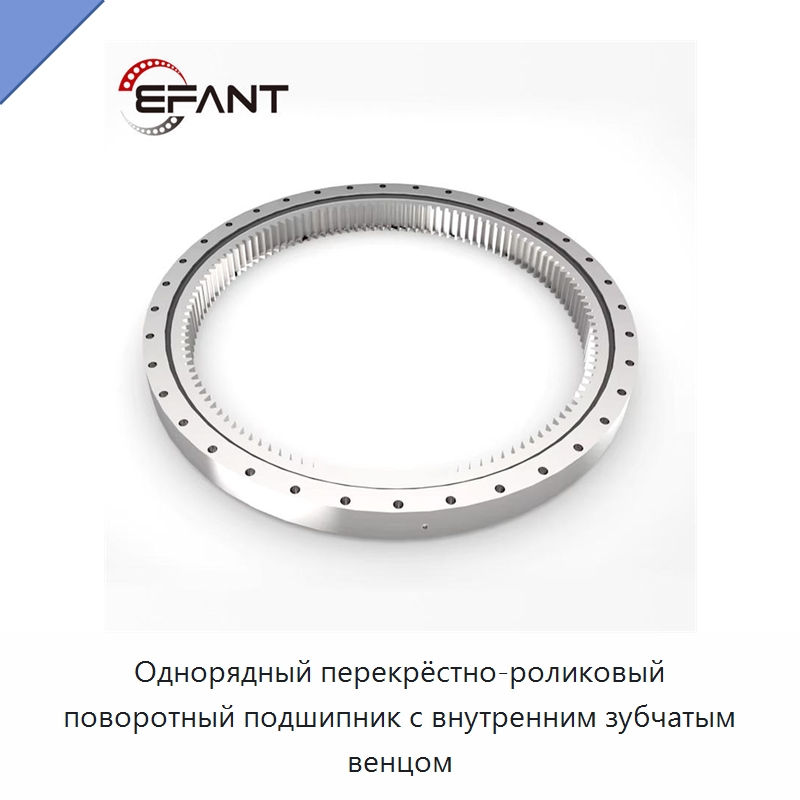

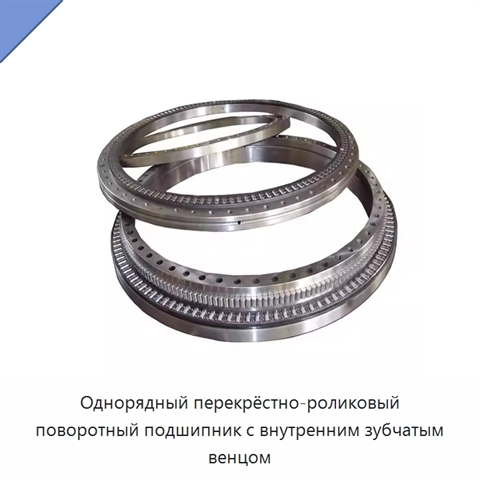

Однорядный перекрёстно-роликовый поворотный подшипник с внутренним зубчатым венцом
Однорядный перекрёстно-роликовый поворотный подшипник с внутренним зубчатым венцом состоит из двух колец качения и цилиндрических роликов, расположенных перекрёстно. Конструкция рассчитана на восприятие опрокидывающего момента и значительных радиальных усилий. Наружный диаметр составляет 1200 мм, диаметр отверстия — 1010 мм, общая высота — 90 мм. Внутреннее зубчатое зацепление имеет модуль 10, диаметр вершин 962 мм, 97 зубьев и ширину 72 мм. Монтажная схема включает 36 отверстий диаметром 22 мм и 20 резьбовых отверстий М20. Масса поворотного подшипника составляет 199 кг.
Задать вопрос Искать на Baidu
Какую задачу решает перекрёстно-роликовый поворотный подшипник
Поворотный подшипник применяется в ковшовых экскаваторах, портовых и башенных кранах, штабелёрах, туннелепроходческих щитах.
Характеристики НЖЭ-78-8В
Модель (по базе 91Т)НЖЭ-78-8В
Особенностиперекрёстно-роликовая конструкция
Варианты зубчатого венцатолько внутренний зубчатый венец
Тип уплотненийпо требованию, герметизированный
Типповоротный подшипник
Перекрёстно-роликовый поворотный подшипник - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы адаптируем технические характеристики, типоразмеры и комплектацию НЖЭ-78-8В под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы адаптируем технические характеристики, типоразмеры и комплектацию НЖЭ-78-8В под условия применения (на базе производителя-оригинала или нашего завода в России).
Информация проверена на актуальность: 16.08.26
Сведения о производителе и характеристиках актуальны.
