Артикул: 546-853
Модель: ЯДГ-77(8Э)
Секция: Дополнительная

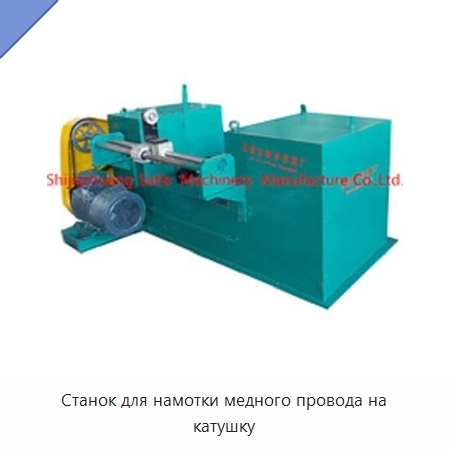

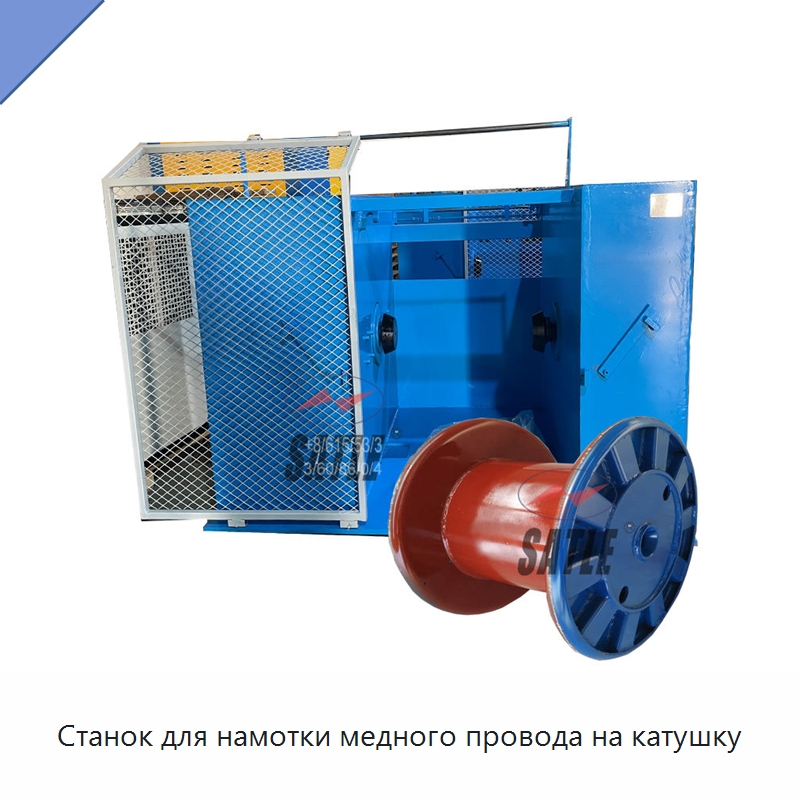

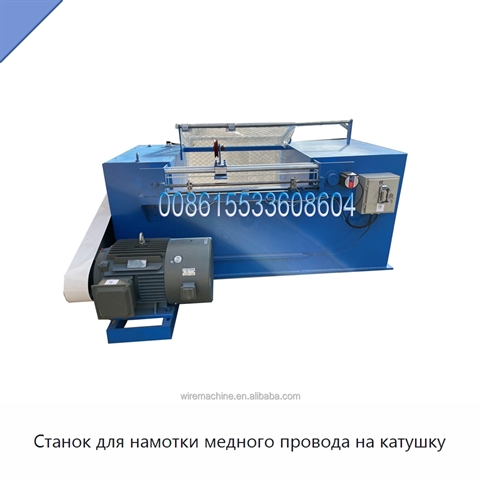

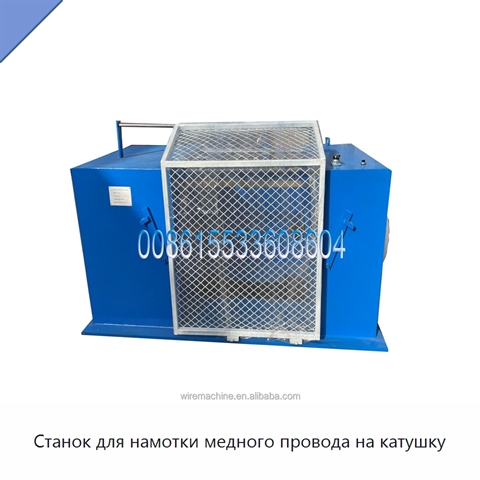

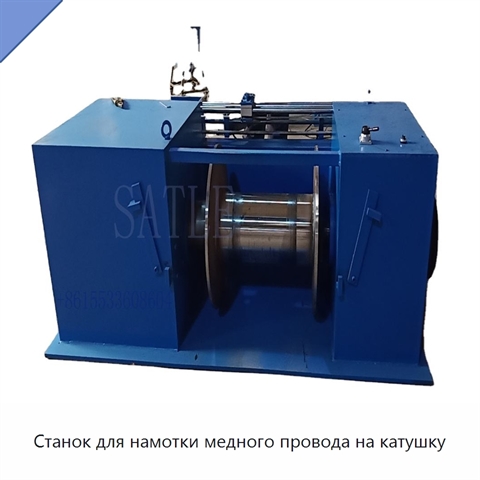

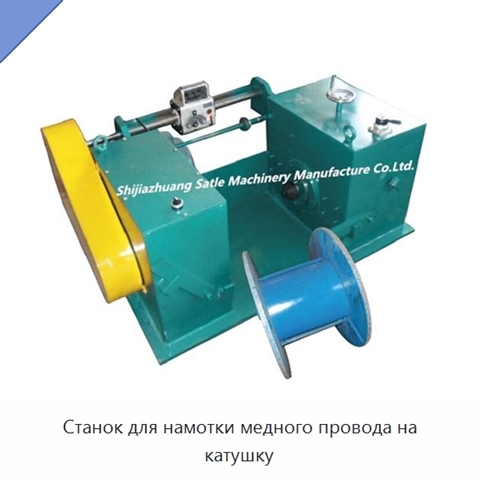

Станок для намотки медного провода на катушку
Рабочий диапазон диаметра провода составляет 0,40–1,30 мм. Натяжение провода регулируется верхними и нижними направляющими колесами накопителя с использованием датчика перемещения. Обратный сигнал датчика поступает на преобразователь и используется для управления скоростью вращения двигателя, поддерживая равномерное и стабильное натяжение провода. Дополнительное управление натяжением выполняет цилиндр. Загрузка катушки осуществляется гидравлическим подъемным механизмом. Станок оснащен двигателем переменного тока мощностью 2,2 кВт и частотным преобразователем мощностью 2,2 кВт. Редуктор используется для управления скоростью. При обрыве провода станок автоматически останавливается. Линейная скорость составляет 200 м/мин.
Задать вопрос Искать на Baidu
Какую задачу решает намоточный станок
Станок используется совместно с основной машиной при работе с медным проводом в технологическом процессе.
Характеристики ЯДГ-77(8Э)
Модель (по базе 91Т)ЯДГ-77(8Э)
Габариты (Д×Ш×В)1200×1100×1000
Масса (кг)1200
Намоточный станок - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЯДГ-77(8Э) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЯДГ-77(8Э) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней проверки актуальности данных: 29.09.26
Данные о производителе и характеристиках проверены.
