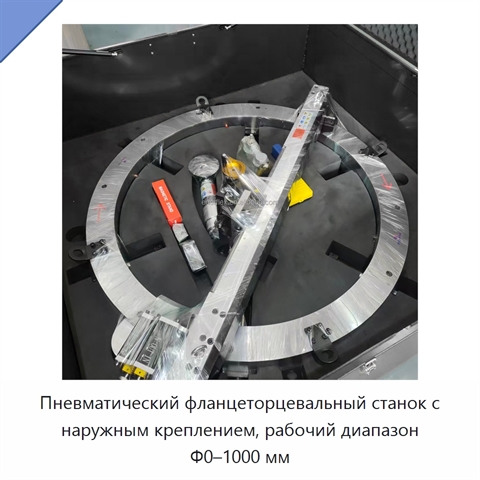

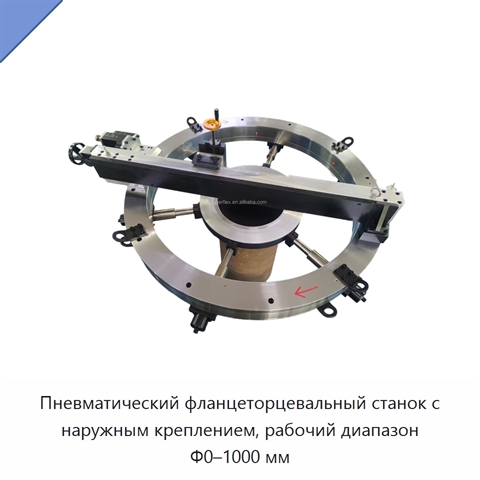

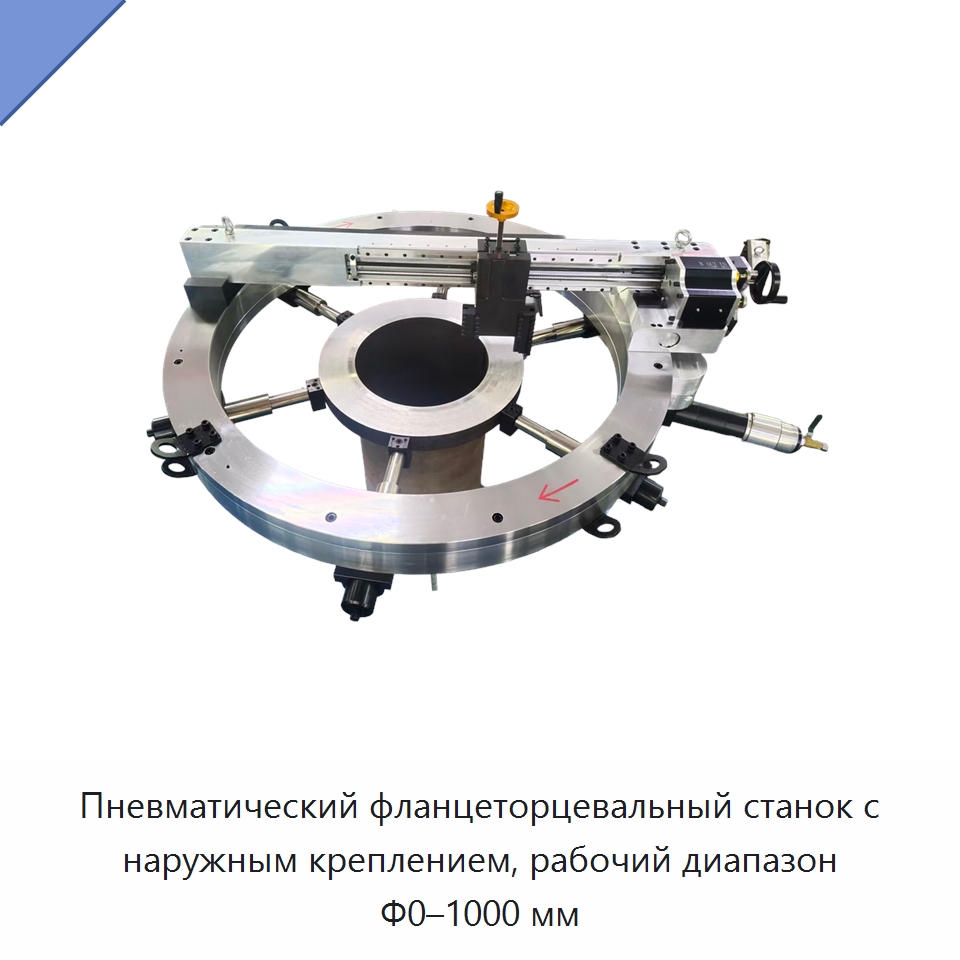

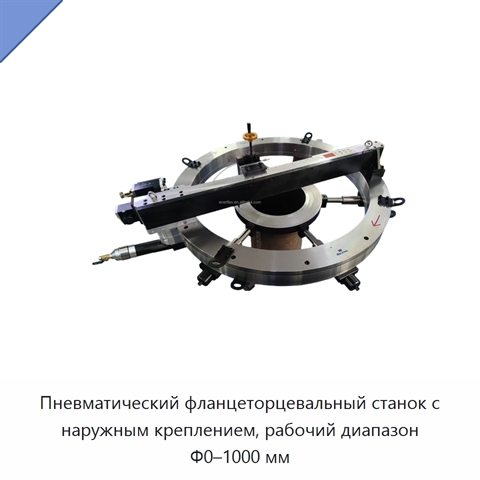

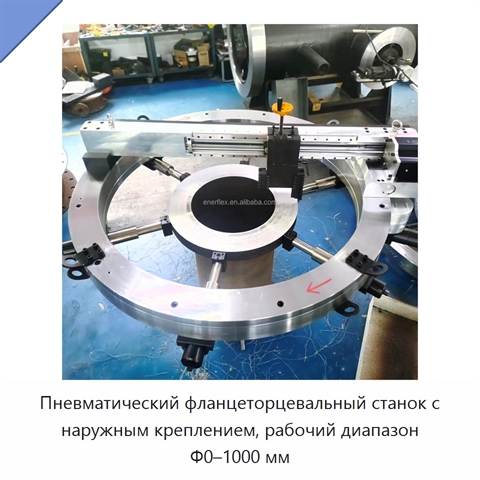

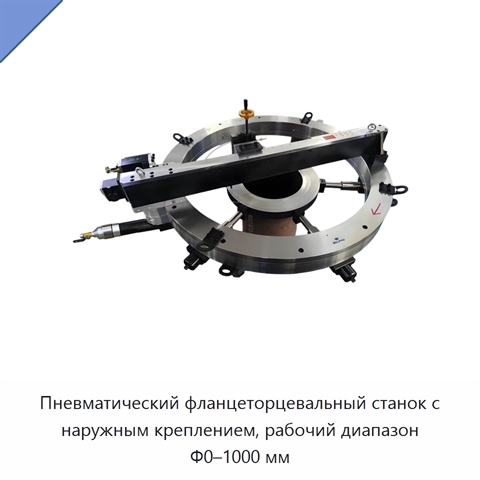

Пневматический фланцеторцевальный станок с наружным креплением, рабочий диапазон Φ0–1000 мм

Name: Пневматический фланцеторцевальный станок с наружным креплением, рабочий диапазон Φ0–1000 мм
SKU: 118-606

Пневматический фланцеторцевальный станок предназначен для точного торцевания и подготовки торцов различных фланцевых поверхностей. Быстрорегулируемые опоры и зажимные кулачки фиксируют станок по наружному диаметру фланца. Модульная конструкция обеспечивает быстрый монтаж и демонтаж, а механическая передача позволяет устанавливать станок горизонтально, вертикально и в перевёрнутом положении. Ременная передача с регулируемыми кулачковыми натяжителями приводится пневматическим двигателем. Салазки и суппорт перемещаются посредством прецизионной шарико-винтовой передачи по линейным направляющим, образуя жёсткую систему с плавным ходом. В конструкции также применены прецизионные круговые направляющие с длительным сроком службы и высокой стабильностью. Станок работает плавно, без вибрации. Резцедержатель поворачивается на ±30°, что позволяет выполнять обработку при разных положениях установки. Станок формирует фланцевую поверхность с непрерывной спиральной рифлёной канавкой и выполняет канавки под прокладки кольцевого соединения. Рабочий диапазон составляет Φ0–1000 мм, диапазон зажима — Φ500–1000 мм. Ход инструмента равен 95 мм, частота вращения регулируется в пределах 0–20 об/мин.

Наименование производителя

ENERFLEX WPDF-1000 Pneumatic Flange Facing Machine MAX 1000mm Boring Card Flange Processing Equipment From Zhejiang

Задать вопрос Искать на Baidu

Какую задачу решает пневматический фланцеторцевальный станок

Пневматический фланцеторцевальный станок применяют для точного торцевания и подготовки торцов фланцев, включая формирование спиральной рифлёной поверхности и канавок под прокладки кольцевого соединения.

Обработка фланцев

Характеристики УТЕ-14(9Ю)

Модель (по базе 91Т)УТЕ-14(9Ю)

Тип приводаПневматический

Тип сервисного оборудованияСистема вызова

Варианты установкиГоризонтальная, перевёрнутая и вертикальная установка

Вид обрабатываемой поверхностиФланцевая поверхность с непрерывной спиральной рифлёной канавкой

Диапазон зажимаΦ500–1000 мм

Направляющие механизма подачиПрецизионная шарико-винтовая передача и линейные направляющие

Обработка канавокКанавки под прокладки кольцевого соединения

Поворот резцедержателя±30°

Рабочий диапазонΦ0–1000 мм

Способ установкиНаружное крепление

Тип передачиРеменная передача с регулируемыми кулачковыми натяжителями

Ход инструмента95 мм

Частота вращения0–20 об/мин

Пневматический фланцеторцевальный станок - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации УТЕ-14(9Ю) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
