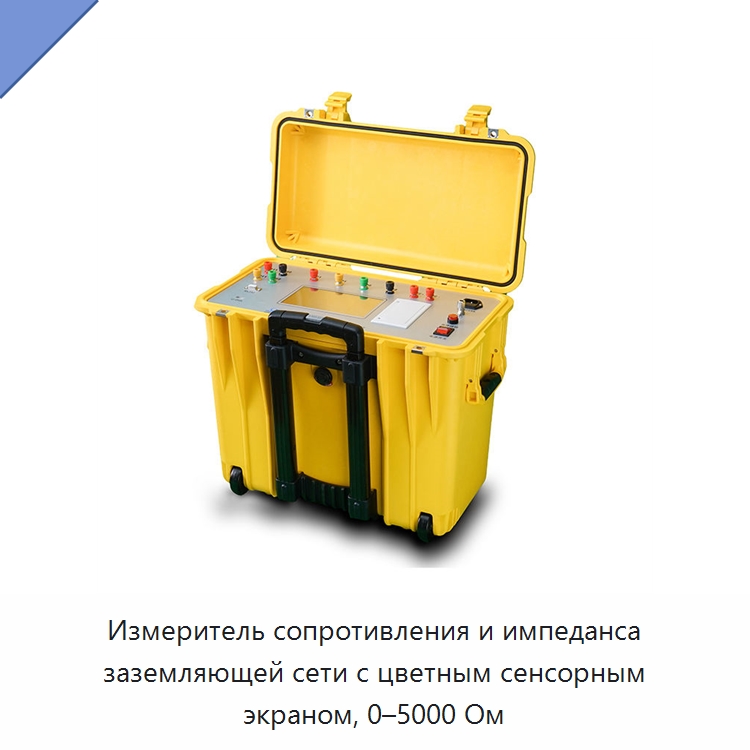

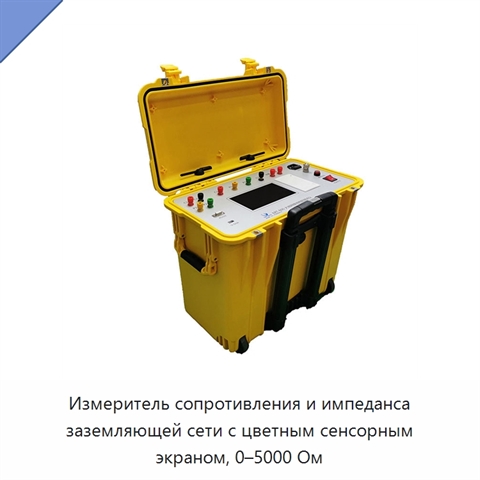

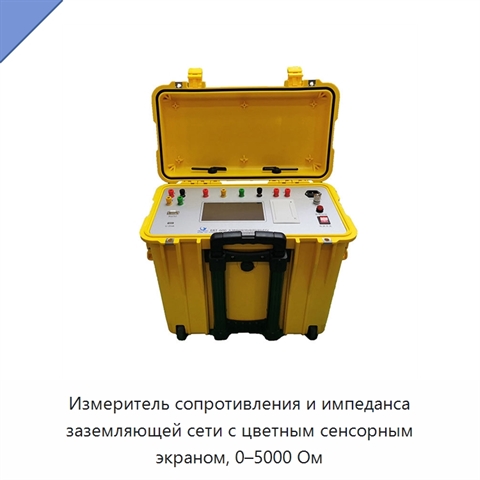

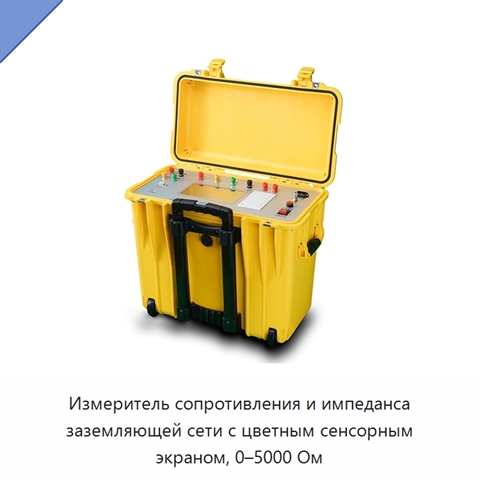

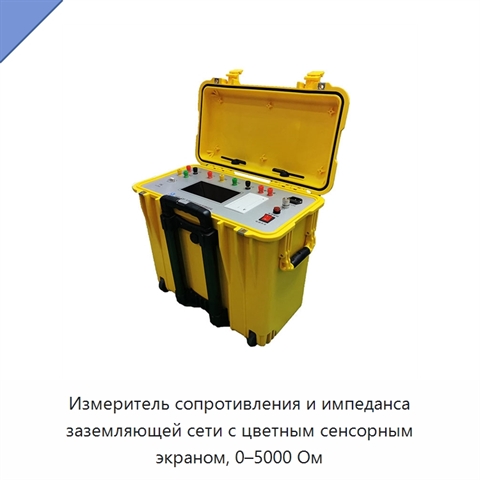

Измеритель сопротивления и импеданса заземляющей сети с цветным сенсорным экраном, 0–5000 Ом

Измеритель предназначен для одновременного определения сопротивления и импеданса заземляющей сети. Технология частотного преобразования подавляет помехи и позволяет выполнять измерения в условиях сильных помех на подстанциях без применения большого измерительного тока. Результаты автоматически выводятся на большой цветной сенсорный ЖК-экран с графическим интерфейсом и отображением хода испытания. Диапазон измерения составляет 0–5000 Ом, разрешение — 0,001 мОм, точность — ±(0,02 + 0,005 Ом). Частота тестового тока в одночастотном режиме регулируется от 40 до 70 Гц с шагом 0,1 Гц. В двухчастотном режиме доступны настройки от 50 ± 0,1 до 50 ± 10,0 Гц и от 60 ± 0,1 до 60 ± 10,0 Гц. Выходной ток составляет 5 А, а при использовании внешнего источника питания — 30 А; выходное напряжение в этих режимах составляет соответственно 400 и 1000 В. Устойчивость к помехам промышленной частоты рассчитана на 50 Гц, к помеховому напряжению — на 10 В. Для токового провода требуется медная жила сечением не менее 1,5 мм², для провода напряжения — не менее 1,0 мм². Частота питания составляет 50 Гц, допустимое отклонение — ±10 %. Прибор также измеряет удельное сопротивление грунта и проверяет заземляющее соединение. Он имеет встроенный корпус-чемодан на колёсах со степенью защиты IP67 и габаритами 500 × 305 × 457 мм. Предусмотрены несколько видов защиты оборудования и персонала.
