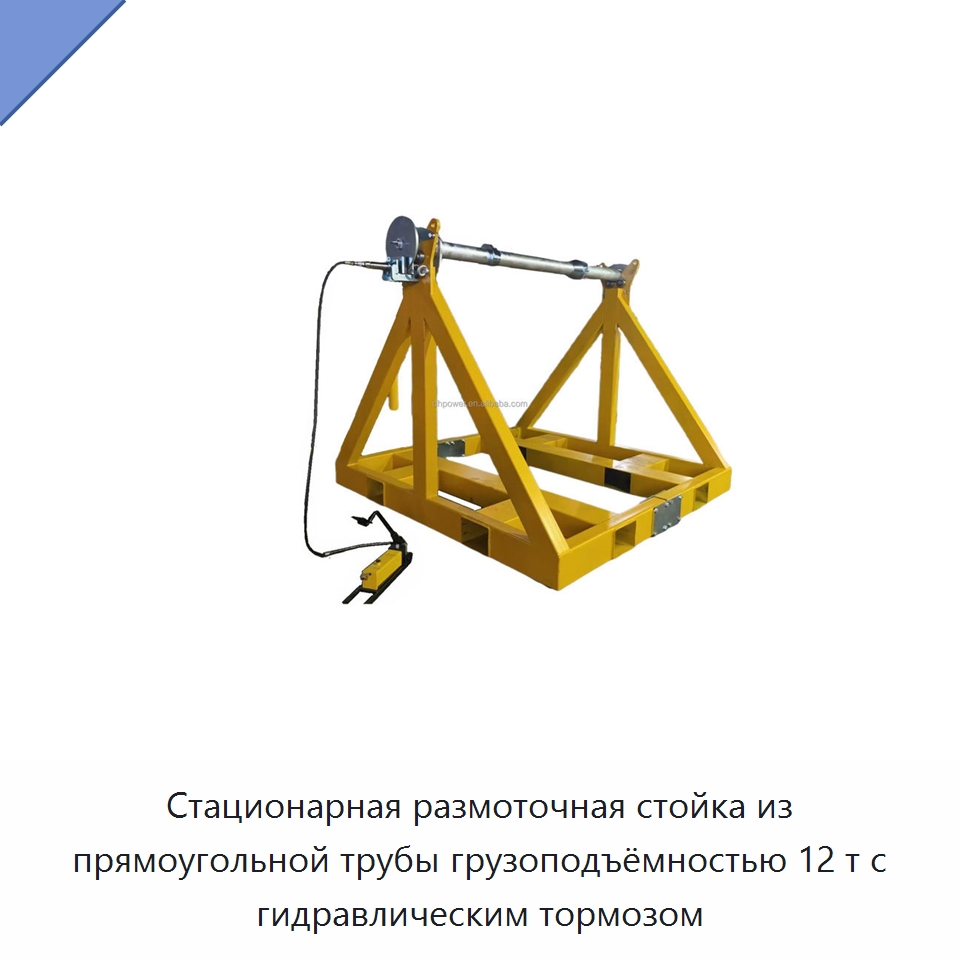

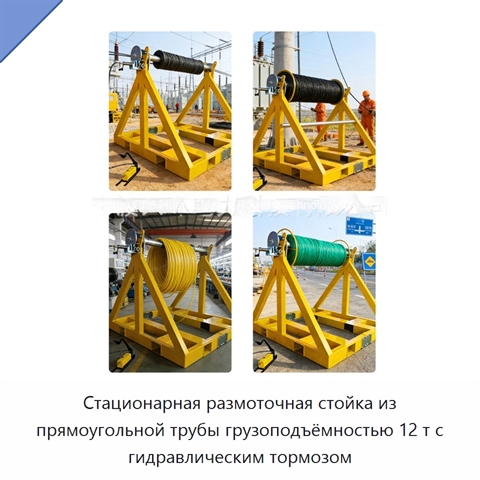

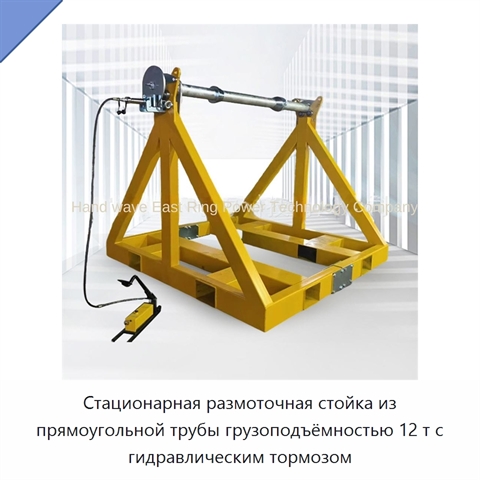

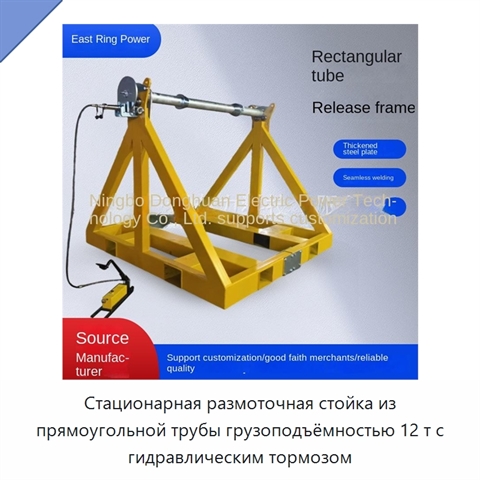

Стационарная размоточная стойка из прямоугольной трубы грузоподъёмностью 12 т с гидравлическим тормозом

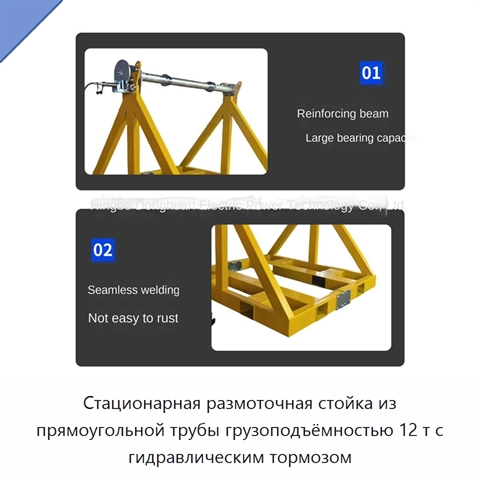

Стационарная размоточная стойка имеет простую конструкцию из двух основных рам и осевого стержня с тормозным диском и конической втулкой. Раздельные рамы соединяются при помощи соединительной пластины в единый узел. В прямоугольной трубе основания выполнен проём для доступа вил погрузчика при подъёме, а в верхней части предусмотрены два подъёмных отверстия. На обоих концах осевого стержня установлены подъёмные кольца. Для роликов применены подшипники тяжёлого исполнения, а защитная пластина предотвращает вибрацию осевого стержня. Тормозной диск и осевой стержень установлены через шестигранную вставку, что облегчает их снятие. Основная рама выполнена преимущественно из сваренных утолщённых прямоугольных труб, осевые элементы — из утолщённых бесшовных стальных труб. На одной из основных рам размещён гидравлический тормозной узел. Ручной гидравлический насос приводит в действие цилиндр; тормозные колодки в его верхней части взаимодействуют с дисками на осевых стержнях и создают фрикционное торможение. Система обеспечивает значительное тормозное усилие, быстрое замедление и лёгкое ручное управление. Максимальный диаметр катушки составляет 3250 мм, максимальная ширина катушки — 1850 мм, максимальная грузоподъёмность — 12 т. Общая масса — 810 кг. Габаритные размеры стойки — 2800 × 1990 × 2390 мм, размеры рамы основания — 2350 × 2350 мм.
