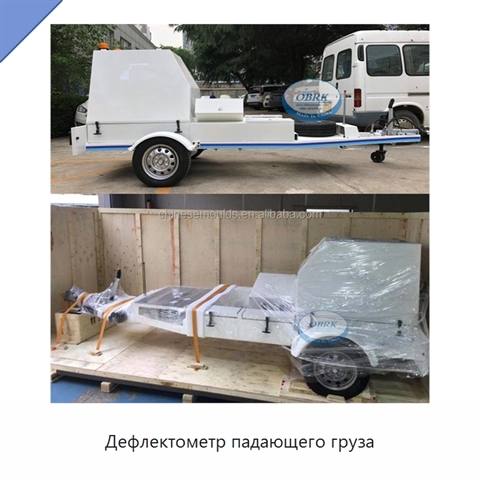

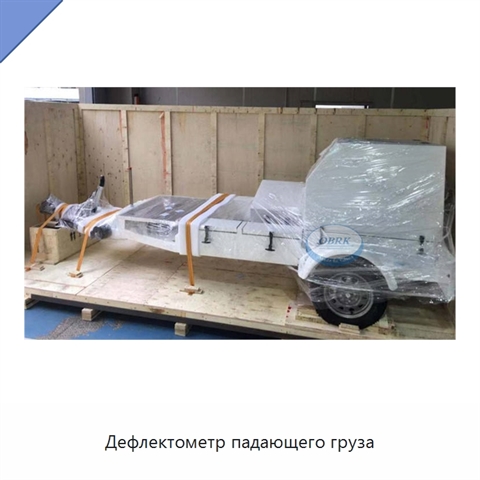

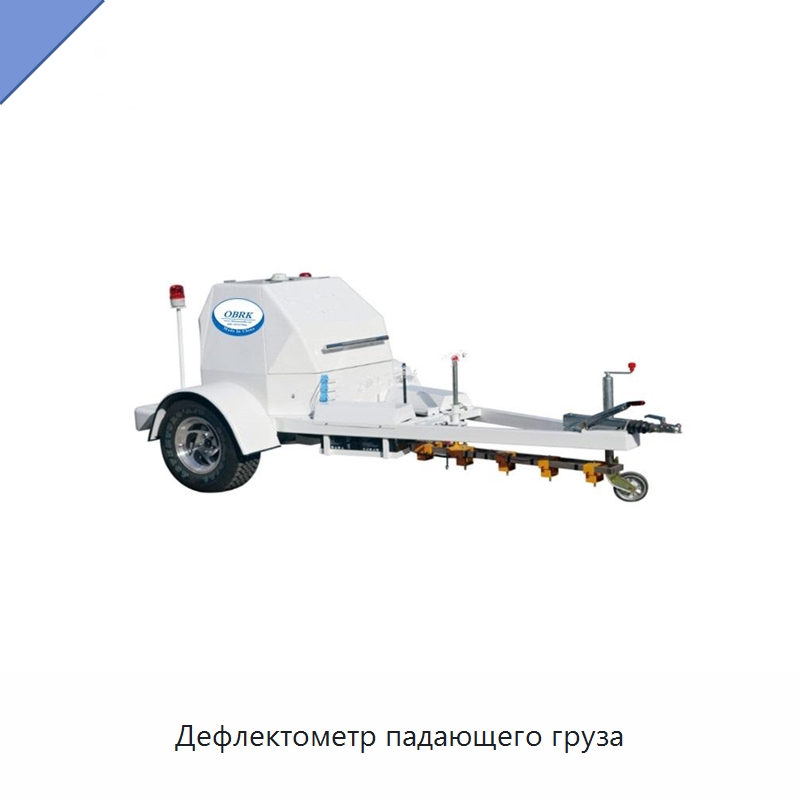

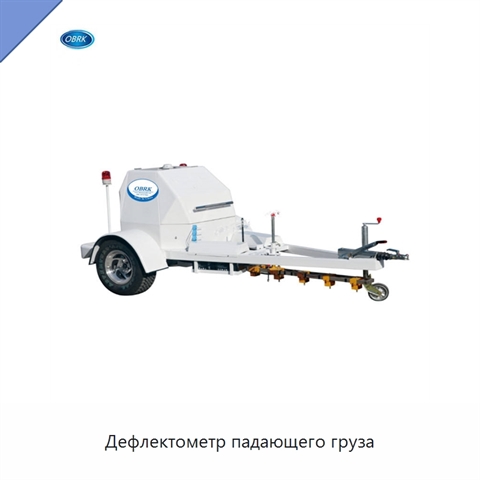

Дефлектометр падающего груза

Дефлектометр падающего груза оснащён ударной системой с диапазоном нагрузки 0–130 кН; установленное при выпуске значение составляет 50 кН. Диапазон измерения динамического усилия — 0–250 кН, с возможностью расширения до 400 кН. Погрешность измерения нагрузки не превышает 1 %, диапазон измерения перемещения — ±3500 мкм, форма импульса нагрузки — полусинусоидальная. Точность измерения прогиба составляет не более 2 %, разрешение по прогибу — 0,1 мкм. Количество передатчиков положения можно выбрать от 1 до 9. Продолжительность одного испытания составляет менее 20 секунд при выполнении трёх измерений. Ударный механизм работает с использованием гидравлического давления; подъём и опускание нагрузочной плиты также выполняются под гидравлическим давлением. Диаметр нагрузочной плиты — 300 мм. Плита имеет независимую четырёхчастную шаровую конструкцию и пятисферную шарнирную конструкцию для обследования уклонов. Скорость движения составляет около 120 км/ч и определяется состоянием дорожного покрытия. Данные испытаний содержат долготу и широту каждой измерительной точки, что позволяет повторно наблюдать те же места в последующие годы, сопоставлять результаты и проводить анализ. Источник питания — 24 В. Передача данных одновременно выполняется по беспроводному и сетевому каналам. Два температурных датчика измеряют температуру воздуха и дорожного покрытия. Корпус имеет длину 3,8 м, что способствует прохождению поворотов и повышению безопасности движения.

Наименование производителя

Factory Direct Road Bending Detection Equipment FWD Falling Weight Deflectometer
