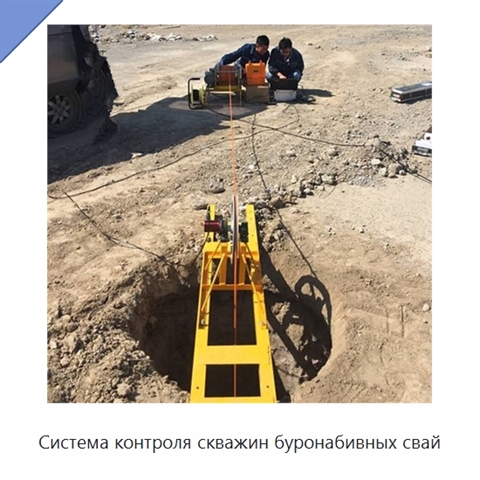

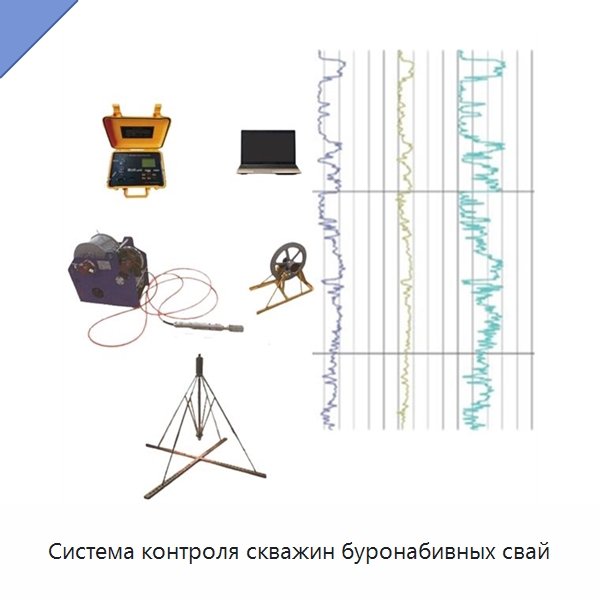

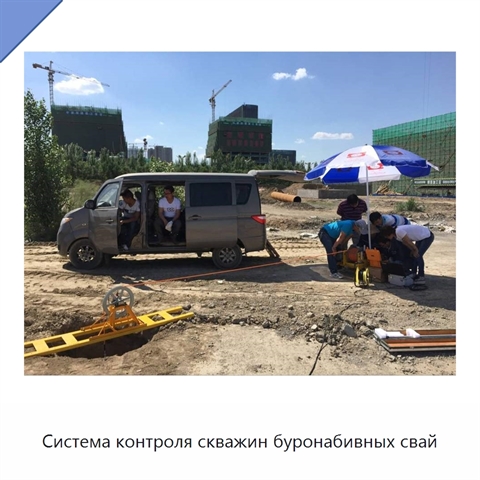

Система контроля скважин буронабивных свай

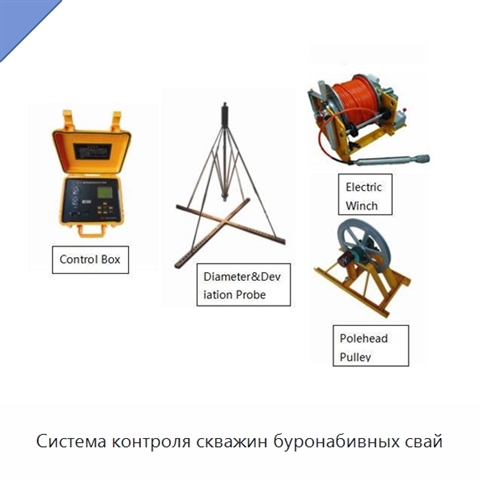

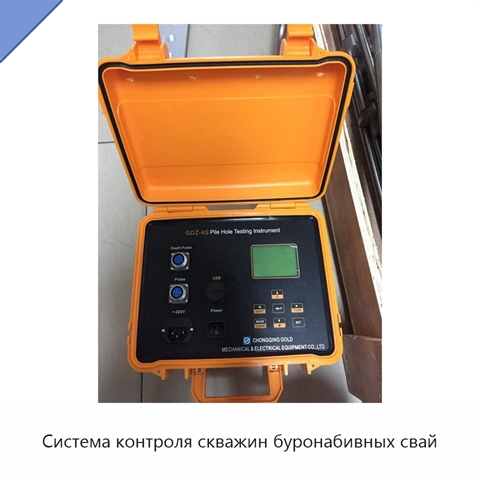

Компьютерная технология и специальное программное обеспечение системы обеспечивают отображение и обработку данных и измерительных кривых в реальном времени, автоматическую запись на компьютер и быстрое формирование отчёта по измерениям. В стандартной конфигурации диапазон обнаружения скважины составляет 500–1600 мм; для настраиваемой конфигурации предусмотрен диапазон 2000–2500 мм. Погрешность измерения скважины не превышает ±5 мм. Диапазон наклона составляет 0–10°, погрешность измерения наклона — не более ±0,1°, погрешность измерения удельного сопротивления — не более 5%. Для контроля толщины осадка предусмотрены зонд диаметром 40 мм и электроды с расстоянием между ними 20 ± 0,5 мм. Комплект включает регистратор, зонд для измерения диаметра и вертикальности, лебёдку, кабель и ролик для устья скважины. Регистратор и лебёдка используют питание переменным током 220 В с частотой 50 Гц. Максимальная глубина работы лебёдки — 100 м, скорость подъёма — 600–1000 м/ч, диаметр кабеля — 4,7 мм, ток — 5 А. Энкодер глубины формирует 1800 импульсов на оборот, ошибка подсчёта глубины составляет 0,001. Зонд выдерживает давление 10 МПа, имеет размер 100 × 2185 мм и массу 25 кг; его точность составляет 1% полной шкалы. Передача данных выполняется по манчестерскому коду.

Наименование производителя

Foundation Pile Caliper Logging Testing Instrument for Bored Pile Testing, Verticality of Borehole Testing Instrument Bridge Foundation Inclination Tester
