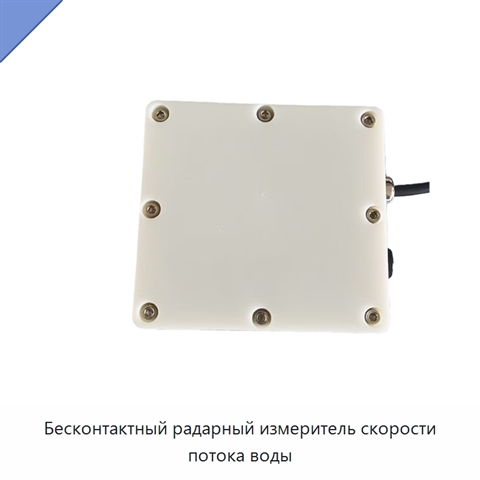

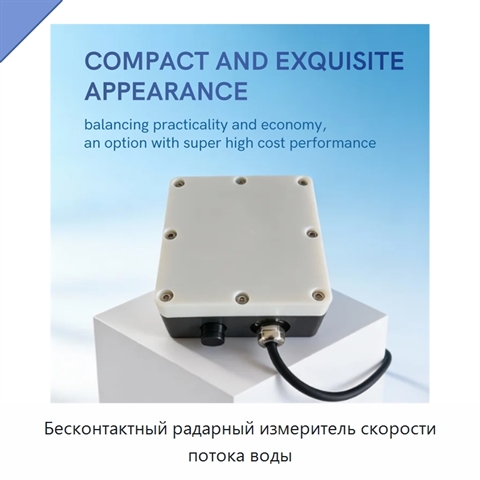

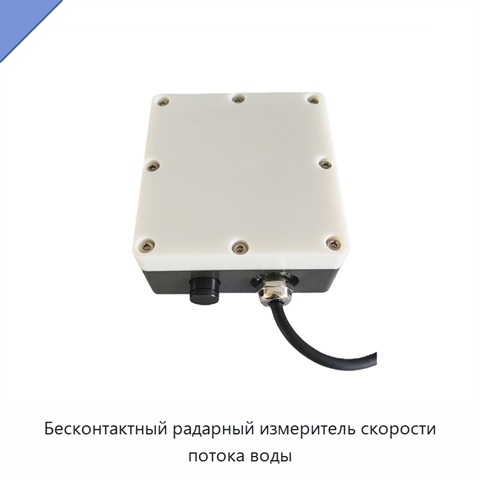

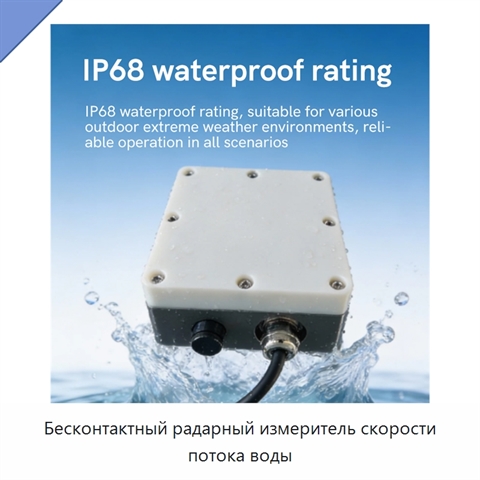

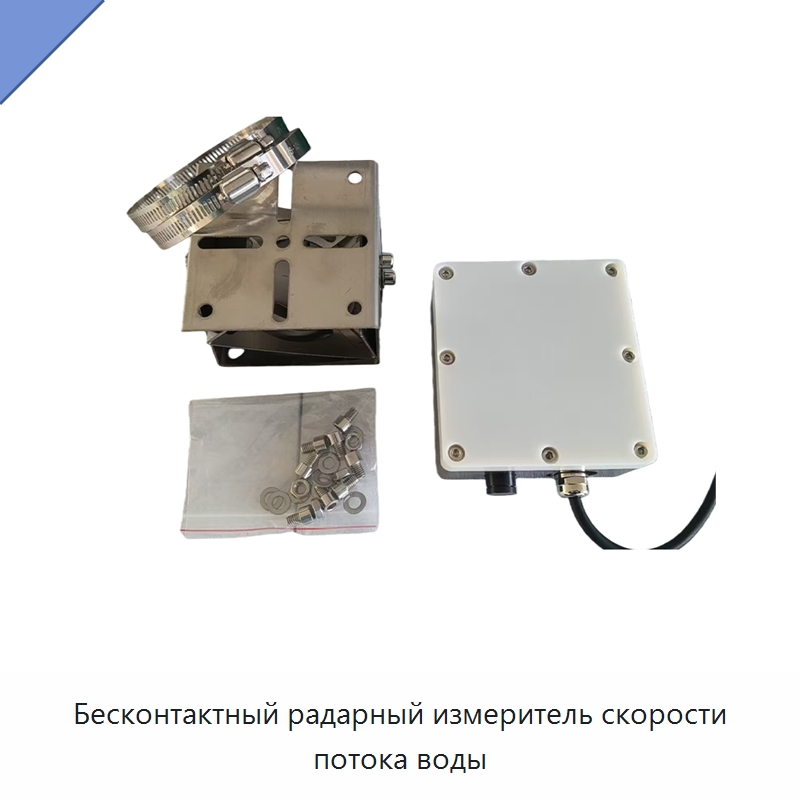

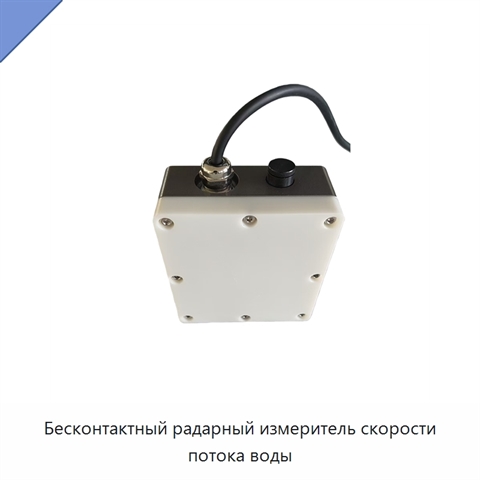

Бесконтактный радарный измеритель скорости потока воды

Бесконтактный радарный измеритель выполняет измерение скорости потока воды без контакта с жидкостью. Устройство работает в диапазоне частот 24,000–24,250 ГГц с возможностью регулировки и использует режим непрерывной волны. Скорость потока определяется в реальном времени, а встроенный алгоритм обработки данных получает значение скорости. Диапазон измерения скорости составляет 0,1–15 м/с; точность — ±0,01 м/с и ±1 % полной шкалы, разрешение — 0,01 м/с. Эффективное расстояние измерения находится в пределах 0,5–30 м. Время измерения настраивается от 3 до 240 с, интервал между измерениями — от 1 до 18 000 с. Доступен двухсторонний режим измерения, автоматическая коррекция угла выполняется в диапазоне 30–60°. Планарная микрополосковая антенная решётка имеет параметры 14° × 32°. Рабочее напряжение составляет +7–28 В постоянного тока. Рабочий ток не превышает 120 мА при 12 В, а в режиме сна с низким энергопотреблением — 1 мА при 12 В. Для связи предусмотрен интерфейс токовой петли 4–20 мА; параметры связи — 9600, 8, 1. Рабочая температура составляет от −40 до 60 °C. Габаритные размеры прибора — 110 × 110 × 43 мм. Передняя крышка выполнена из стали, задняя — из алюминиевого сплава. Бесконтактная конструкция снижает влияние осадка, загрязнений и водной растительности на результаты обнаружения.

Наименование производителя

FRM6100 Open Channel 24GHz RS485 MODBUS-RTU Radar Water Velocity Flow Meter Sensor for River/Lake, SENTEC Non-contact Flow Velocity Meter Radar Water Flow Speed Sensor RS485 Open Channel Hydrological Transmitter
