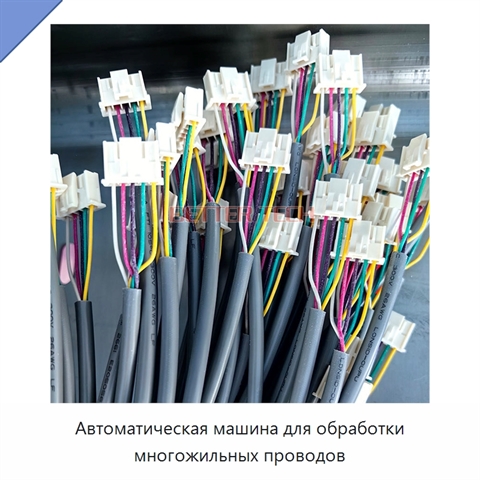

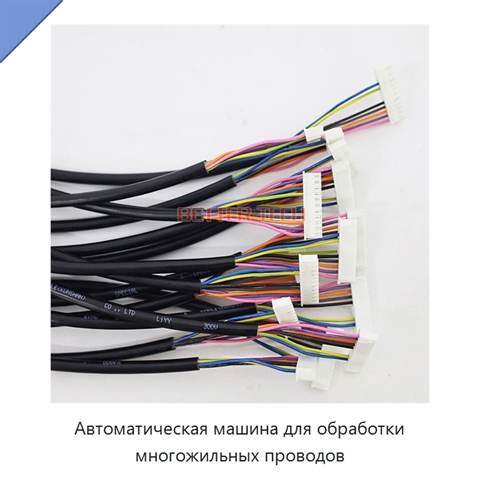

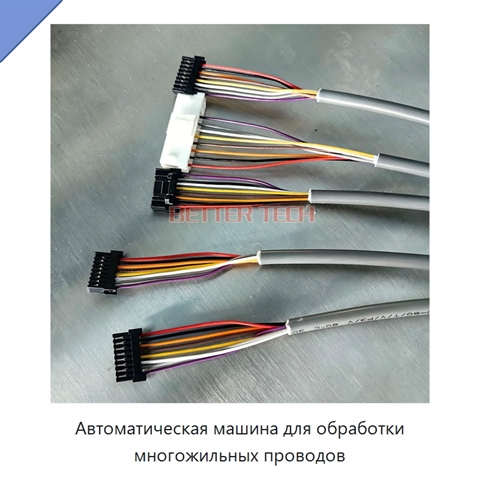

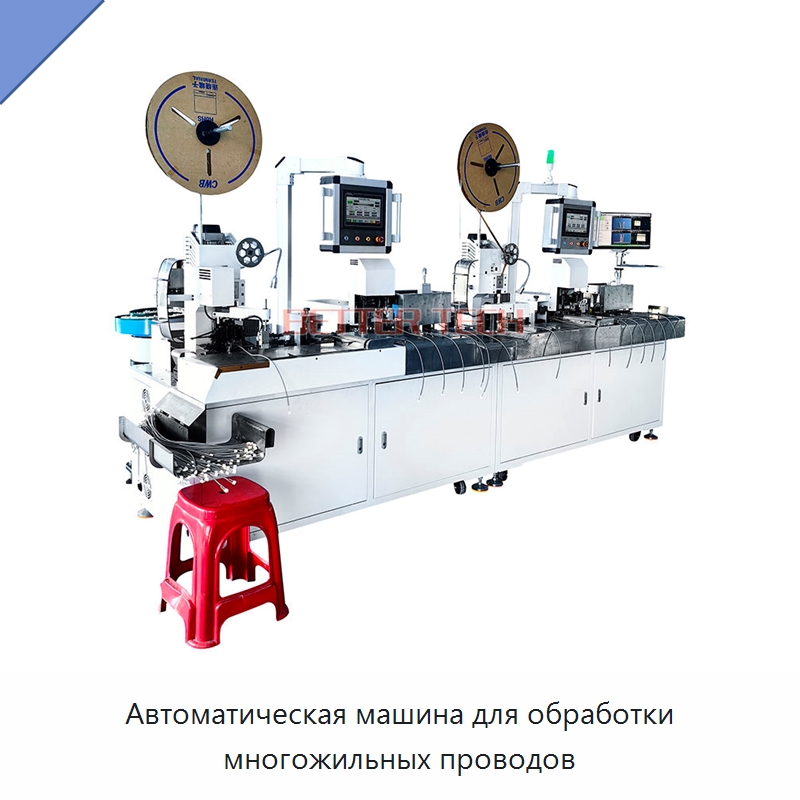

Автоматическая машина для обработки многожильных проводов

Машина рассчитана на круглые кабели с ПВХ-оболочкой, содержащие от 2 до 16 жил; используется провод с калибром 28 AWG и выше. Термоусадочные трубки длиной 50 мм размещаются с двух сторон многожильного провода адаптивным механизмом зажима и позиционирования, который рассчитан на разные спецификации трубок, поддерживает равномерные интервалы и надежную фиксацию без повреждения изоляции. Высокоточная сервоприводная система и интеллектуальный модуль управления обеспечивают точность обработки. Узел обжима выполнен по многостанционной последовательной схеме. Система визуального распознавания определяет модель и ориентацию корпуса, а гибкий манипулятор вставляет обжатые клеммы в его гнезда; успешность этой операции превышает 99,8%. В рабочий процесс входят подача и резка, визуальная сортировка по цвету, контроль давления на клеммах и визуальная проверка клемм и корпусов. Теоретический цикл составляет 8 с/шт. × 4 линии, точность резки ножом — ±0,1 мм, производительность размещения трубок — 400–500 шт./ч. Выход годных изделий с одного конца составляет 98%, мобильность — 95%. Пневматическая часть работает при давлении воздуха 0,6–0,7 МПа с воздушным насосом выше 3p. Электропитание — однофазный переменный ток 220 В, общая мощность — 6 кВт; масса машины — 400 кг.
