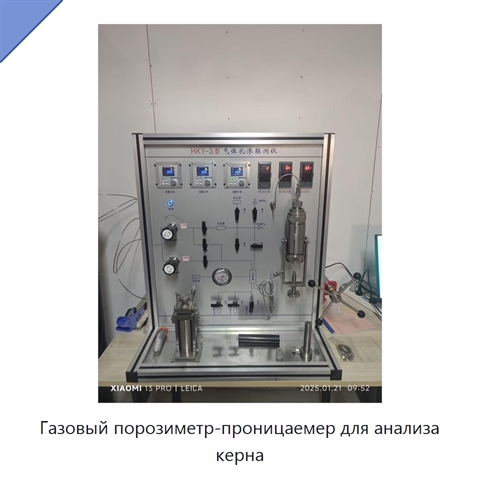

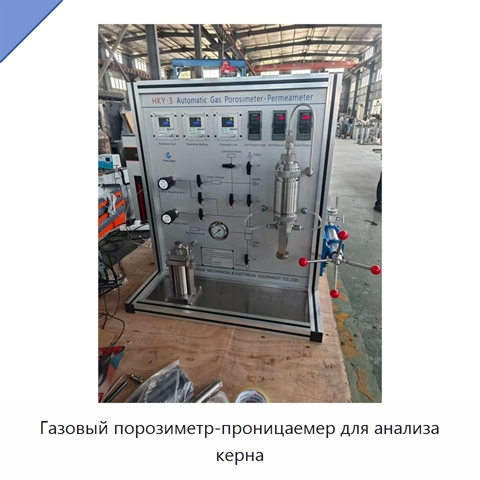

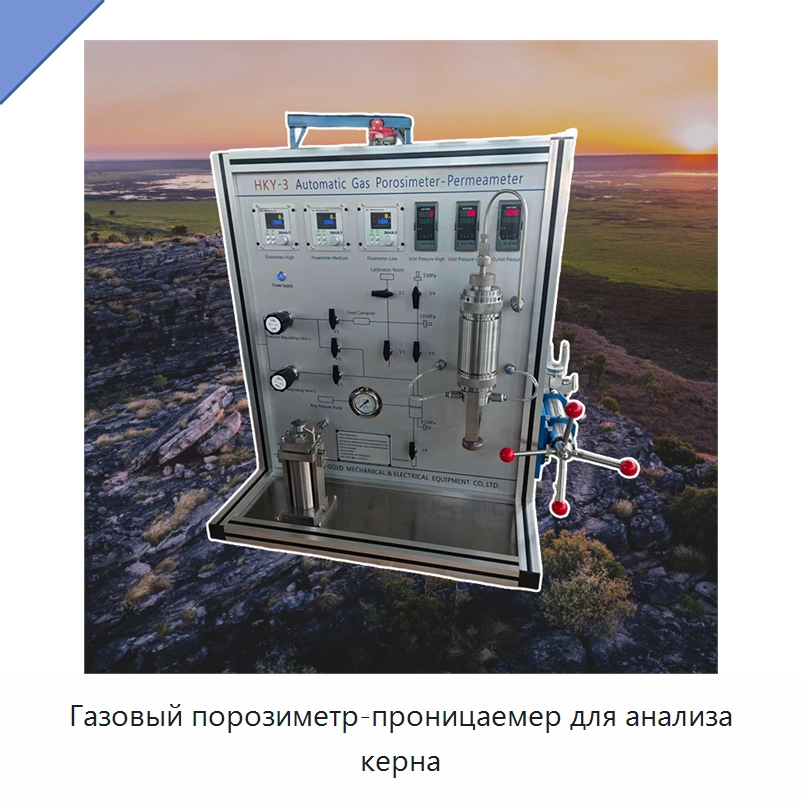

Газовый порозиметр-проницаемер для анализа керна

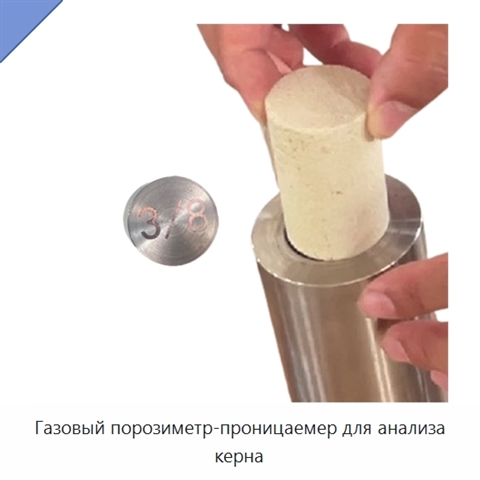

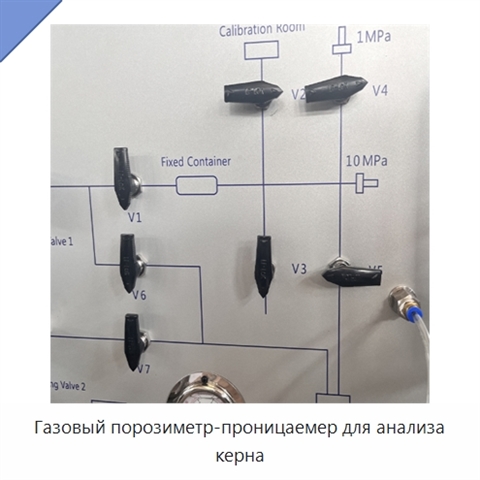

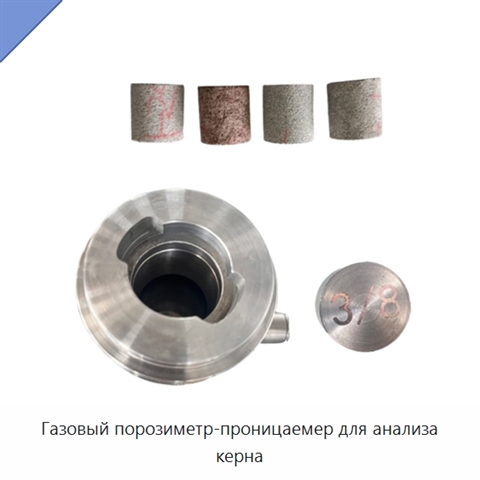

Прибор использует изотермическое расширение газа для расчета объема пор и стационарный поток для измерения проницаемости. В порометрическом контуре предусмотрены эталонный объем известной величины, кернодержатель, прецизионный регулятор и датчик давления, а также пневматические или ручные запорные клапаны. В качестве рабочего газа применяют гелий или азот при начальном давлении 0,7 МПа. Калибровку объема зерен выполняют с помощью металлических цилиндров известного объема диаметром 3,175 и 9,525 мм. Проницаемость измеряется при регулируемом входном давлении от 0 до 10 МПа при открытом атмосферном выходе. Три параллельных расходомера имеют максимальные диапазоны 10, 100 и 1000 мл/мин. Кернодержатель с деформируемой резиновой гильзой рассчитан на образцы диаметром 25 мм и длиной от 25 до 80 мм. Максимальное обжимное давление составляет 69 МПа. Диапазон проницаемости равен 0,01–8000 × 10−3 мкм². Погрешность измерения составляет не более 10 % в нижнем диапазоне и не более 5 % в среднем и верхнем диапазонах. Электропитание осуществляется переменным током напряжением 220 В при частоте 50 Гц. Рабочая температура составляет 20 ± 5 °C, относительная влажность не должна превышать 85 %. Для работы требуется чистый сухой гелий или азот под давлением 1,5–2 МПа.
