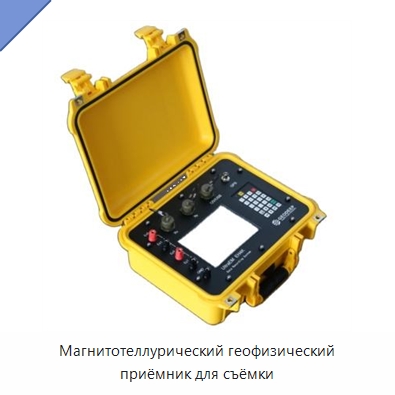

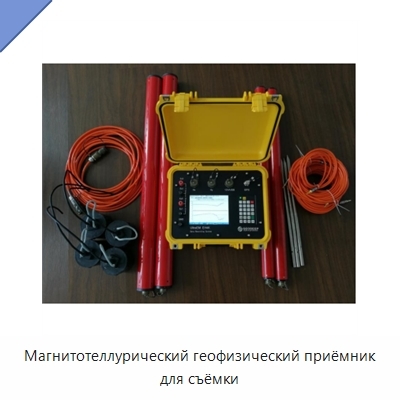

Магнитотеллурический геофизический приёмник для съёмки

Магнитотеллурический геофизический приёмник оснащён двумя магнитными и двумя электрическими каналами. Аналого-цифровой преобразователь имеет разрядность 32 бита и максимальную частоту дискретизации 192 квыб/с. Динамический диапазон составляет 160 дБ; мгновенное значение — 130 дБ при 24 кГц и 0 дБ. Частотный диапазон простирается от постоянного тока до 92 кГц. Входной диапазон равен 10 В (пик-пик) при 0 дБ. Уровень шума составляет менее 5 нВ/√Гц при 24 кГц и 36 дБ. Входное сопротивление превышает 10 МОм для электрического канала и 20 кОм для магнитного канала. Программируемое управление усилением поддерживает значения 0, 12, 24 и 36 дБ, а точность синхронизации составляет ±100 нс. Потребляемая мощность — менее 10 Вт при напряжении 12 В постоянного тока. Корпус имеет размеры 26 × 17,3 × 10,6 см, массу 4,0 кг и степень защиты IP67. Самотестирование включает тестирование усиления прибора, определение динамического диапазона, тестирование блока сбора данных и калибровку чувствительности магнитного датчика. Установлен промышленный ЖК-дисплей диагональю 165,1 мм с яркостью 1200 кд/м², различимой при дневном освещении. Объём хранилища данных составляет 32 ГБ. Аккумулятор напряжением 12,6 В и ёмкостью 13,4 А·ч обеспечивает непрерывную работу в течение 16 часов; питание возможно от внешнего аккумулятора 12 В или адаптера.

Наименование производителя
