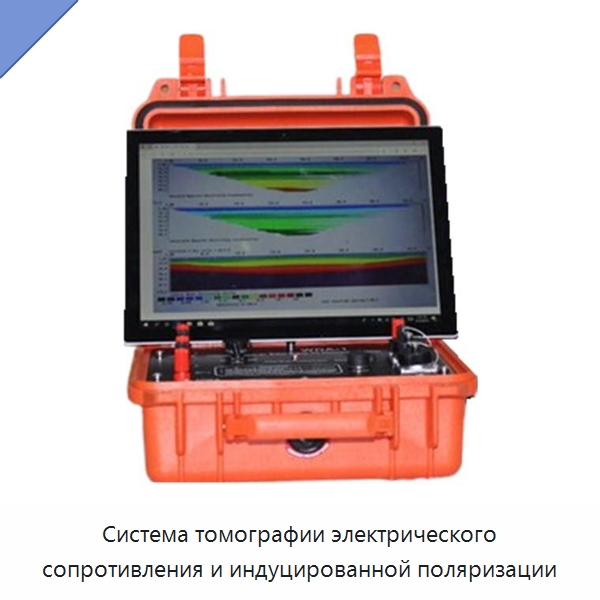

Система томографии электрического сопротивления и индуцированной поляризации

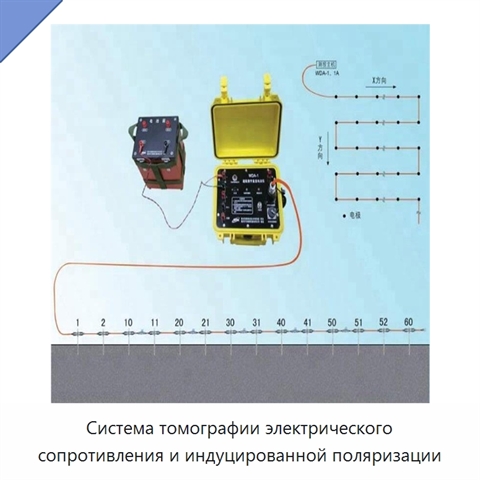

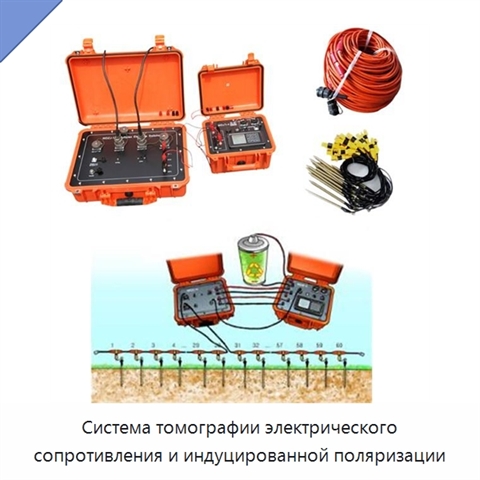

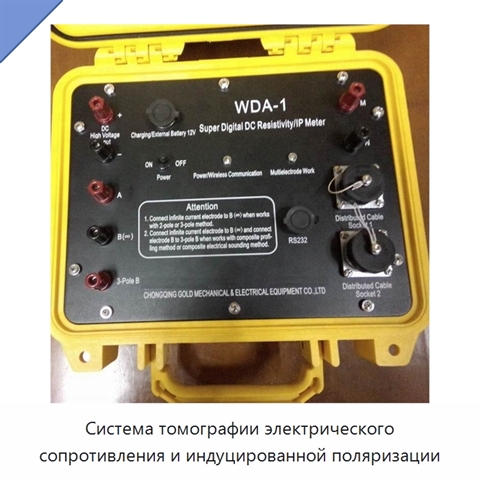

Система выполняет зондирование электрического сопротивления и индуцированной поляризации, многоэлектродную визуализацию электрического сопротивления в 2D и 3D, а также многоэлектродную визуализацию индуцированной поляризации в 2D. Предусмотрены испытания образцов горных пород. Оборудование может работать в качестве приемника в составе мощной системы индуцированной поляризации. Передающая часть имеет максимальную мощность 7200 Вт, максимальное напряжение питания ±1200 В и максимальный ток питания ±6 А. Длительность подачи тока составляет 1–60 с при коэффициенте заполнения 1:1. Рабочая температура находится в диапазоне от −10 до +50 °C при относительной влажности 95%, температура хранения — от −20 до +60 °C. Питание осуществляется от встроенного источника 7,4 В, 4 А·ч либо от внешнего источника 12 В, продолжительность работы составляет 20 ч. Основной блок оснащен портами A, B, M и N, портом высокого напряжения постоянного тока, портом внешнего аккумулятора и двумя кабельными портами. Масса прибора не превышает 4 кг, размеры составляют 270 × 246 × 123 мм.
