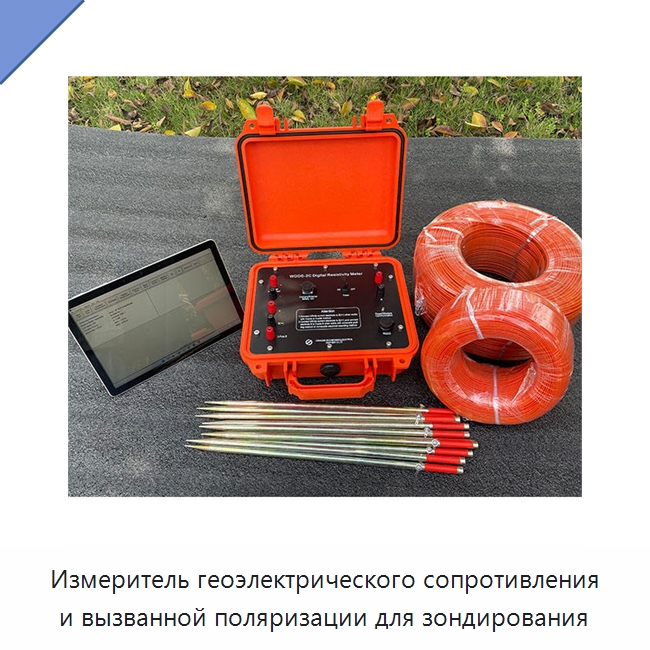

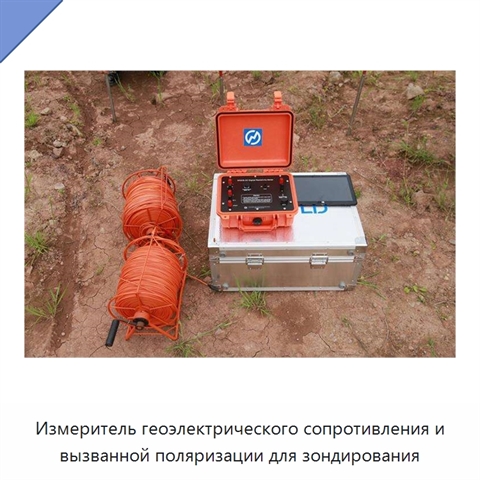

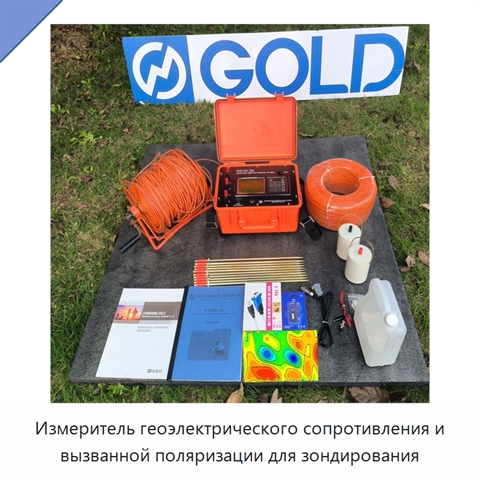

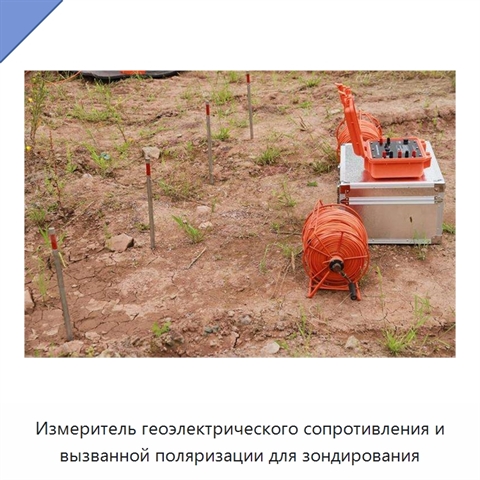

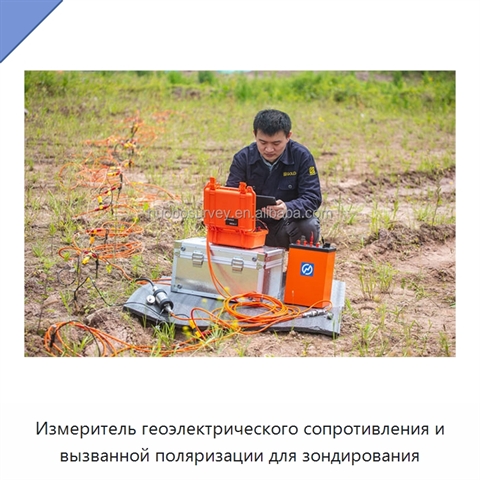

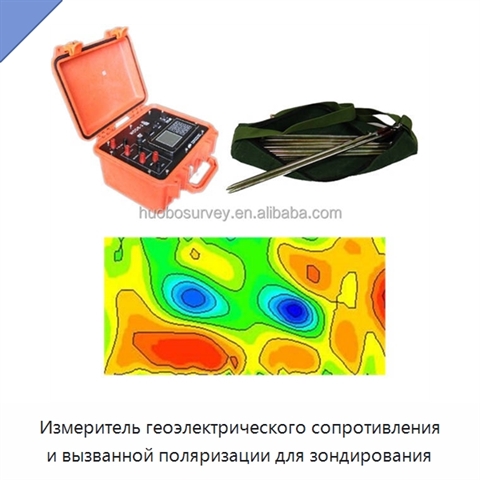

Измеритель геоэлектрического сопротивления и вызванной поляризации для зондирования

Прибор измеряет электрическое сопротивление подповерхностных слоёв и вызванную поляризацию, обеспечивая получение данных о распределении геологических материалов и способности среды накапливать электрический заряд. Поддерживаются различные конфигурации электродов, включая Шлюмберже, Веннера и диполь-диполь, а также до 9 типов электродных массивов для обычных исследований сопротивления и вызванной поляризации. Для двумерной визуализации сопротивления с несколькими электродами доступно до 18 электродных массивов. Предусмотрены сбор и отображение данных в реальном времени, автоматическая компенсация собственного потенциала, дрейфа и поляризации электродов в диапазоне до ±10 В. Максимальная передающая мощность составляет ±6600 Вт, максимальное напряжение — ±1100 В, максимальный ток — ±6 А при напряжении не более 900 В. Длительность импульса регулируется от 1 до 60 с при соотношении рабочего цикла 1:1. Передающий и приёмный блоки объединены в переносную облегчённую конструкцию. Диапазон напряжения 48 В пик-пик обеспечивает измерения в средах с высоким сопротивлением. Приёмный блок имеет защиту от переходного перенапряжения, а передающий блок — защиту от перенапряжения, сверхтока и обрыва цепи AB. Расстояние между электродами вводится или вызывается как программа, геометрический коэффициент K формируется автоматически либо рассчитывается вручную. Поддерживаются измерения по фиксированному и переменному профилю сканирования.
