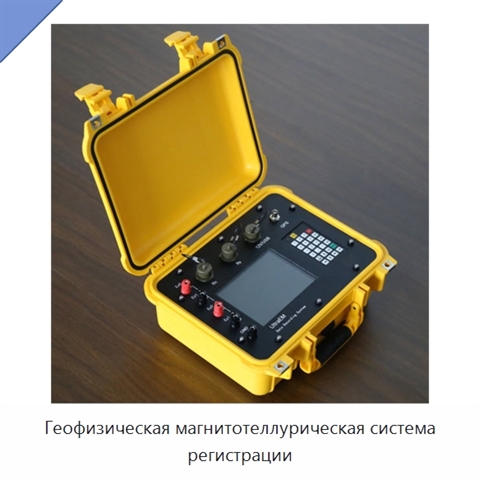

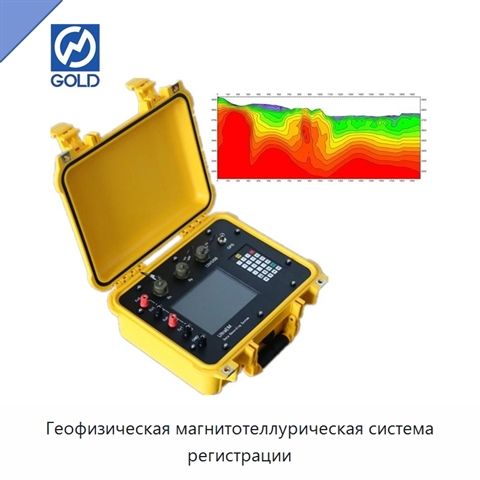

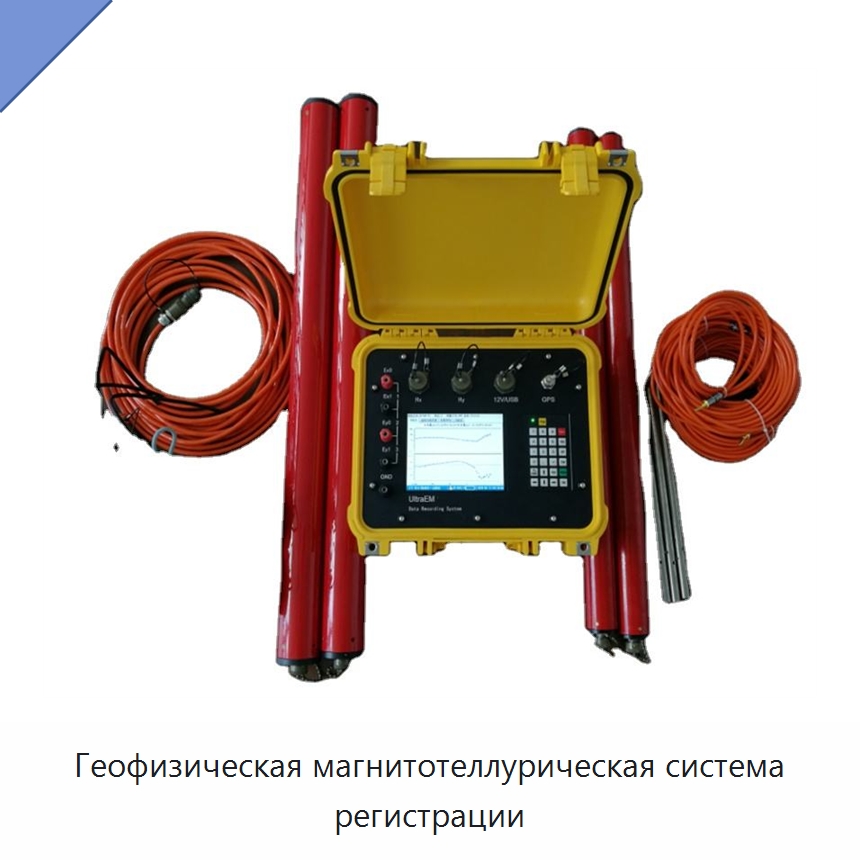

Геофизическая магнитотеллурическая система регистрации

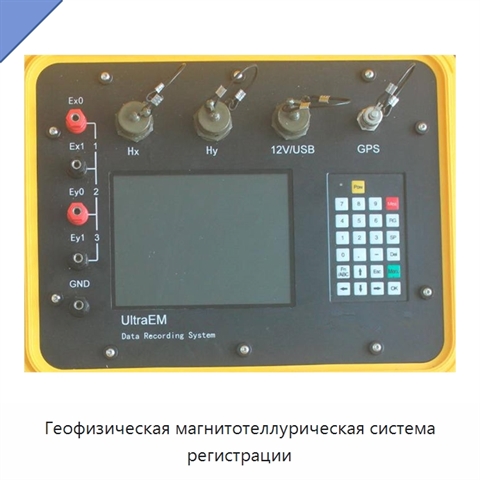

Магнитотеллурическая система регистрации использует пассивный электромагнитный метод разведки и измеряет ортогональные компоненты электрического и магнитного полей на поверхности Земли. Система поддерживает обработку случайных сигналов, встроенную операционную систему реального времени и крупномасштабную программируемую логическую матрицу. Регистрация выполняется с применением высокоточного высокоскоростного 32-разрядного аналого-цифрового преобразования. Предусмотрено 4 канала для регистрации электрических и магнитных компонентов. Максимальная частота дискретизации составляет 192 квыб/с. Динамический диапазон системы равен 160 дБ, а при частоте 24 кГц — 130 дБ. Полоса пропускания простирается от постоянного тока до 92 кГц. Входной диапазон составляет 10 В пик-пик при 0 дБ. Уровень шума — менее 5 нВ/√Гц при 24 кГц; дополнительный показатель составляет 36 дБ. Передатчик работает в диапазоне 1,0–6,0 кГц с компенсацией мёртвой зоны, поддерживает 27 частот качания, имеет передающий момент 4000 А·м² и антенну площадью 25 м². Входное напряжение передатчика составляет 12–24 В, масса — 5 кг, степень водозащиты — IP66.
