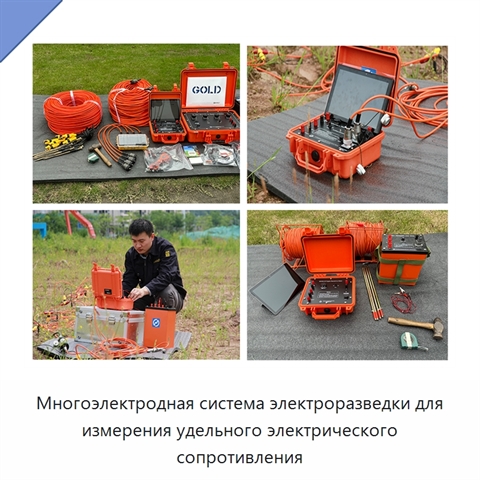

Многоэлектродная система электроразведки для измерения удельного электрического сопротивления

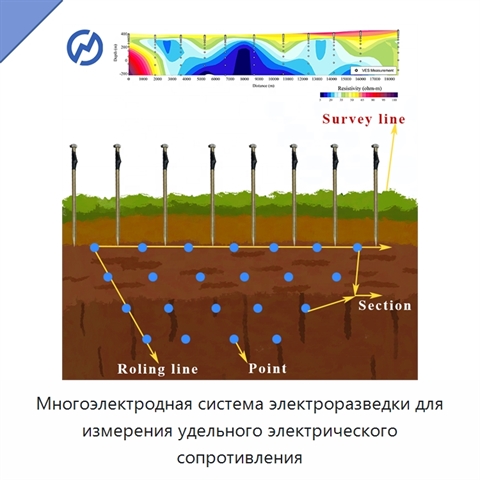

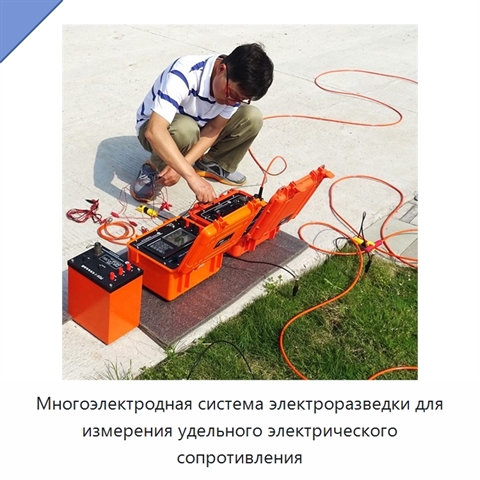

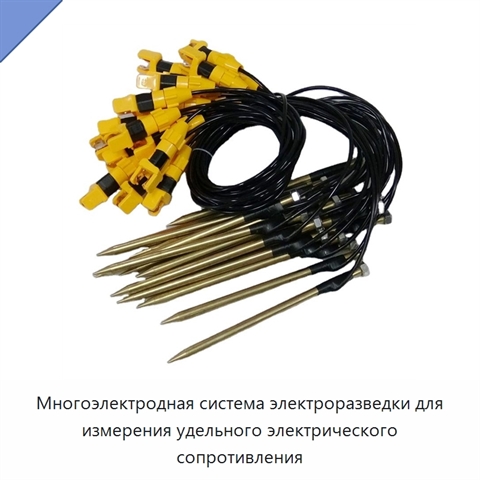

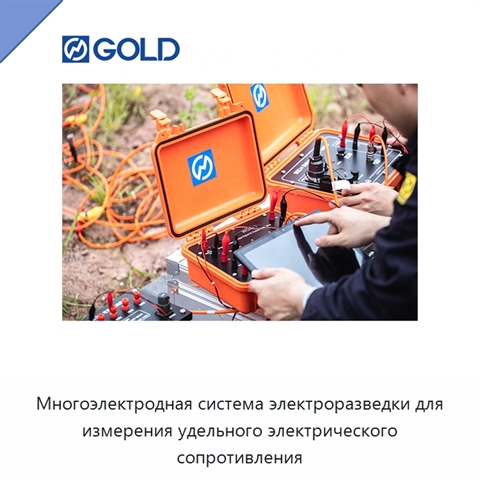

Многоэлектродная система электроразведки предназначена для геофизической разведки и получения детализированных изображений подземной среды. Она поддерживает 2D-преобразование и оснащается 60 или 120 каналами для многоканальных измерений. Сопротивление изоляции составляет 500 МОм. Максимальное рабочее напряжение составляет 500 В постоянного тока, а максимальный рабочий ток — 2 А постоянного тока. Питание осуществляется от встроенного перезаряжаемого аккумулятора напряжением 12 В и емкостью 9 А·ч; при использовании внешнего источника 12 В продолжительность работы составляет 30 ч. Рабочий диапазон температуры — от −10 до +50 °C. Масса исполнения на 60 каналов составляет 5,8 кг, а исполнения на 120 каналов — 9,2 кг. Габаритные размеры первой конфигурации — 340 × 295 × 152 мм, второй — 470 × 357 × 176 мм. Оборудование применяется для анализа результатов измерений, а также для поиска подземных вод и обнаружения пещер.
