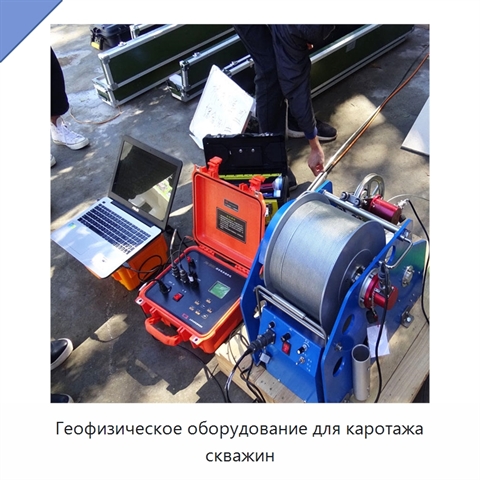

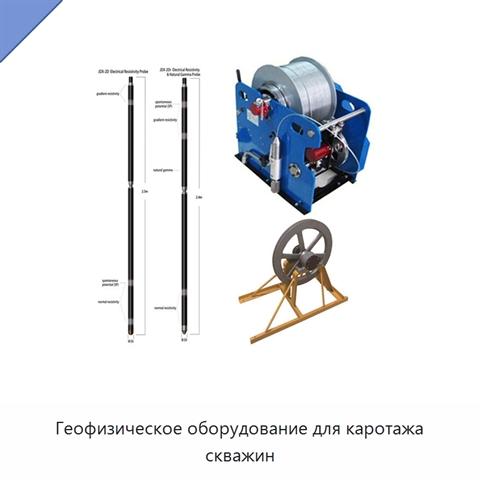

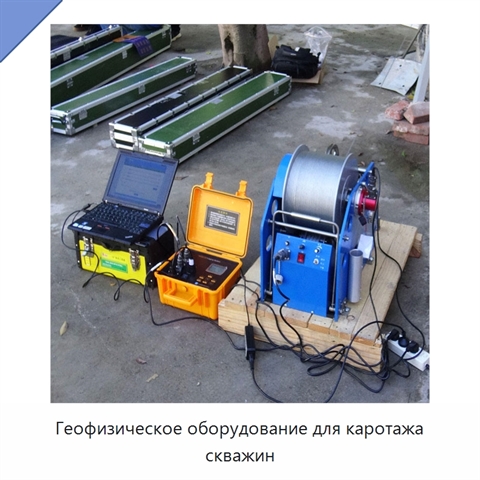

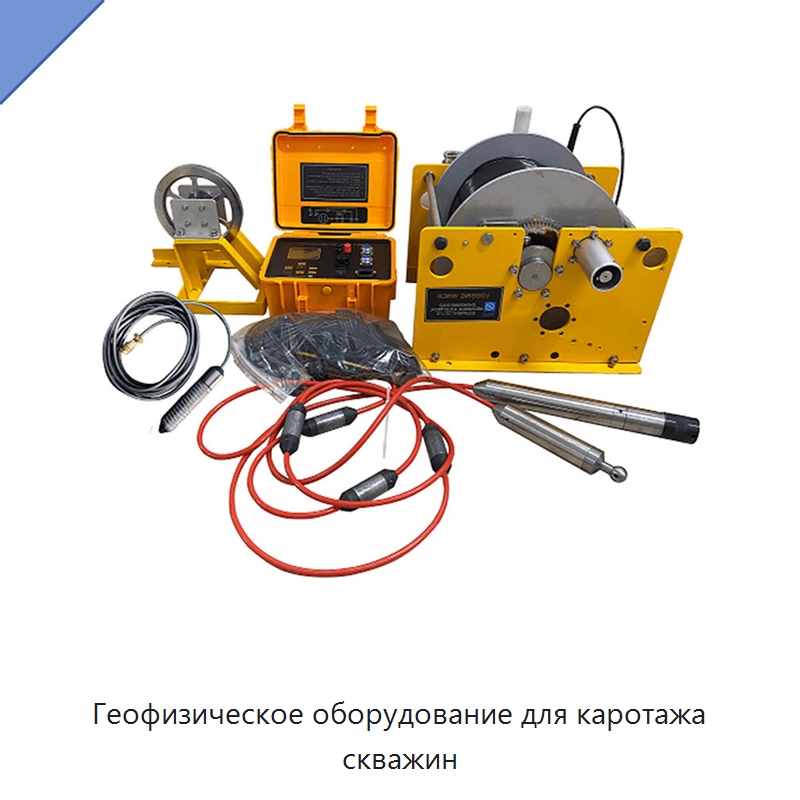

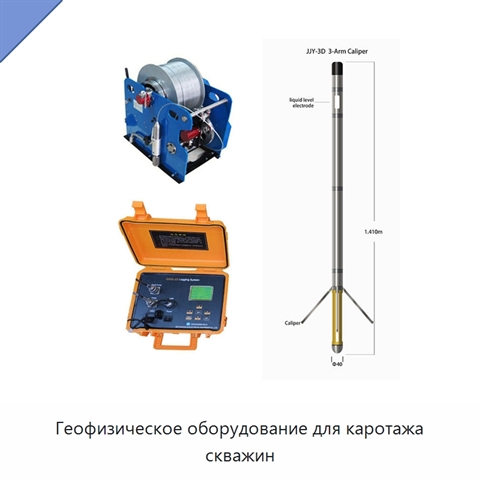

Геофизическое оборудование для каротажа скважин

Система предназначена для цифрового геофизического каротажа скважин и работает с внешним ноутбуком или настольным ПК. Она принимает цифровые и аналоговые сигналы и имеет восемь отводов питающего тока. Автоматический отбор проб выполняется с произвольным интервалом глубины от 1 до 1000 см с шагом 1 см. В помещении доступны имитационный каротаж и повторные наблюдения приборов и зондов. Измерительный тракт использует 12-разрядное аналого-цифровое преобразование и программно управляемое усиление K=0,5–128. Частота счётного канала не превышает 500 кГц, скорость цифровой передачи составляет 9600 бит/с, цикл питания — 400 мс. Диапазон тока составляет 2–500 мА, диапазон входного сигнала — не более ±10 В. Непрерывное время работы не превышает 24 ч, потребляемая мощность составляет менее 200 Вт. Габариты прибора — 420×260×210 мм, масса — менее 7 кг. Рабочая температура находится в пределах от −10 до +50 °C, рабочее питание рассчитано на допуск ±10% при частоте 50 Гц ±5%. Скорость каротажа регулируется от 0 до 30 м/мин в зависимости от интервала отбора проб. Максимальная глубина однократного сбора данных составляет 3000 м при интервале отбора 0,1 м. Программная обработка выполняет автоматическое совмещение глубин нескольких параметров и наложение до 10 параметров, а также перемещение кривых, удаление аномалий, сглаживание, изменение порядка, сегментацию и расчёты. Для профиля предусмотрена интерпретация с автоматическим формированием названий породных слоёв, их мощности и глубины подошвы. Кривые можно увеличивать и сжимать; доступны масштабы по глубине 1:50, 1:100, 1:200, 1:500 и 1:1000. Максимальный размер выводимого графика составляет 415 мм по ширине и 2310 мм по длине.
