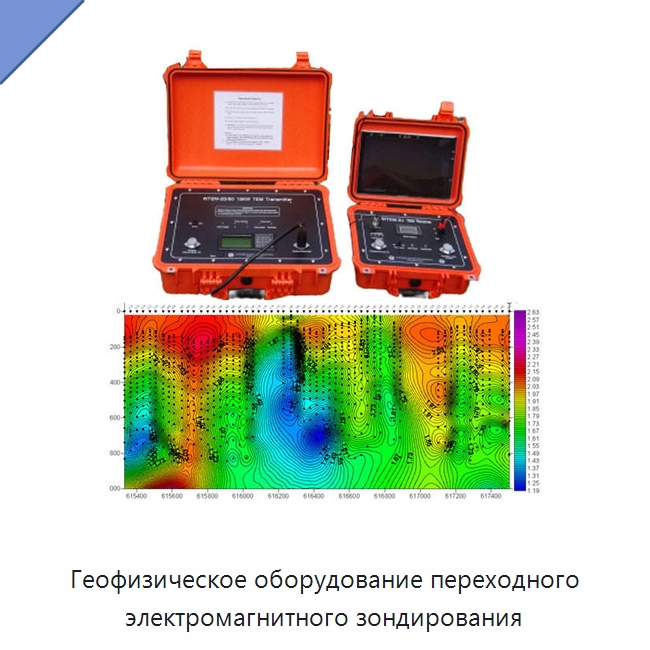

Геофизическое оборудование переходного электромагнитного зондирования

Оборудование переходного электромагнитного зондирования использует различия электропроводности и магнитопроводности горных пород и руд. Передающая система создаёт первичное импульсное магнитное поле через подземный контур или заземлённый провод; в интервалах между импульсами катушка или заземляющий электрод регистрирует вторичное поле для анализа его пространственного и временного распределения. Сила передающего тока выбирается из значений 25, 50, 100 или 200 А, длительность импульса составляет 10, 20 или 40 мс, а частота передачи — 75, 25, 12,5, 6,25 или 1,5625 Гц. Размер передающей катушки регулируется в диапазоне от 1 × 1 до 25 × 25 м. Передающее напряжение составляет 36–57 В, форма сигнала — биполярная прямоугольная, максимальная передающая мощность — 12 кВт. Предусмотрены кабельная и спутниковая синхронизация; время отключения составляет 0,5–300 мкс. Габариты оборудования — 312 × 274 × 136 мм, масса — 2 кг, рабочая температура — от −10 до +50 °C.
