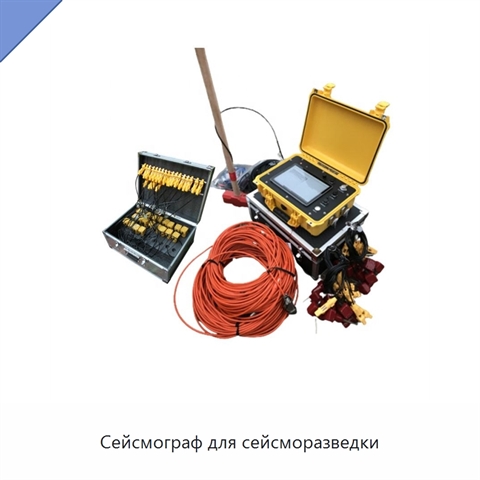

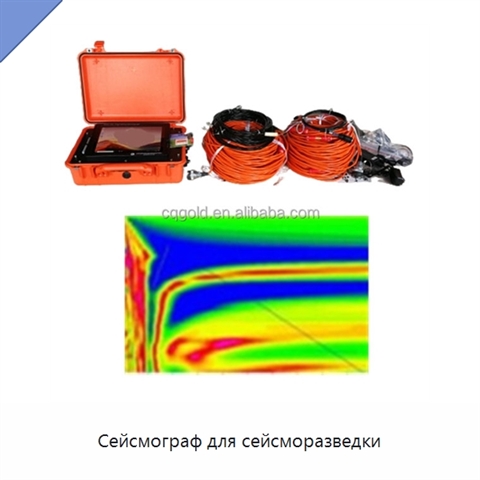

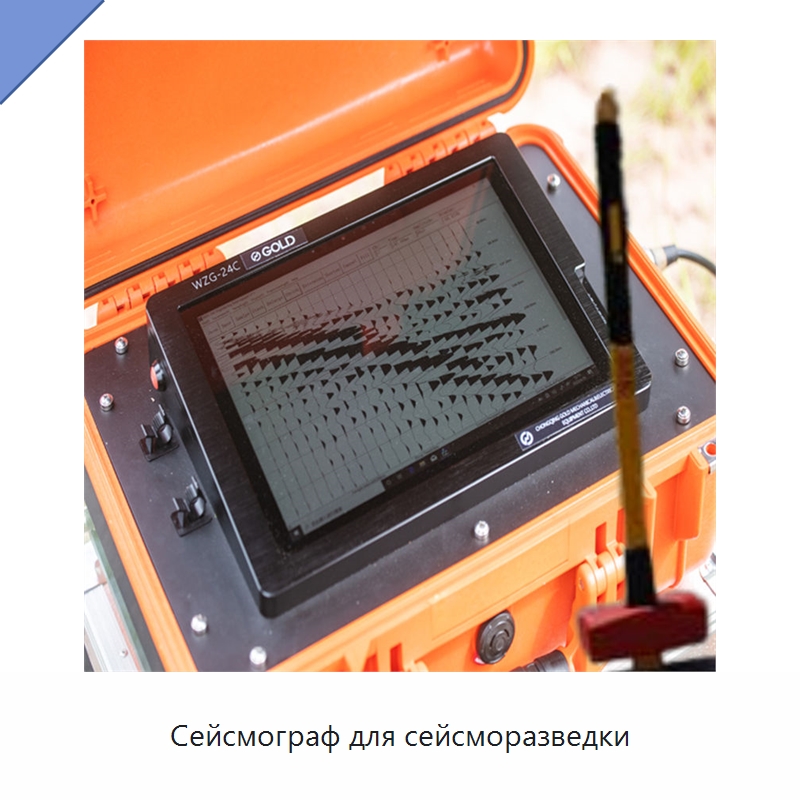

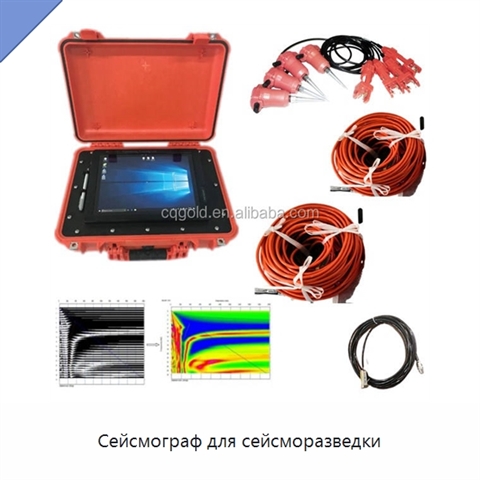

Сейсмограф для сейсморазведки

Сейсмограф предназначен для сбора и записи сейсмических данных. Система принимает сигналы от геофонов или акселерометров, соединённых с регистрирующим блоком кабелями, и поддерживает регистрацию данных по 6, 12, 24 или 48 каналам. Количество станций выборки составляет 1024, 2048, 4096, 8192 или 16384. Частота дискретизации выбирается из значений 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс; для микро-сейсмической съёмки доступен выбираемый интервал от 1 до 200 мс. Аналого-цифровое преобразование выполняется с разрядностью 24 бита, суммирование и усиление сигнала имеют разрядность 32 бита. Динамический диапазон составляет 144 дБ, полосы пропускания частот охватывают диапазон от 0,1 до 4000 Гц, уровень шума составляет 1 мкВ во всём диапазоне частот. Согласованность амплитуды составляет ±0,2%, согласованность фазы — ±0,01 мс, время задержки задаётся в диапазоне от 0 до 9999 мс. В составе системы предусмотрены промышленный компьютер с частотой 533 МГц, памятью 128 МБ и накопителем объёмом не менее 40 ГБ, цветной жидкокристаллический дисплей с разрешением 800 × 600, два последовательных порта, параллельный порт, два порта универсальной последовательной шины, порты мыши и клавиатуры, а также флеш-память объёмом 32 МБ. Программное обеспечение поддерживает визуализацию, анализ и интерпретацию собранных данных. Оборудование рассчитано на полевые работы и допускает расширение числа каналов добавлением модулей.
