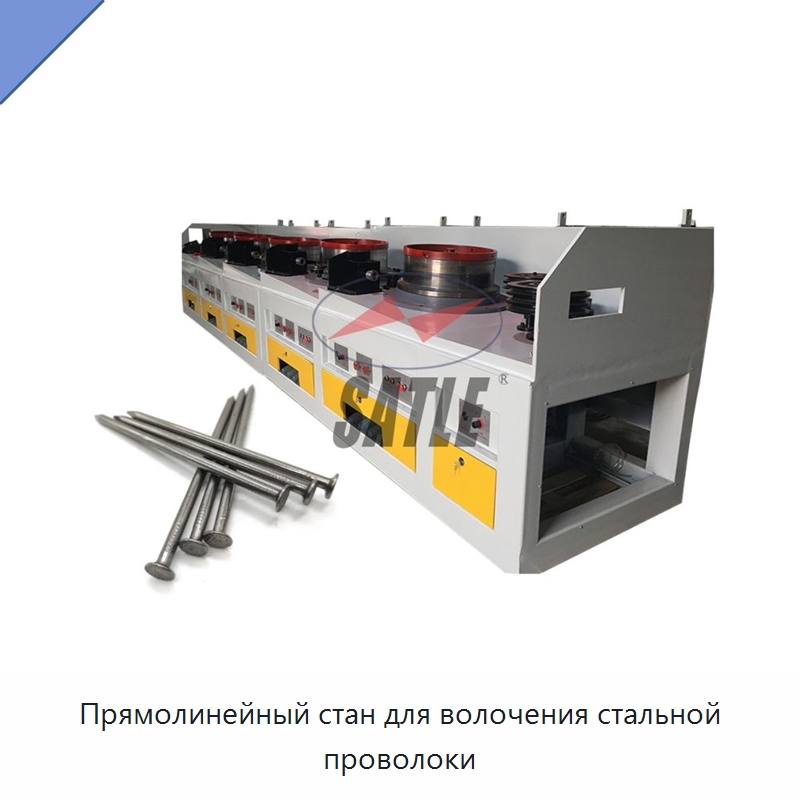

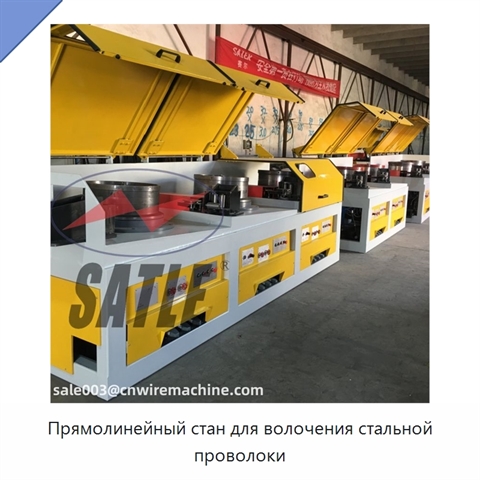

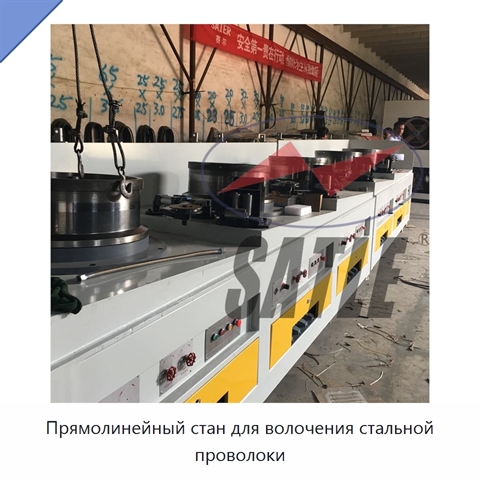

Прямолинейный стан для волочения стальной проволоки

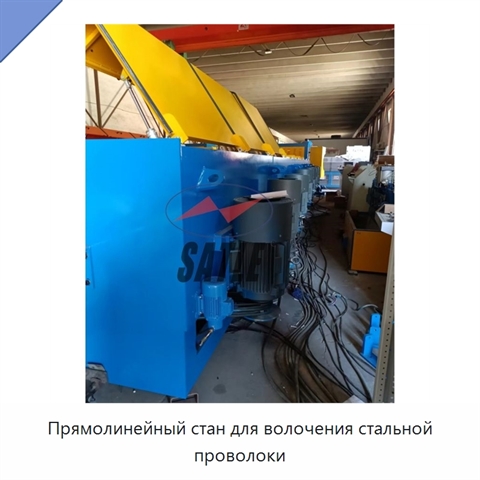

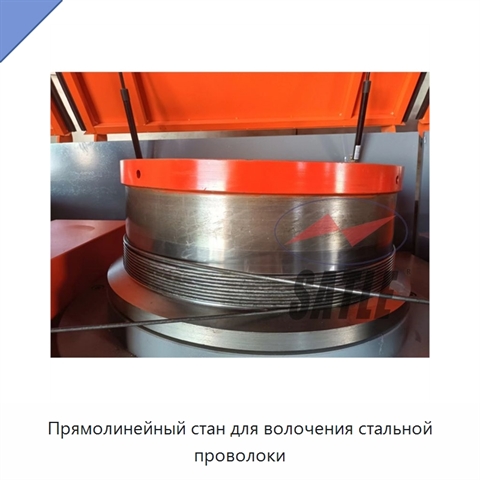

Прямолинейный стан предназначен для волочения стальной проволоки в технологической линии. Входной диаметр проволоки составляет 6,0 мм, выходной — 3,0 мм. Стан оснащен семью волочильными барабанами с диаметром рабочего барабана 560 мм. Максимальная скорость движения проволоки — 6 м/с. Предел прочности обрабатываемой проволоки не превышает 600 МПа; суммарная степень обжатия составляет 90,53%, средняя — 25,52%. Частотно-регулируемый двигатель имеет мощность 22 кВт × 7, а инвертор рассчитан на 22 кВт × 7. Размер матрицы — 40 мм × 25 мм. Блок может иметь вертикальное или наклонное исполнение. Для приемки проволоки используется система намотки типа «слоновий хобот». Коробка волоки оснащена смесителем и четырьмя комплектами водяного охлаждения; волочильная матрица охлаждается прямым подводом и отводом воды. Барабаны изготовлены из литой стали, имеют наплавку и напыление карбида вольфрама, шероховатость поверхности менее 0,8 мм и срок службы свыше 26 000 часов. Устройство натяжения с внутренней рамой автоматически регулирует натяжение проволоки, обеспечивая стабильную работу приемной системы. Главная рама сварена из стального листа и квадратной трубы. Для остановки применяется пневматический тормоз, предусмотрено вакуумирование с резервным всасывающим отверстием. Каждая стойка оснащена отдельным освещением. Распределительный шкаф размещает инвертор, программируемый логический контроллер, выключатель питания и другие низковольтные электрические компоненты. Планировка и разводка внутри шкафа обеспечивают централизованное управление, распределение питания, удобство обслуживания, отвод тепла и стабильную работу при непрерывной эксплуатации.
