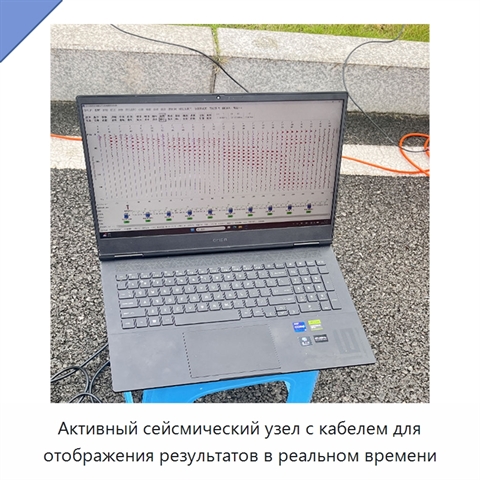

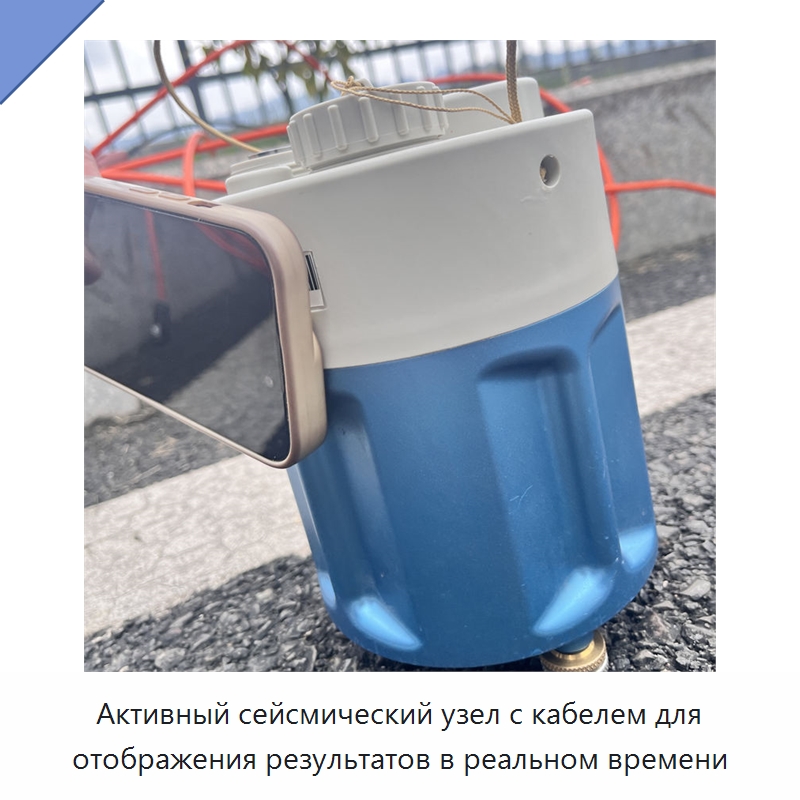

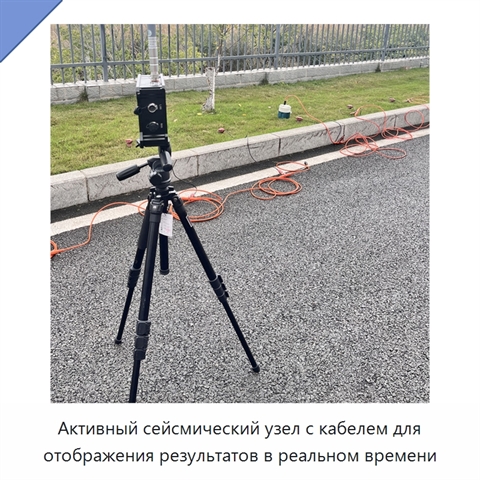

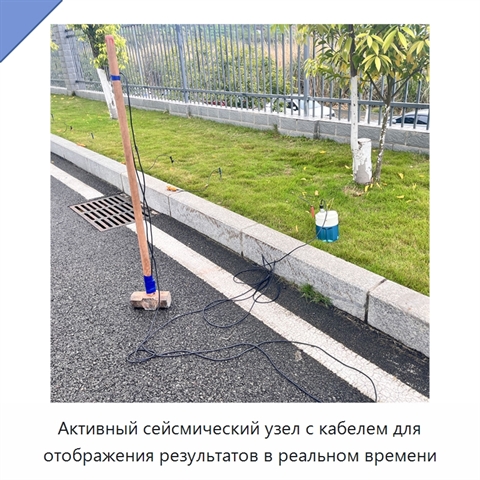

Активный сейсмический узел с кабелем для отображения результатов в реальном времени

Сейсмический узел оснащен четырехкомпонентным геофоном, включающим три низкочастотных компонента и один дополнительный компонент. Технология расширенного спектра позволяет расширить низкочастотные компоненты до 0,2 Гц. Поддерживается подключение внешних геофонов и преобразование в сейсмический геофон с любой частотой, совместимой с полосой пропускания четырехканального хоста. Для обмена данными предусмотрены проводной интерфейс и беспроводные технологии связи. Измерительная схема выполнена на высокоточном малошумящем операционном усилителе с прерыванием; ее шум составляет менее 0,8 мкВ среднеквадратичного значения при 500 отсчетах в секунду. Спутниковая синхронизация времени и высокоточные часы с температурной компенсацией обеспечивают непрерывную работу в течение 12 ч после одного цикла обучения при сохранении синхронизации часов. Одновременные зарядка и восстановление данных поддерживаются для 24 устройств; скорость восстановления данных одного узла составляет не менее 90 МБ/с, мощность зарядки — не менее 60 Вт. Встроенная промышленная карта памяти имеет объем 64 ГБ и длительный срок службы; максимальный объем хранения составляет 1 ТБ. Регистратор имеет четыре канала, коэффициенты усиления 1/4/16/64 с точностью 0,1 % и аналого-цифровое преобразование с разрядностью 32 бита. Доступны интервалы дискретизации 31,25 мкс, 62,5 мкс, 125 мкс, 0,25 мс, 0,5 мс, 1 мс, 2 мс и 4 мс. Уровень шума не превышает 1 мкВ среднеквадратичного значения при интервале 2 мс и уровне 0 дБ. Аналоговый входной сигнал составляет ±2,5 В пик-пик, мгновенный динамический диапазон — не менее 120 дБ при интервале 2 мс и уровне 0 дБ. Подавление синфазного сигнала составляет не менее 110 дБ при 80 Гц, перекрестные помехи между каналами — не более −100 дБ при 80 Гц. Полоса пропускания канала простирается от постоянного тока до 1,65 кГц; согласованность амплитуд составляет не более 2‰, фаз — не более 1 мкс. Полоса пропускания датчика составляет 0,2–450 Гц, чувствительность — 200 В/(м/с) с отклонением ±10 %, максимальный угол наклона — ±5°. Точность синхронизации времени составляет не более 30 нс. Питание обеспечивает встроенный литиевый аккумулятор емкостью 120 Вт·ч. Габариты составляют 130 мм × 160 мм, рабочая температура — от минус 40 до 70 градусов Цельсия, степень защиты — IP67.

Наименование производителя

GPS Seismic Node with Cable for Real Time Result Display Active Seismic Nodes for Reflection/Refraction/MASW
