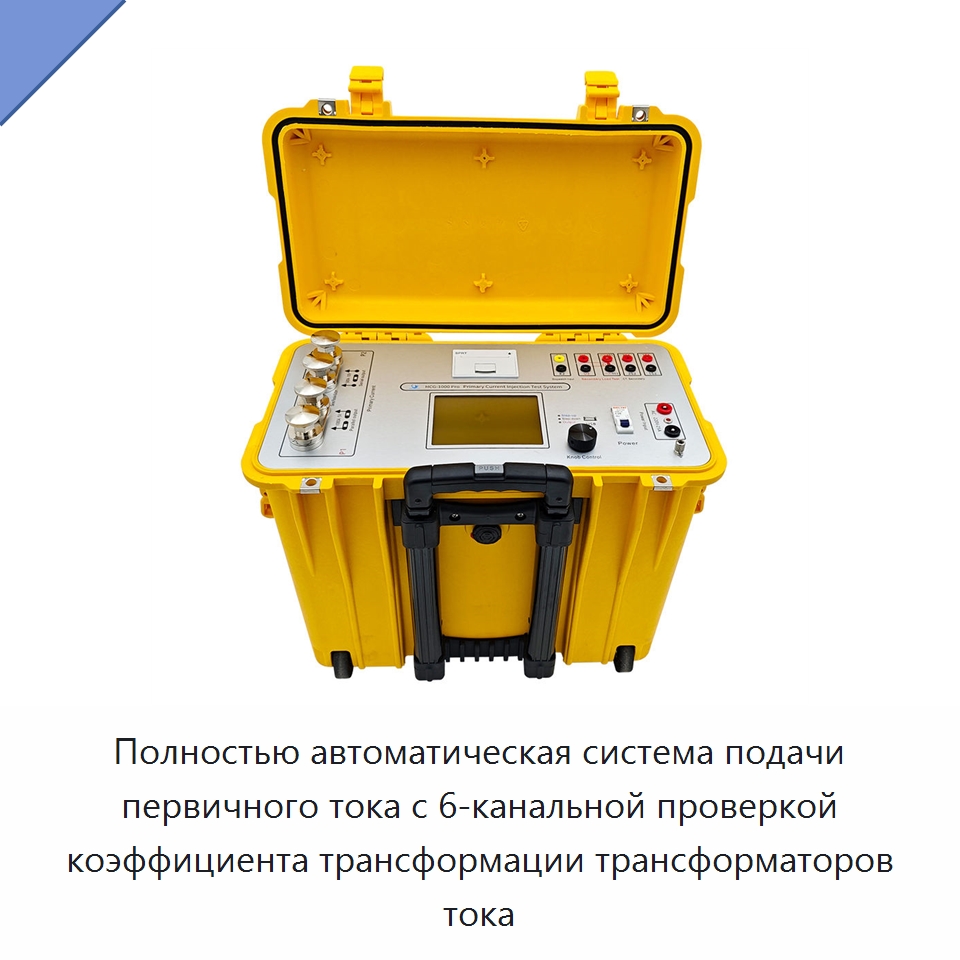

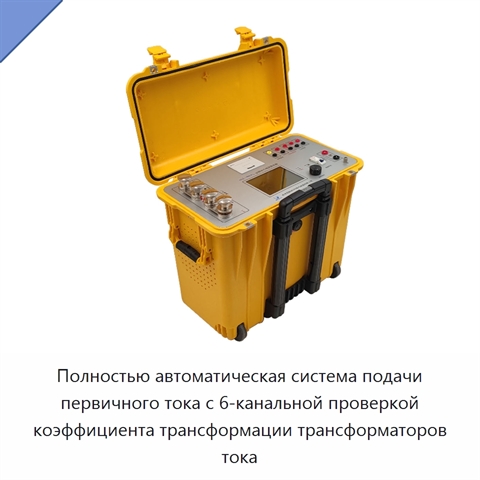

Полностью автоматическая система подачи первичного тока с 6-канальной проверкой коэффициента трансформации трансформаторов тока

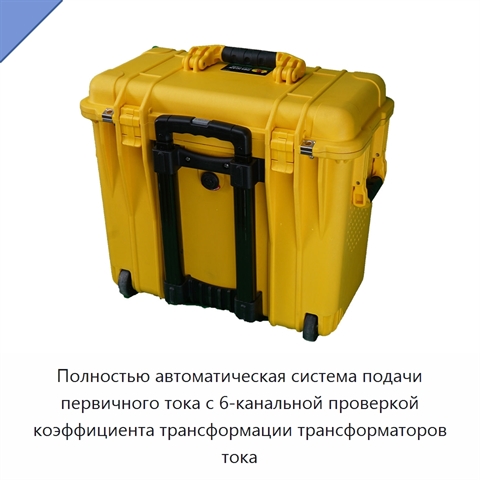

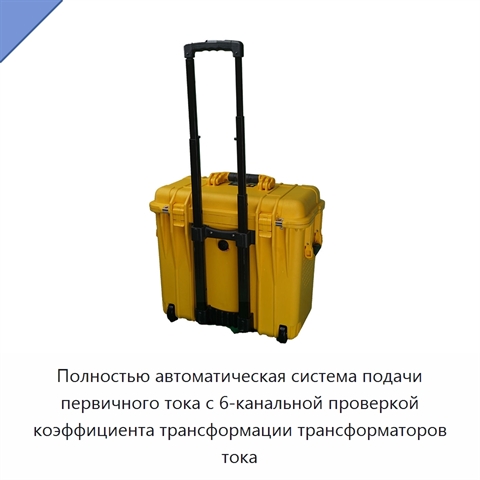

Максимальная выходная мощность составляет 5000 В·А. Выходной ток регулируется от 0 до 1000 А, а диапазон первичного тока составляет 0–1100 А. При 1000 А допускается работа в течение 60 с, при 900 А — 90 с, при 500 А — 30 мин, при 300 А — непрерывно в течение 24 ч. Вторичный ток находится в диапазоне 0–6 А; вторичная нагрузка регулируется от 0 до 10 Ом при 1 А и от 0 до 2 Ом при 5 А. Погрешность по первичному току равна ±(0,005 + 0,2 А), а при измерении коэффициента трансформации — ±(0,005 + 3 единицы младшего разряда). Измерительные каналы работают в параллельной или последовательной конфигурации, позволяя переходить между ответвлениями трансформатора тока без переподключения. Встроенный принтер печатает результаты непосредственно на месте проведения испытаний. Компактный корпус выполнен в виде кейса-тележки с выдвижной рукояткой и колесами; его габариты составляют 530 × 290 × 480 мм. Для питания требуется сеть 200–240 В переменного тока с частотой 50/60 Гц. В комплект входят кейс для кабелей, два кабеля токового выхода длиной по 5 м и сечением 70 мм² для подключения крупных первичных проводников, три испытательных кабеля длиной по 5 м, заземляющий кабель длиной 2 м, сетевой кабель, бумага для принтера, семь зажимов и три U-образные вставки.

Наименование производителя

HCG-1000 Pro Fully Automatic 6 Channels CT TTR test Primary Current Injection Test System
