Артикул: 118-943
Модель: ТВЮ-59(1Г)
Секция: Дополнительная
Гидравлическая система горизонтального перемещения тяжёлых трансформаторов по направляющим на грунте

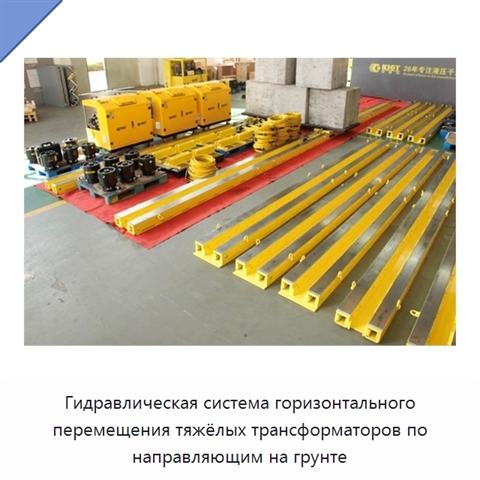

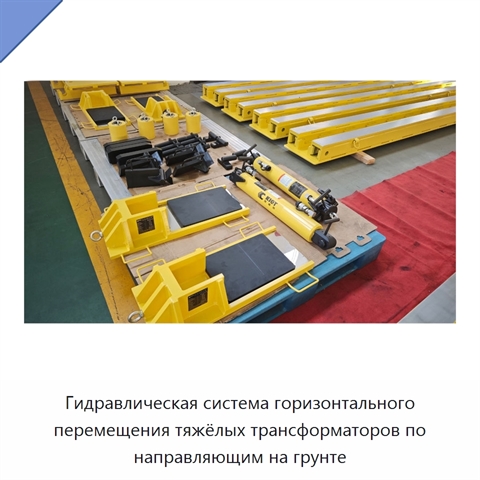

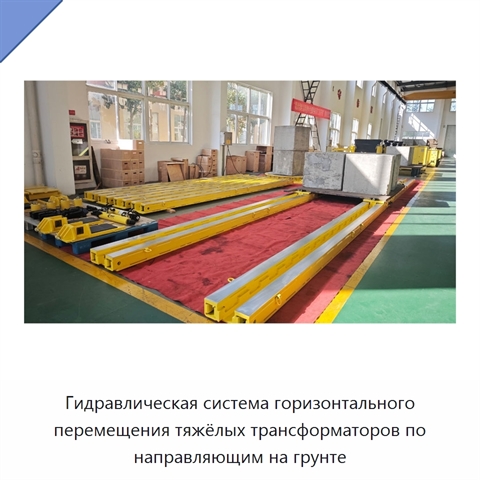

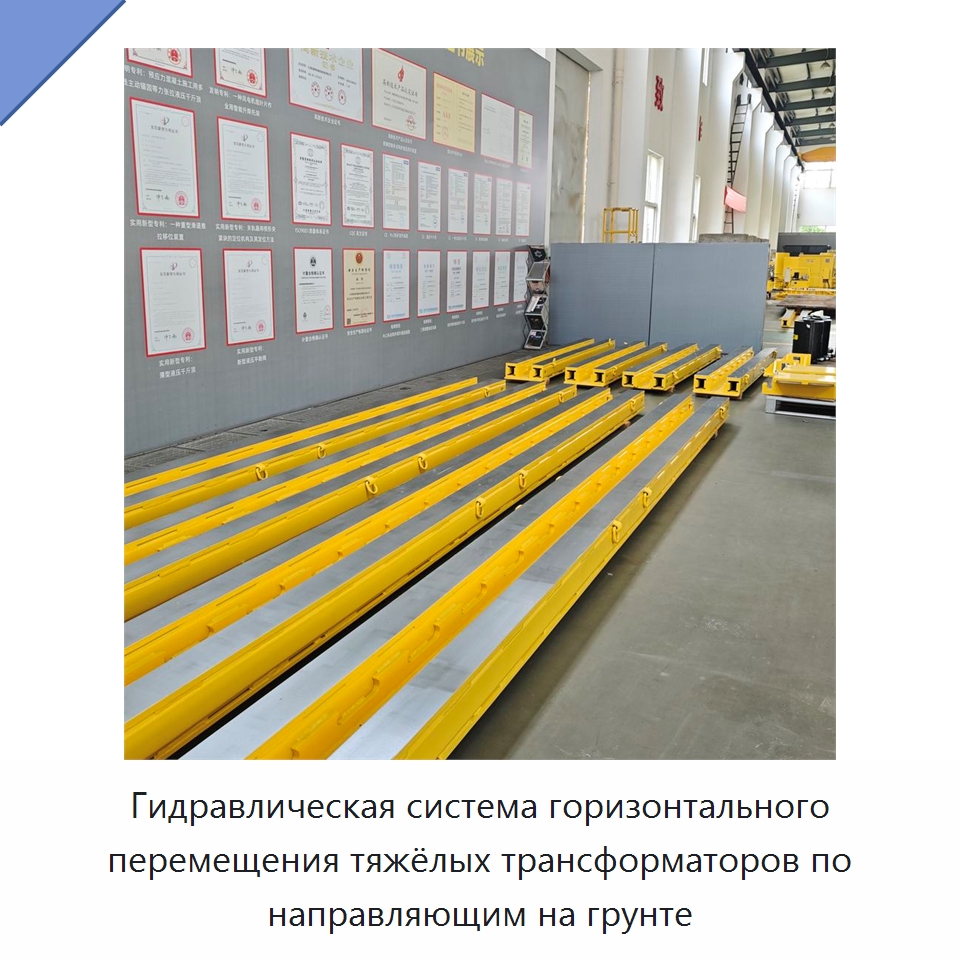

Гидравлическая система горизонтального перемещения предназначена для сдвига крупных трансформаторов и тоннелепроходческих щитовых машин по грунту. Система имеет собственный встроенный гидравлический силовой агрегат и выполнена как единый комплекс. В комплект входят направляющие, балки и тягово-толкающие узлы с цилиндрами двустороннего действия. Груз устанавливается на балки, которые перемещаются горизонтально внутри направляющих. С помощью тягово-толкающего кронштейна балки безопасно соединяются с тягово-толкающими узлами. Цилиндр каждого такого узла развивает одинаковое усилие при толкании и тяге, обеспечивая безопасное и управляемое выполнение обоих движений. Цилиндры соединяются шлангами с гидравлической насосной станцией. Сдвоенный насос формирует два равных потока масла с независимым или одновременным управлением. Стандартная длина направляющей составляет 5.9 м; секции соединяются между собой системой защёлкивания. Материал системы — легированная сталь, рабочее давление — 700 бар. Система имеет мощность 5.5 кВт и электрический источник питания.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлическая система горизонтального перемещения

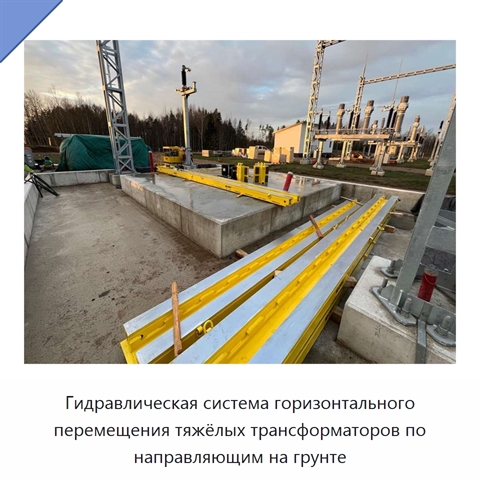

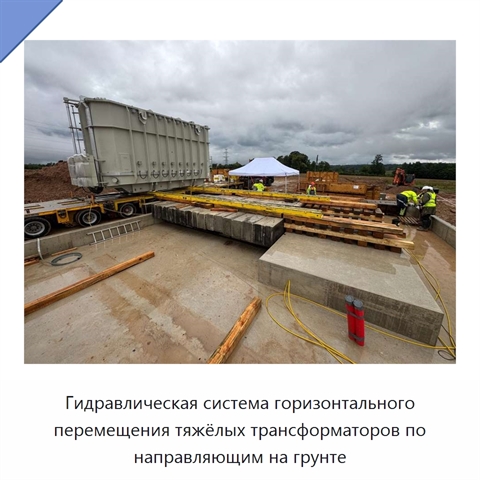

Гидравлическая система горизонтального перемещения применяется для сдвига крупных трансформаторов и тоннелепроходческих щитовых машин по направляющим, установленным на грунте.
Характеристики ТВЮ-59(1Г)
Модель (по базе 91Т)ТВЮ-59(1Г)
Тип цилиндраДвустороннего действия
Исполнение гидравлического насосаСдвоенный насос с двумя равными потоками масла
Привод5.5 кВт
Давление700 бар
Усилие толкания и тягиОдинаковое
Соединение гусеницСистема защёлкивания
Длина гусеницы5.9 м
Гидравлическая система горизонтального перемещения - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ТВЮ-59(1Г) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ТВЮ-59(1Г) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней сверки данных: 10.08.26
Производитель и характеристики проверены.
