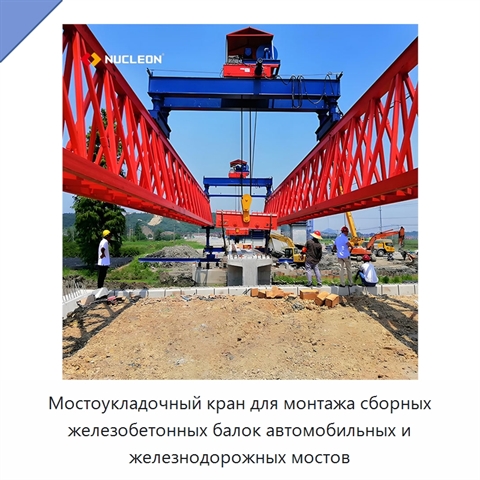

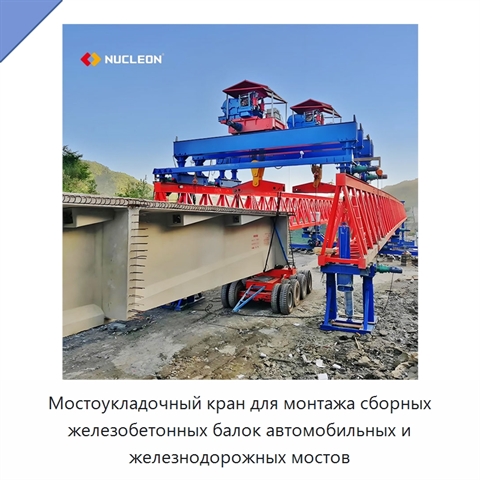

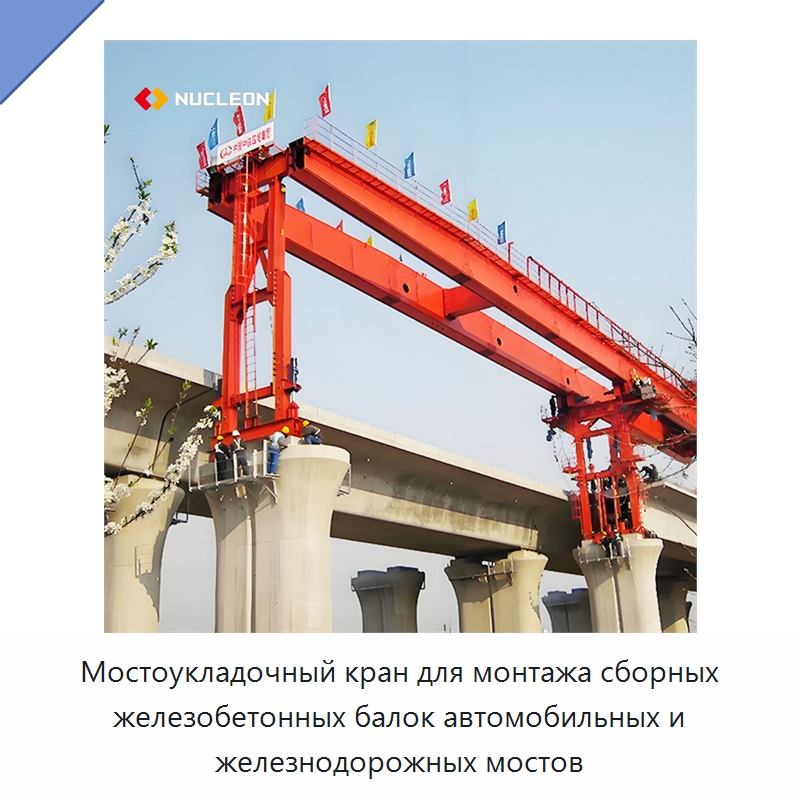

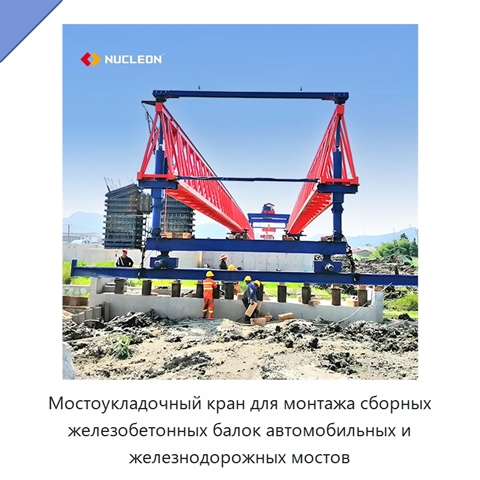

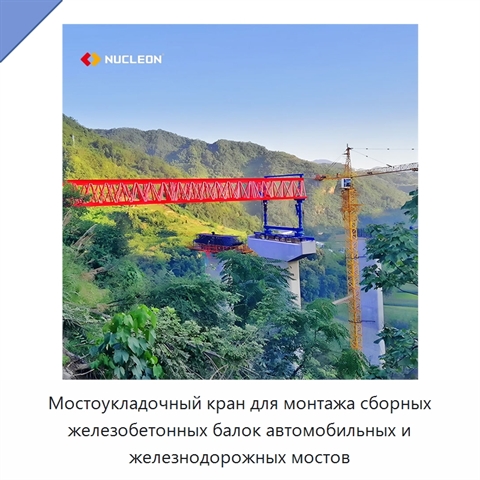

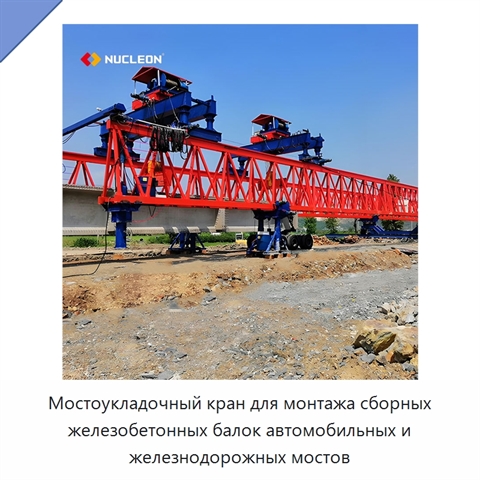

Мостоукладочный кран для монтажа сборных железобетонных балок автомобильных и железнодорожных мостов

Мостоукладочный кран предназначен для перемещения сборных бетонных блоков и мостовых балок к устоям или промежуточным опорам и установки элементов при сооружении автомобильных и железнодорожных мостов. Конструкция включает главную балку, передние, средние и задние опоры, вспомогательные кронштейны, верхнюю поперечную балку, грузоподъёмный механизм, поперечный рельсовый путь, системы продольного и поперечного перемещения, гидравлическую систему и систему управления. Для главной балки применяется двухбалочная ферменная схема. Кран перемещается вперёд шагающим способом с балансировкой противовесом, поэтому рельсы на поверхности балки не требуются. Он монтирует равнопролётные и разнопролётные двухпутные предварительно напряжённые железобетонные цельнопролётные коробчатые балки на прямых и криволинейных участках, а также на продольных уклонах. Поперечное расстояние между главными балками регулируется для прямого подвешивания элементов с различным поперечным сечением. Траверса оснащена системой гидравлического перемещения с радиоуправлением всеми движениями. Независимые опоры используются при передислокации, а основные опоры выполнены по подвесной схеме. Кран рассчитан на работу при малом радиусе трассы и вблизи зданий, где применение обычного оборудования затруднено. В систему безопасности входят концевой выключатель передвижения, защита от перегрузки, ограничитель высоты подъёма, защита от пониженного напряжения и нарушения чередования фаз, аварийная остановка, мигающая световая и звуковая сигнализация, а также беспроводной инфракрасный датчик предотвращения столкновений.
