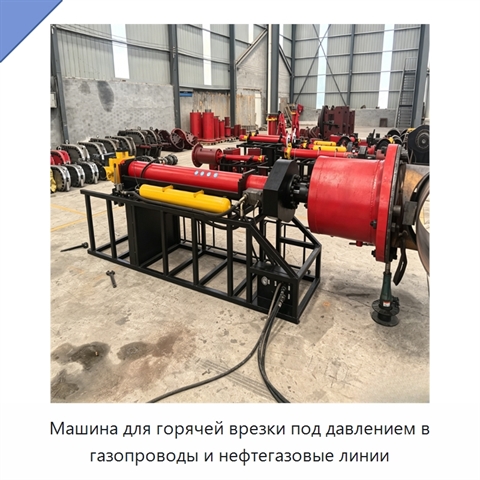

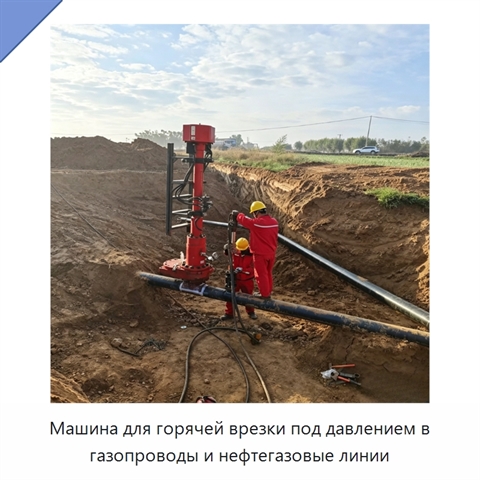

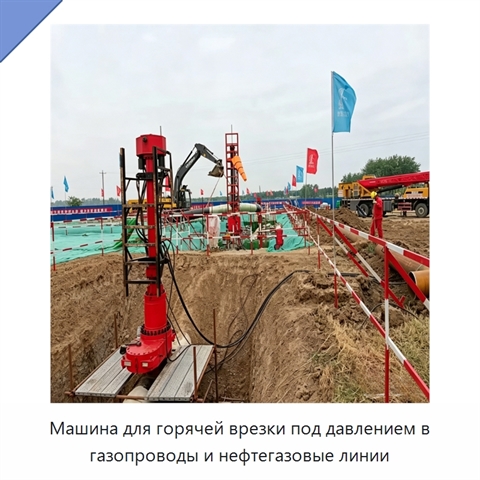

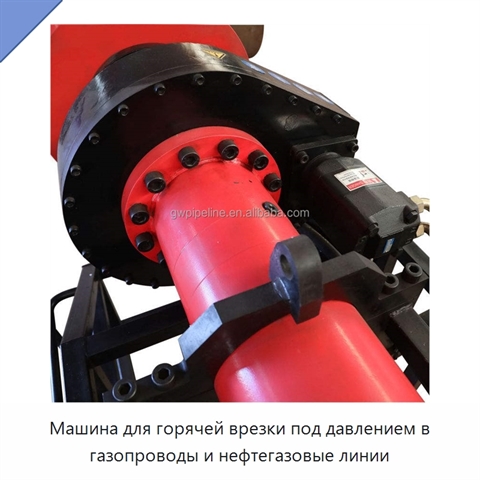

Машина для горячей врезки под давлением в газопроводы и нефтегазовые линии

Машина для горячей врезки под давлением оснащена встроенной системой выравнивания давления и измерительным шпинделем; конструкция предусматривает регулировку скорости. Для подключения ответвлений диапазоны размеров врезки по четырём исполнениям составляют соответственно 150–300, 150–400, 350–1400 и 600–1800 мм, а для перекрытия линии — 150–250, 150–350, 350–900 и 600–1400 мм. Ход расточной штанги равен 1000, 1600, 2200 или 3000 мм; её диаметр составляет 70 мм для первых двух исполнений, 100 мм для третьего и 160 мм для четвёртого. Машина рассчитана на давление 20, 40 или 100 бар. Предусмотрены ручной, автоматический и быстрый режимы подачи: для первых трёх исполнений ручная и быстрая подача равна 4 мм/об, автоматическая — 0,096 мм/об; для четвёртого ручная и быстрая подача равна 6 мм/об, автоматическая — 0,127 мм/об. Номинальный выходной крутящий момент равен 2600, 3550, 7100 или 17000 Н·м, а допустимый кратковременный максимальный момент — 3150, 6000, 9600 или 21000 Н·м. Передаточное отношение составляет 5,1. Габариты четырёх исполнений равны 700 × 950 × 2350, 700 × 950 × 2950, 800 × 1225 × 4175 и 900 × 1300 × 5200 мм, масса — 450, 900, 1575 и 3120 кг соответственно.
