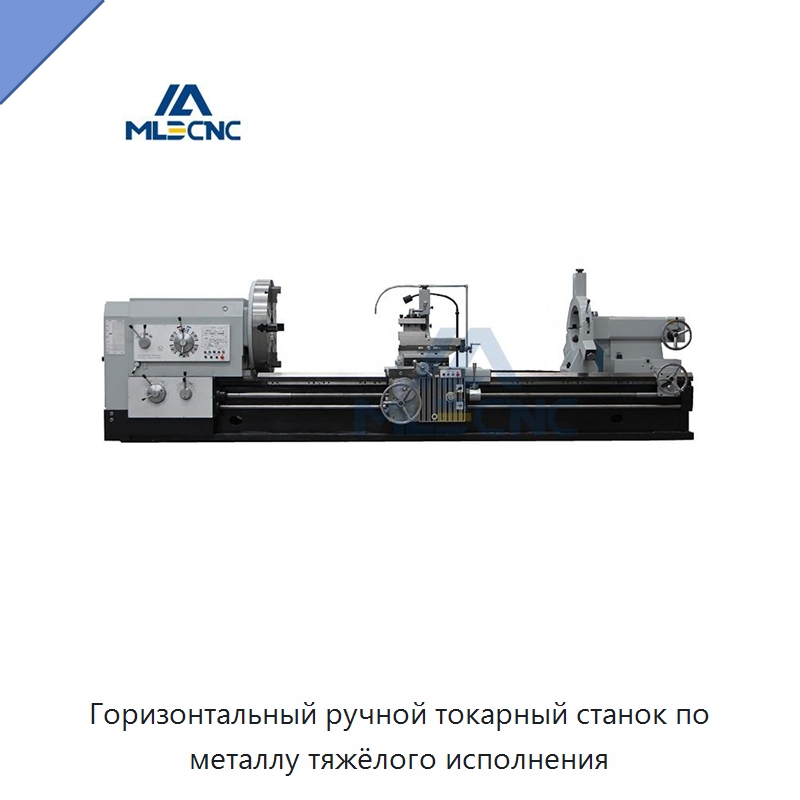

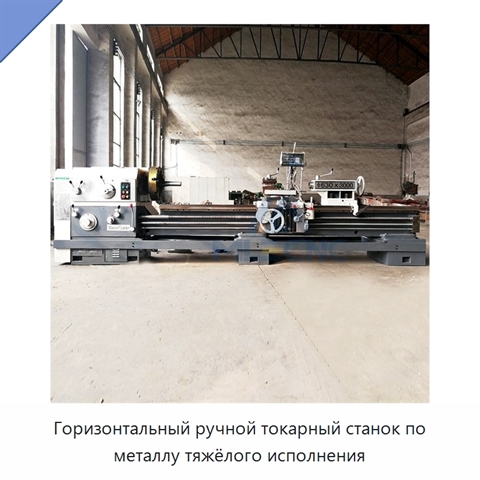

Горизонтальный ручной токарный станок по металлу тяжёлого исполнения

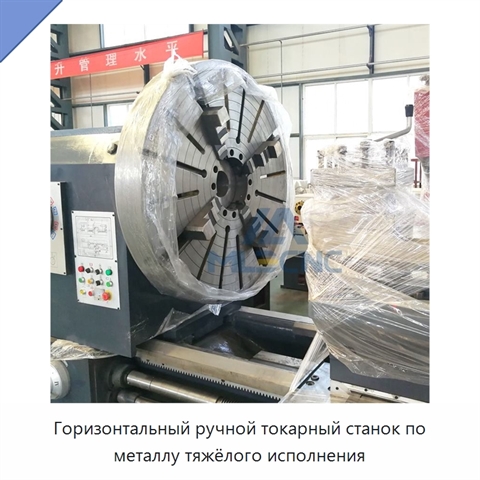

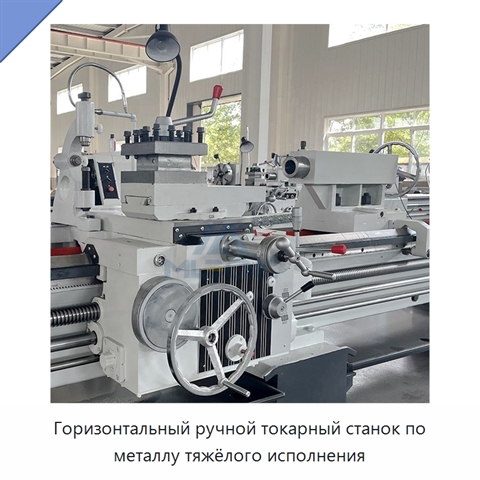

Стандартный комплект станка включает резцедержатель, заднюю бабку, четырёхкулачковый патрон, неподвижный и подвижный люнеты, системы освещения, охлаждения и смазки. Дополнительные принадлежности включают цифровой дисплей отсчёта, шлифовальное оборудование, планшайбу, резьбовой лимб и защитное ограждение ходового винта. Максимальный диаметр обработки над станиной составляет 1000, 1250, 1400 или 1640 мм, над суппортом — 615, 865, 1015 или 1250 мм. Максимальная длина заготовки равна 1500, 2000, 3000, 4000, 5000, 6000, 8000, 10000 или 12000 мм, а максимальная длина точения — 1300, 1800, 2800, 3800, 4800, 5800, 7800, 9800 или 11800 мм. Шпиндель имеет отверстие диаметром 130 мм и коническое отверстие с размером 1:20/140. Частота вращения шпинделя составляет 3,15–315 об/мин при прямом вращении и 3,5–291 об/мин при обратном; предусмотрены соответственно 21 и 12 скоростей. Для механизма подачи предусмотрено 56 продольных и 56 поперечных подач. Подача за один оборот равна 0,1–12 мм для продольного направления, 0,05–6 мм для поперечного и 0,025–3 мм для верхнего суппорта. Для метрической резьбы предусмотрены 44 варианта с диапазоном 1–120 мм, для дюймовой — 31 вариант с диапазоном 28–1/4, для модульной — 45 вариантов с диапазоном 0,5–60 мм, для диаметральной — 38 вариантов с диапазоном диаметрального шага 1/2–56. Расстояние от оси до опорной поверхности резца составляет 48 мм, угол поворота резцедержателя — ±90°. Максимальный ход поперечного суппорта равен 520, 580 или 630 мм, верхнего суппорта — 300 мм. Сечение державки резца — 45 мм (260×260 мм). Скорость быстрого перемещения составляет 3740 мм/мин в продольном, 1870 мм/мин в поперечном направлении и 935 мм/мин для малых салазок. Пиноль задней бабки имеет диаметр 160 мм, ход 300 мм и коническое отверстие Морзе 6. Мощность главного двигателя составляет 22 кВт. Длина станка может быть 4600, 5100, 6100, 7100, 8100, 9100, 11100, 13100 или 15100 мм, ширина — 2150 мм, высота — 1700, 1825 или 2150 мм. Максимальная масса заготовки — 6000 кг.
