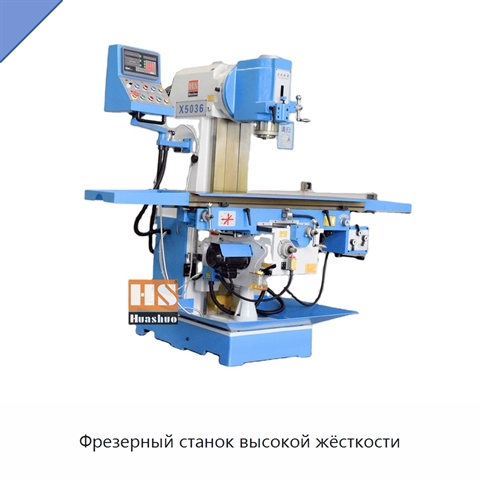

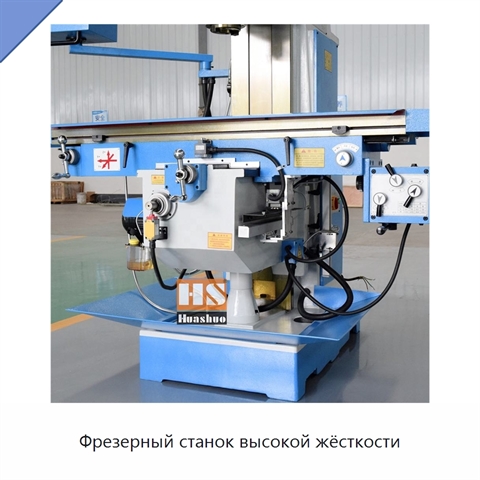

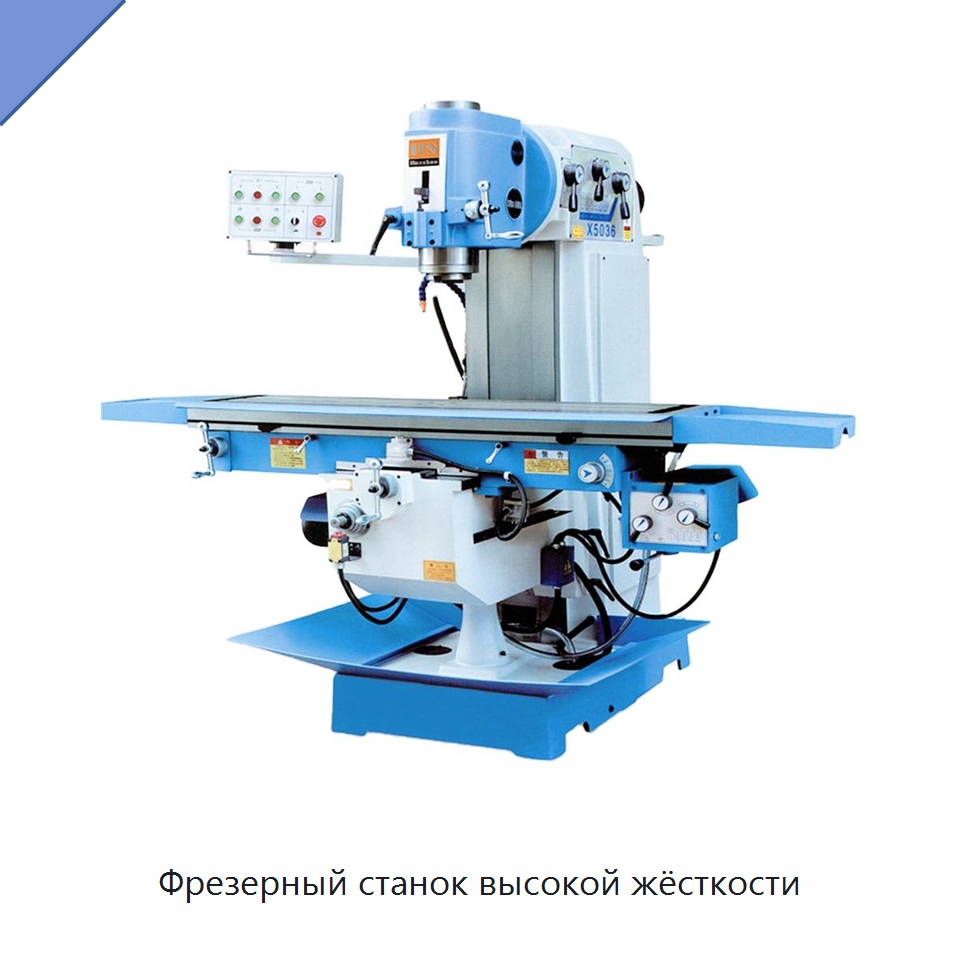

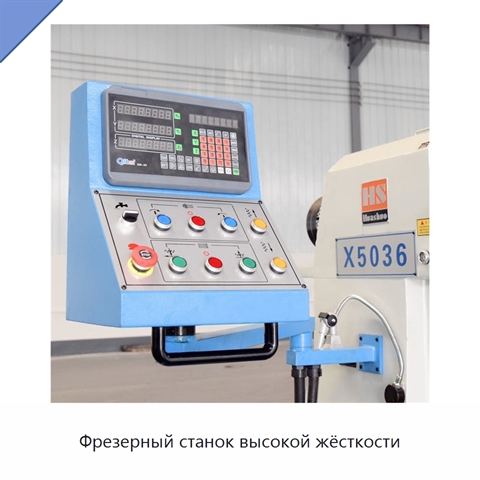

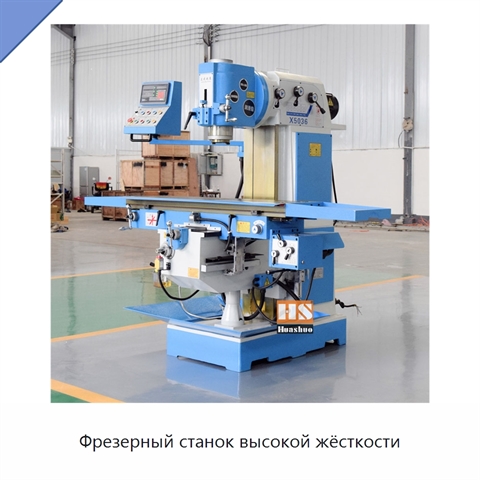

Фрезерный станок высокой жёсткости

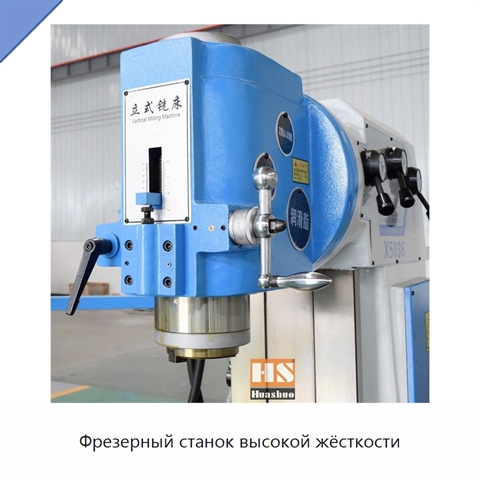

Шпиндель имеет конус отверстия 7:24 ISO50 и пиноль с ходом 70 мм; расстояние от центра шпинделя до поверхности колонны составляет 360 мм, а от торца шпинделя до рабочей поверхности — 60–430 мм. Угол поворота головки концевой фрезы составляет ±45°, частота вращения шпинделя находится в диапазоне 60–1690 об/мин и регулируется по 12 ступеням. Рабочая поверхность стола имеет размер 1500×360 мм; продольный, поперечный и вертикальный ход равен соответственно 1000, 320 и 400 мм, механизированная продольная и поперечная подача выполняется в 8 ступенях со скоростью 22–555 мм/мин, при быстром перемещении — 830 мм/мин, а вертикальный механизированный подъём осуществляется со скоростью 11–275 мм/мин. В нём предусмотрены три Т-образных паза шириной 18 мм с шагом 80 мм. Мощность главного двигателя составляет 5,5 кВт, двигателя механизированной подачи — 750 Вт, двигателя подъёма — 1,1 кВт; мощность двигателя насоса охлаждения равна 90 Вт, его производительность — 25 л/мин. Габаритные размеры станка составляют 2220×1790×1980 мм, масса нетто — 2300 кг.
