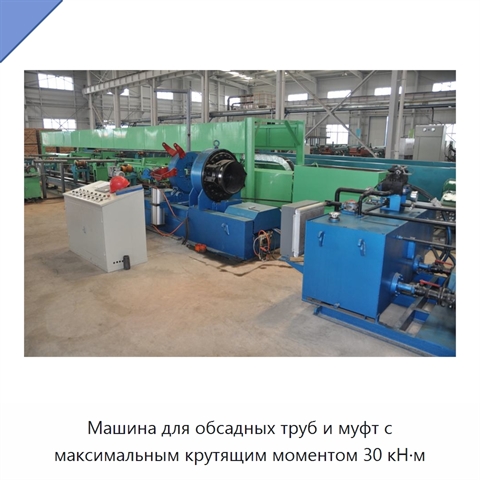

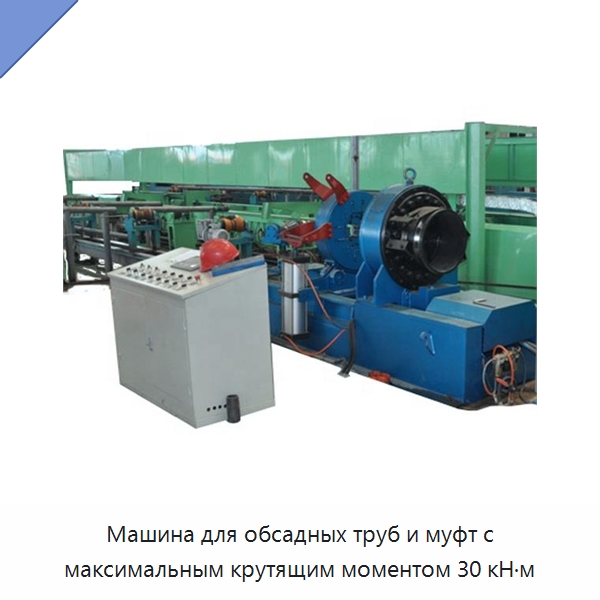

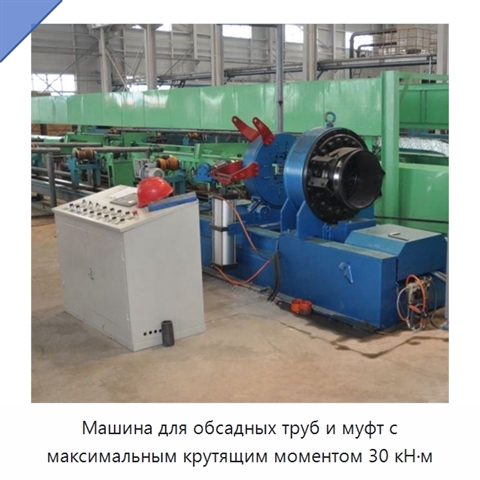

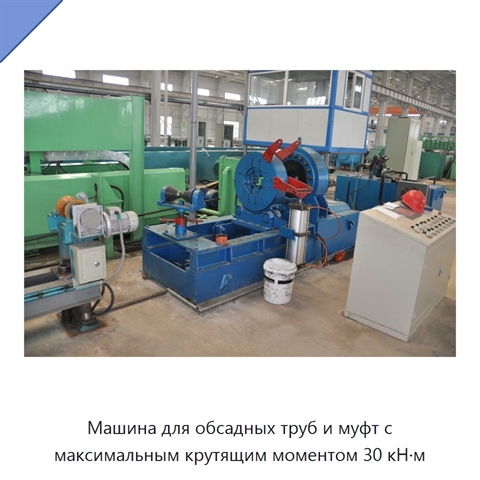

Машина для обсадных труб и муфт с максимальным крутящим моментом 30 кН·м

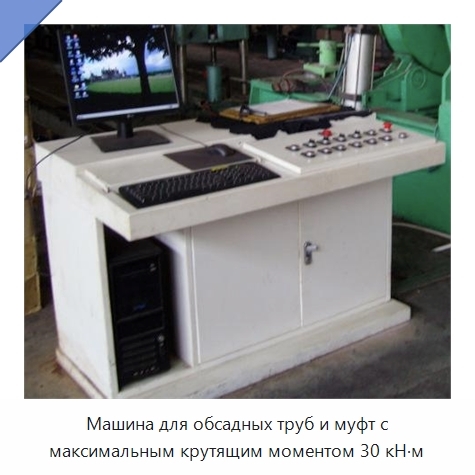

Машина состоит из приводного зажима, резервного зажима, гидравлической и пневматической систем, платформы управления и рамного основания. Приводной зажим приводится в действие гидравлическим мотором, а резервный зажим — пневматическим цилиндром. Приводной зажим выполнен в закрытой конструкции и оснащён головкой с тремя плашками, распределёнными под углом 120°. На каждой плашке расположены два-три зубца, с поверхностью муфты контактируют всего шесть-девять зубцов. Зубья соответствуют стандарту API, а головка автоматически возвращается в исходное положение. Центры приводного и резервного зажимов автоматически выравниваются на одной линии; плашки можно заменять. Резервный зажим оснащён датчиком натяжения для измерения крутящего момента. Система управления на базе ПЛК и промышленного компьютера сравнивает значение момента и число оборотов с заданными значениями и автоматически управляет рабочим циклом. Два насоса обеспечивают подачу масла, скорость вручную изменяется бесступенчато. Машина рассчитана на обсадные трубы размером 50,8–177,8 мм. Диаметр проходного отверстия составляет 230 мм, скорость вращения приводного зажима — 0,7–24 об/мин, диапазон вращения — 1–15 об/мин. Номинальное давление системы составляет 16 МПа, мощность двигателя — 30 кВт. Высота центра равна 1100 мм, ход подвижного цилиндра — 300 мм, габариты — 3000×1350×1650 мм. Предусмотрены соединения по стандарту API и премиальные соединения.
