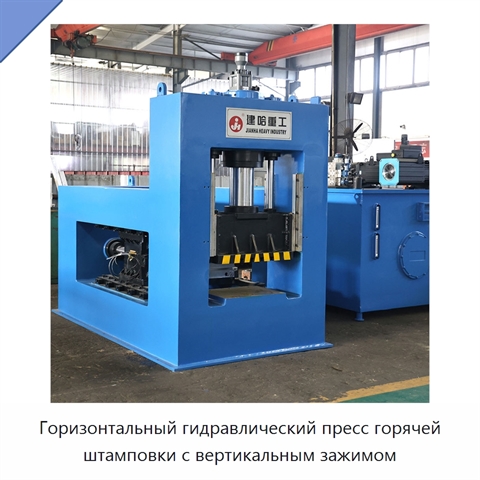

Горизонтальный гидравлический пресс горячей штамповки с вертикальным зажимом

Name: Горизонтальный гидравлический пресс горячей штамповки с вертикальным зажимом
SKU: 398-109

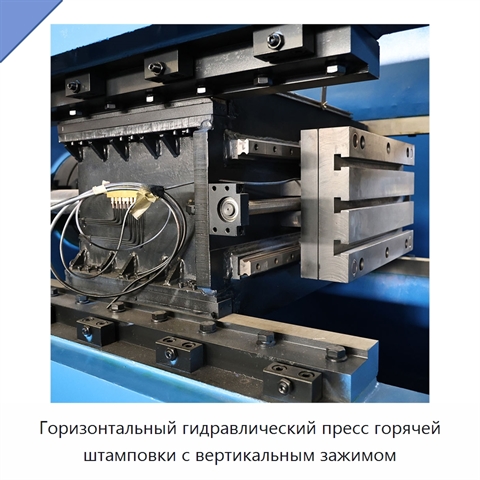

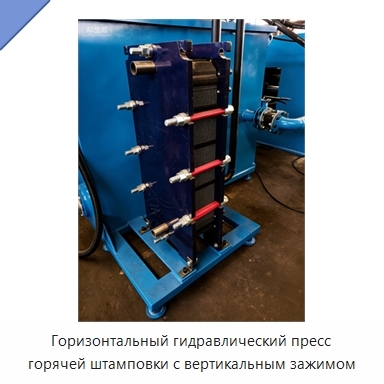

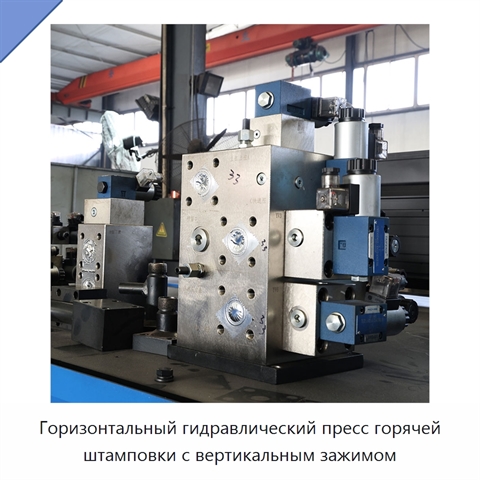

Горизонтальный гидравлический пресс выполняет горячее формование длинных заготовок посредством осадки, вытяжки, прошивки, закрытой штамповки и многонаправленного выдавливания. Конструкция включает горизонтальный штамповочный цилиндр, вертикальный зажимной цилиндр, штамп, ползун, гидравлическую станцию, систему управления, выносной кнопочный пост, автоматическое водяное охлаждение формы и систему смазки. Станина изготовлена в виде цельной рамы из стальных плит, сваренных в среде защитного газа, и рассчитана на непрерывную работу продолжительностью до 20 часов. Цельносварной стальной ползун снабжён износостойкими латунными пластинами по четырём углам. Управление поддерживает ручную регулировку и полуавтоматический режим; для настройки используется промышленный сенсорный светодиодный экран с программируемым логическим контроллером. Доступны две конфигурации с горизонтальным усилием штамповки 1600 или 1000 кН и вертикальным усилием зажима 1000 или 630 кН соответственно. Рабочее давление составляет 25 МПа. Для этих конфигураций высота раскрытия вертикального ползуна равна 700 или 600 мм, его ход — 300 или 260 мм, а ход горизонтального ползуна — 500 или 450 мм. Размер рабочей поверхности составляет 600 × 500 или 500 × 450 мм. Максимальная скорость быстрого перемещения ползунов достигает 200 или 180 мм/с, скорость рабочего хода находится в пределах 30–100 или 30–90 мм/с.

Наименование производителя

Horizontal Hot Forging Hydraulic Press Servo Controlled Hot Die Forging Machine for Automotive Half Shaft Production Line, 160+100T 3-Station Horizontal Pre-Forging Press for Eye Bolt & Lifting Bolt EC Type Certified ISO9001 CE Machine, JIANHA 160T+100T Hydraulic Heat Press Machine Horizontal Multi Station Forging Hydraulic Press Machine Axle Shaft Making

Задать вопрос Искать на Baidu

Какую задачу решает горизонтальный гидравлический пресс горячей штамповки

Горизонтальный гидравлический пресс горячей штамповки используется для серийного изготовления автомобильных полуосей, приводных и шлицевых валов.

Характеристики ГШЮ-77(7В)

Модель (по базе 91Т)ГШЮ-77(7В)

Ключевые преимуществавысокая точность, высокий уровень безопасности

Тип станкагидравлический пресс горячей штамповки

Тип гидросистемысервогидравлическая, обычная

Напряжение220 В/380 В/415 В

Горизонтальный гидравлический пресс горячей штамповки - гибкость поставки.

Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ГШЮ-77(7В) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата актуализации информации: 08.09.26

Производитель и параметры оборудования проверены.
