Артикул: 505-952
Модель: ЯВЭ-91(9Ю)
Секция: Дополнительная

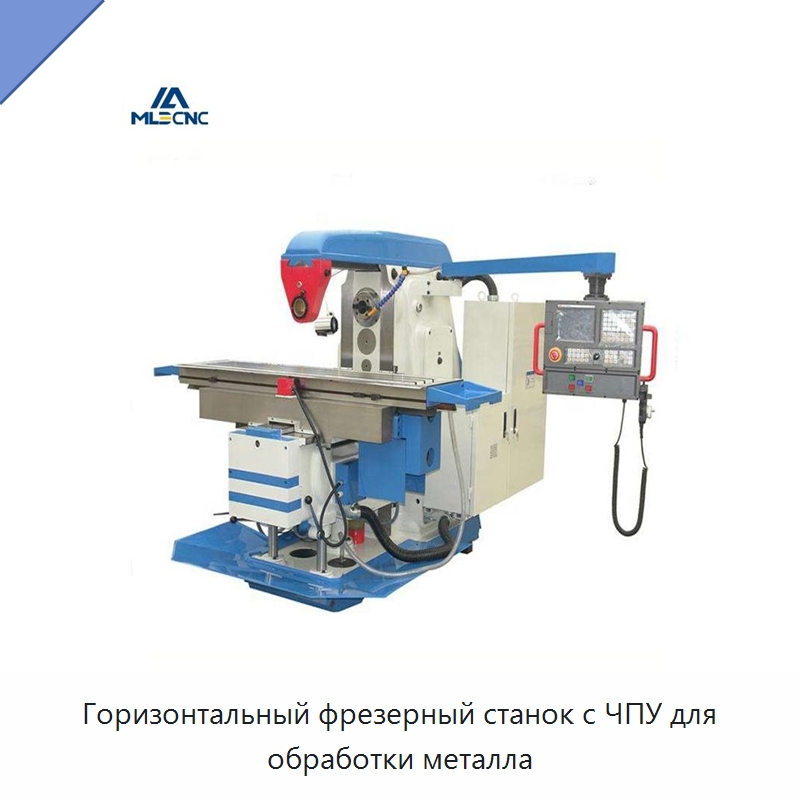

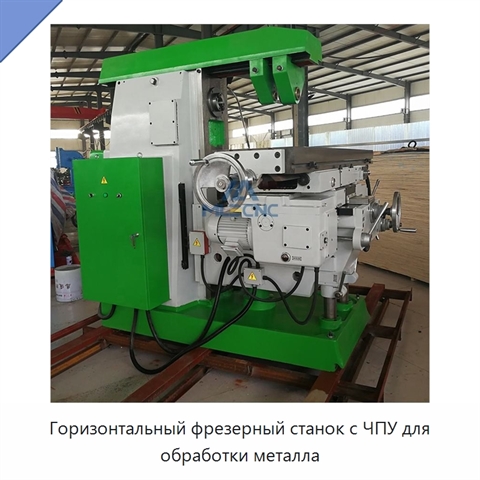

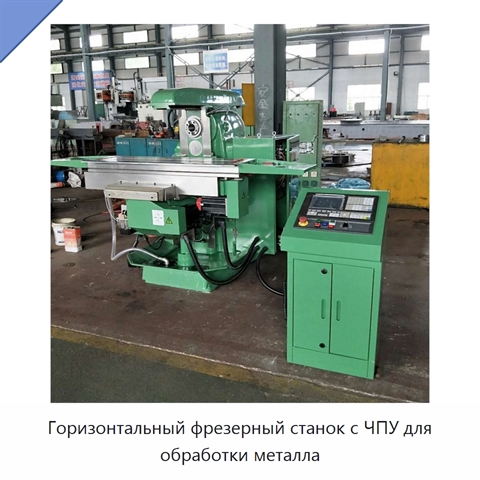

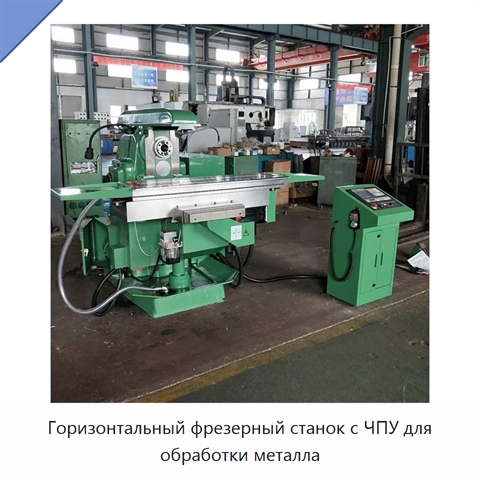

Горизонтальный фрезерный станок с ЧПУ для обработки металла
Фрезерный станок с ЧПУ выполнен с подъемной рабочей платформой, обладающей высокой жесткостью и рассчитанной на большие нагрузки. Шпиндельный узел имеет конус ISO50 (7:24), диапазон частоты вращения 30–1500 об/мин с 18 ступенями, импульсное устройство для переключения и быстрого торможения, максимальный крутящий момент 1000 Н·м и двигатель мощностью 7,5 кВт; расстояние от оси шпинделя до стола составляет 20–370 мм. Станок и важные механические детали изготовлены из легированной стали, изнашиваемые детали — из износостойкого материала, а направляющие выполнены из пластика для обеспечения достаточного срока службы. Три направления движения оснащены ограничителями для безопасности оператора и оборудования; также предусмотрено управление несколькими станками. Система смазки включает устройства для важных деталей передачи и подшипников, а индикатор предназначен для регулярного контроля. Размер рабочего стола — 1320×320 мм; на нем предусмотрены три Т-образных паза шириной 18 мм с расстоянием 80 мм, максимальная нагрузка — 320 кг, перемещение по осям X, Y и Z — соответственно 900, 290 и 270 мм, а расстояние от вертикальной направляющей колонны до центра стола составляет 225–505 мм. Быстрая подача по осям X, Y и Z равна 6000/3000/6000 мм/мин, рабочая подача — 6–3200/3–1600/6–3200 мм/мин; крутящий момент двигателей продольного и поперечного перемещения составляет 12 Н·м, вертикального перемещения — 22 Н·м. Габаритные размеры изделия составляют 2300×2055×2400 мм, масса — 3000 кг.
Задать вопрос Искать на Baidu
Какую задачу решает фрезерный станок с ЧПУ
Фрезерный станок с ЧПУ применяют для выполнения операций резания твердосплавным инструментом при высокоскоростной обработке.
Характеристики ЯВЭ-91(9Ю)
Модель (по базе 91Т)ЯВЭ-91(9Ю)
Конус шпинделяISO50
Перемещение стола по оси X (мм)900 мм
Перемещение стола по оси Y (мм)290 мм
Перемещение стола по оси Z (мм)270 мм
Типвертикальный
Напряжениепо требованию заказчика
Фрезерный станок с ЧПУ - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЯВЭ-91(9Ю) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЯВЭ-91(9Ю) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Информация проверена на актуальность: 08.10.26
Сведения о производителе и характеристиках актуальны.
