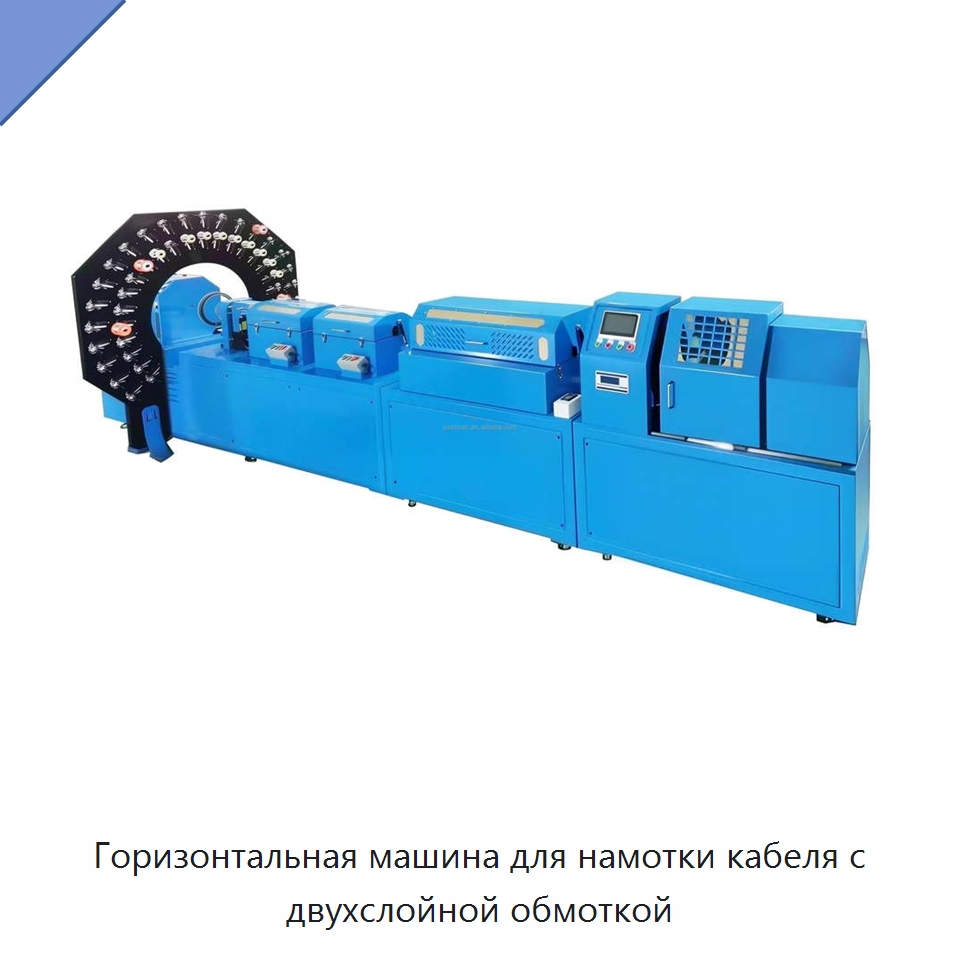

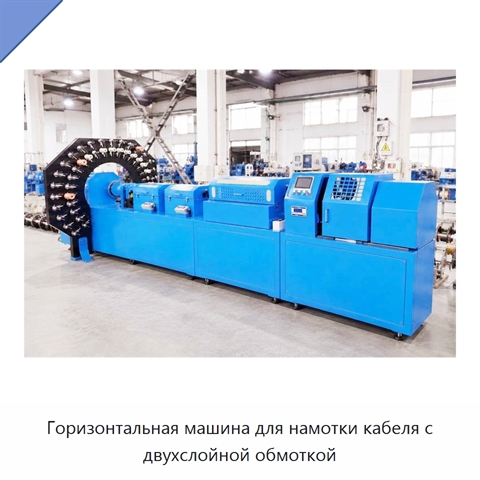

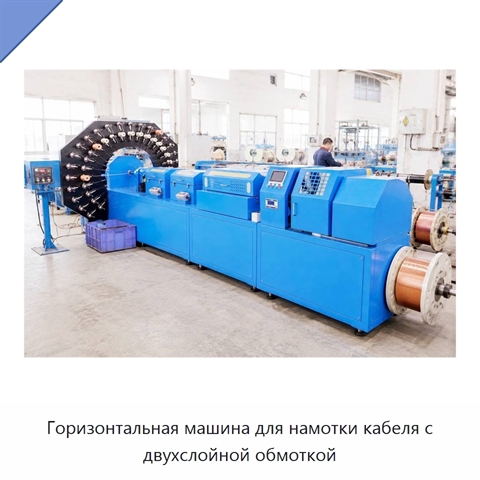

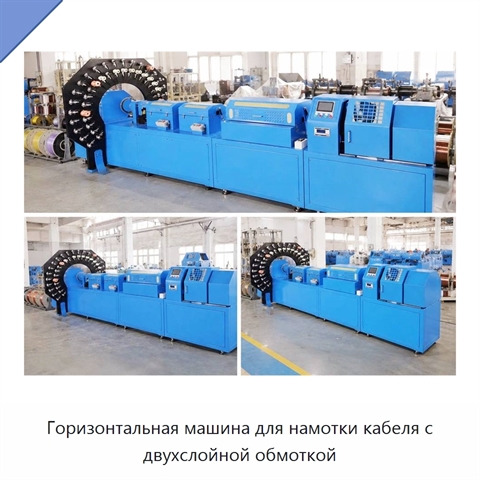

Горизонтальная машина для намотки кабеля с двухслойной обмоткой

Name: Горизонтальная машина для намотки кабеля с двухслойной обмоткой
SKU: 547-151

Оборудование выполняет скручивание и обмотку кабеля лентой за одну операцию. Максимальная частота вращения составляет 3000 об/мин. Машина рассчитана на работу с жилой размером от 0,10 до 0,30 мм и экранирующим проводом размером от 0,02 до 0,05 мм. Шпиндель экранирующего провода имеет значение 60. Параметры питания составляют 380 В при частоте 50 Гц, суммарная мощность — 10 кВт. Размер катушки составляет 203,2 мм, ее ширина — 203 мм, наружный диаметр — 106 мм; для типа катушки предусмотрены ширина 80 мм и наружный диаметр 80 мм. Шаг скрутки составляет от 2,0 до 9,0 мм. Натяжение намотки контролируется автоматически. Функции оборудования включают автоматическую остановку, счет метража и обнаружение обрывов внутреннего и внешнего провода в цепях жилы и экранирующего провода. Управление выполняется с помощью ПЛК, сервоприводов и преобразователей частоты; обеспечивается стабильная и надежная работа. Габариты оборудования — 5,5 м × 1,5 м × 1,8 м, масса — 1500 кг.

Наименование производителя

Horizontal Cable Winding Machine Double Layer Tape Wrapping Machine for Ultra Fine MCC Cable

Задать вопрос Искать на Baidu

Какую задачу решает машина для намотки кабеля

Машина для намотки кабеля применяется для производства сверхтонкого коаксиального кабеля и выполнения обмотки лентой.

Монтаж кабельных линий

Характеристики НРЮ-42(8Б)

Модель (по базе 91Т)НРЮ-42(8Б)

Габариты (Д×Ш×В)5,5 м × 1,5 м × 1,8 м

Режим работыавтоматический

Масса (кг)1500

Машина для намотки кабеля - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации НРЮ-42(8Б) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней сверки данных: 28.09.26

Производитель и характеристики проверены.
