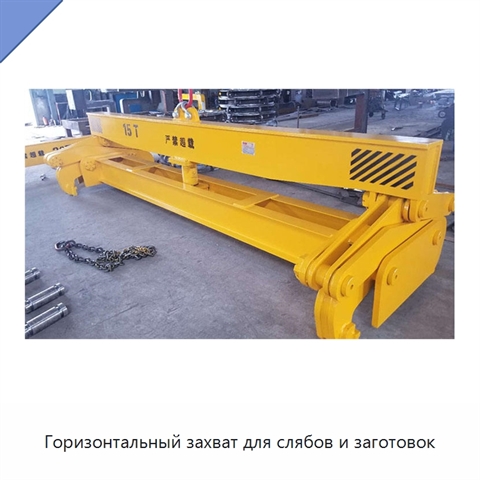

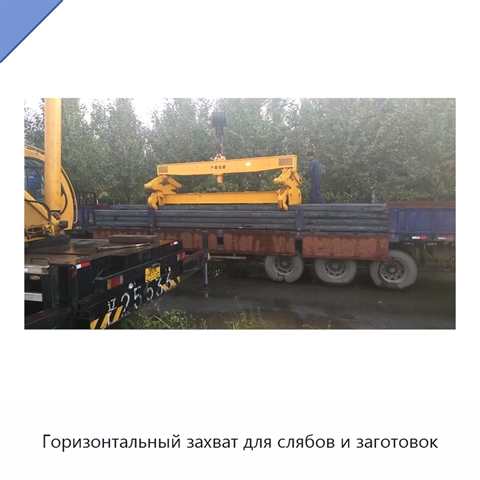

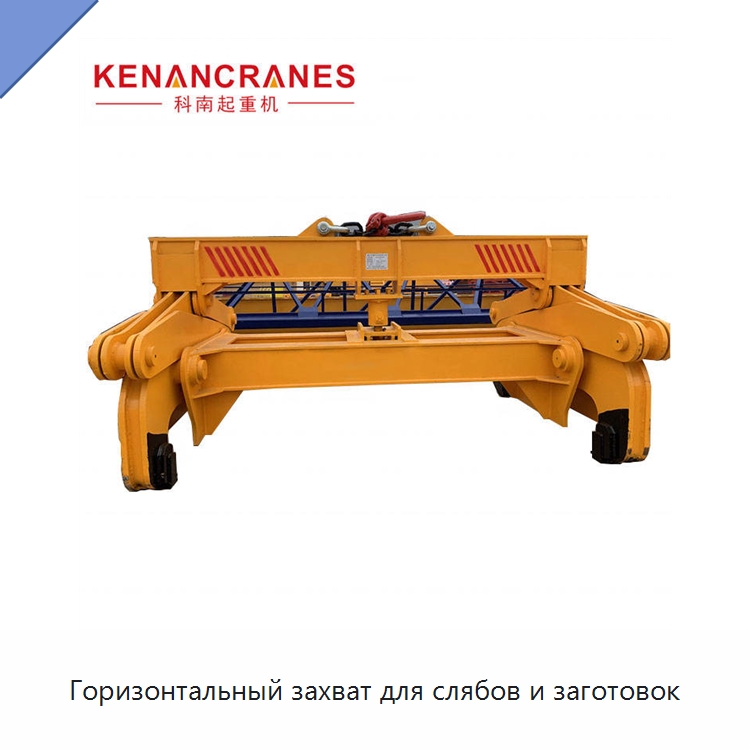

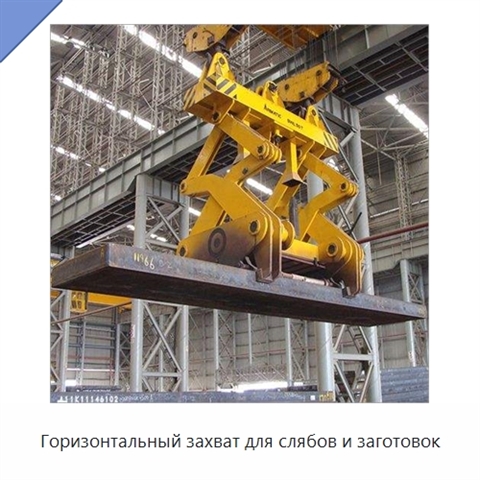

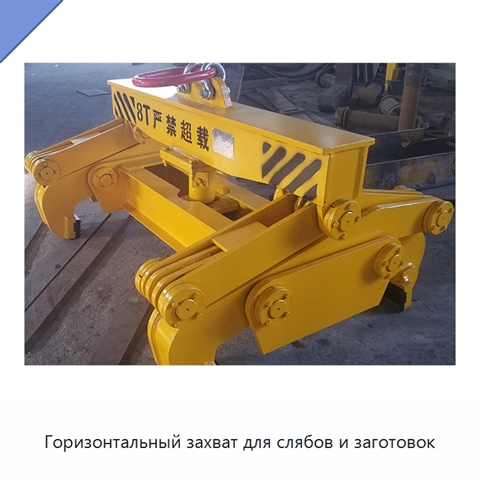

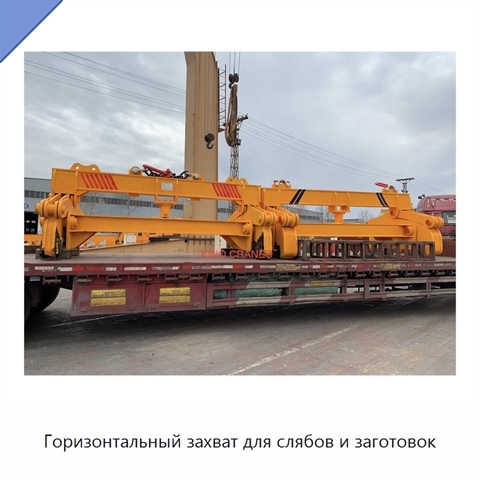

Горизонтальный захват для слябов и заготовок

Захват работает по принципу рычага и зажимает заготовку без внешнего усилия. Рычажный механизм создает усилие, удерживающее заготовку за счет трения, а гравитационный механизм управляет раскрытием и смыканием захвата. Механизм отличается гибким действием и обеспечивает надежное удержание. Затвор изготовлен из высокопрочной износостойкой легированной стали. Конструкция может быть фиксированной или регулируемой: высота H регулируется бесступенчато для подъема заготовок разных размеров и с разным количеством слоев. Захват оснащен двумя парами съемных губок, выкованных из высокопрочной легированной стали; после термообработки на губках приварены твердосплавные стержни, обеспечивающие высокую прочность и вязкость. Рычаг зажима и соединительный рычаг имеют I-образное или T-образное сечение, а соединение с валом выполнено во втулочном исполнении, что обеспечивает большую жесткость и длительный срок службы. Соединение с краном может проектироваться с учетом фактических условий. После соединения с крюком возможна конструкция трехветвевого захвата для длинных слябов. Для высокотемпературных заготовок предусмотрена смазка через маслозаливные отверстия, а для заготовок нормальной температуры используется масло из масляного бака. Исполнения имеют допустимую рабочую нагрузку 2, 3, 5, 10, 15 или 20 т. Диапазоны диаметра составляют соответственно 160–300, 200–350, 250–420, 320–450, 380–550 и 450–700 мм; длина — 2000, 2000, 2000, 2500, 3000 и 3000 мм; высота — 1560, 2100, 2460, 2590, 2680 и 3050 мм.

Наименование производителя

Hot Sale Safty Horizontal High Steel Sling/Slab Clamp/Billet Clamp
