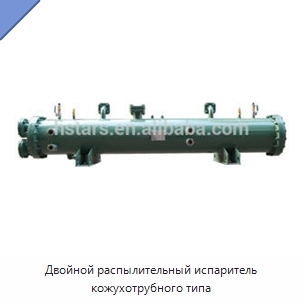

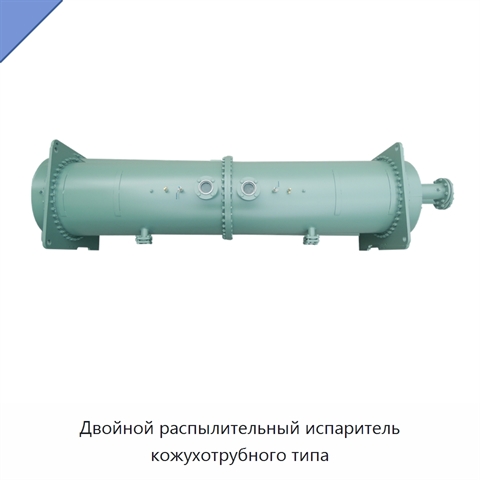

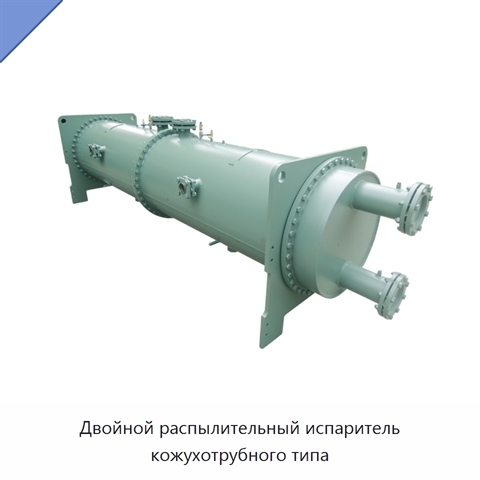

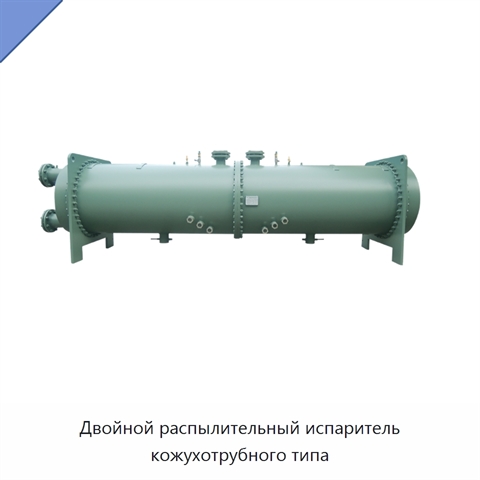

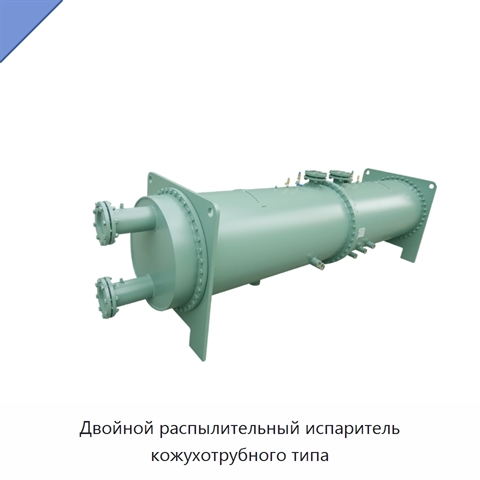

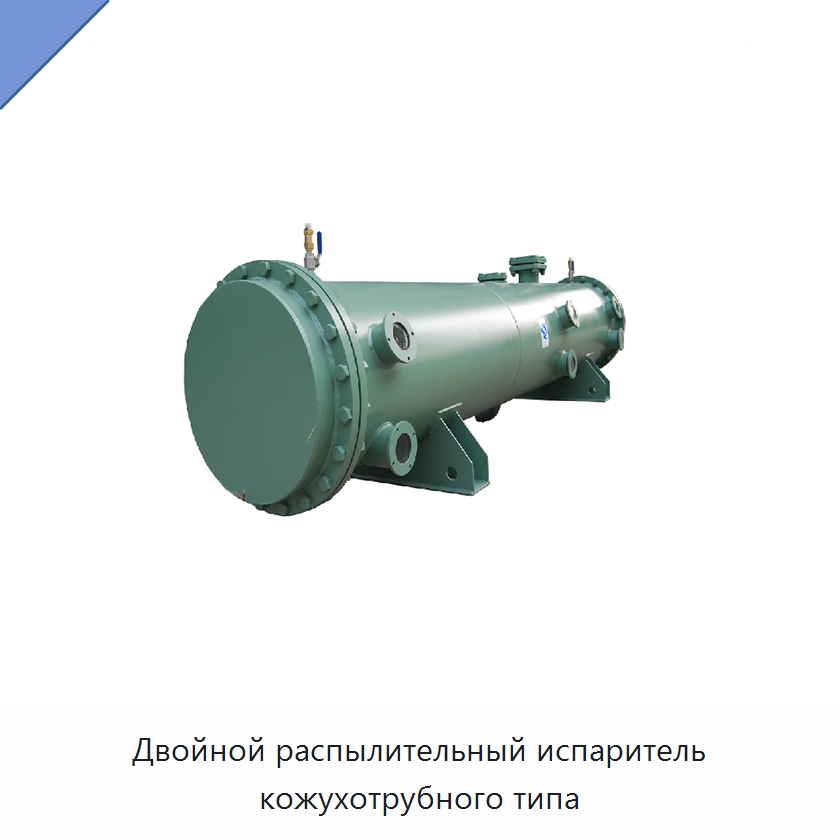

Двойной распылительный испаритель кожухотрубного типа

Двойной распылительный испаритель представляет собой кожухотрубный теплообменник с распылительным устройством. После дросселирования и снижения давления жидкий хладагент через вход поступает в распределитель, который равномерно распыляет его на пучок теплообменных труб. Под действием силы тяжести жидкость стекает по наружной поверхности труб, образуя плёнку. Она поглощает тепло охлаждаемой воды, движущейся внутри труб, и переходит в газообразное состояние; вода при этом охлаждается. Плёночное испарение снаружи труб обеспечивает малую разность температур при теплопередаче и высокий коэффициент теплопередачи. По сравнению с испарителем затопленного типа требуется меньшая заправка хладагентом. После испарения хладагент возвращается в компрессор, а холодильное масло стекает и собирается в нижней части испарителя, что упрощает возврат масла. Номинальный режим рассчитан на температуру испарения 5 °C, перегрев 5 °C, температуру воды на входе 12 °C и на выходе 7 °C.

Наименование производителя

Industrial Double Spray Evaporator Price,refrigeration & Heat Exchange Parts Equipment,shell and Tube Heat Exchanger by H.Stars
