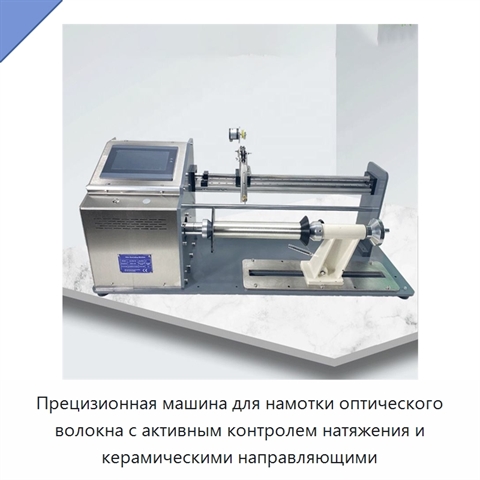

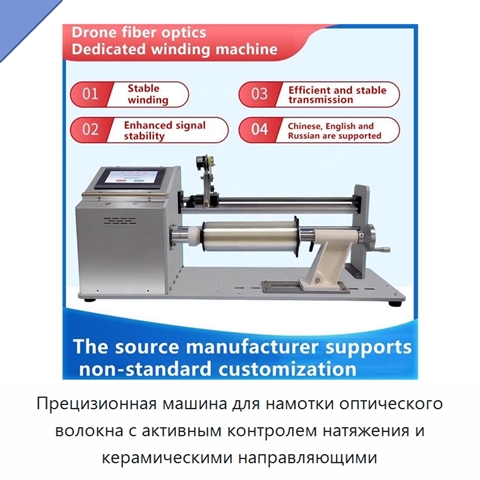

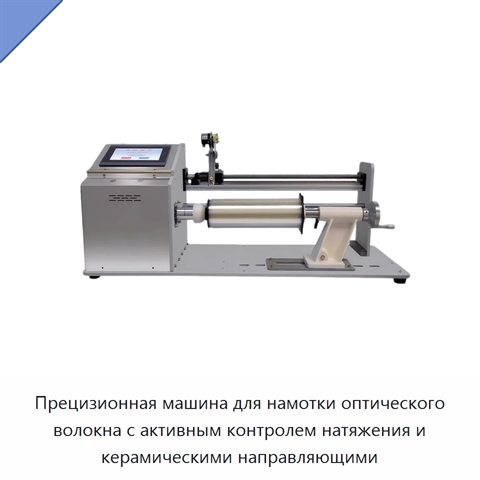

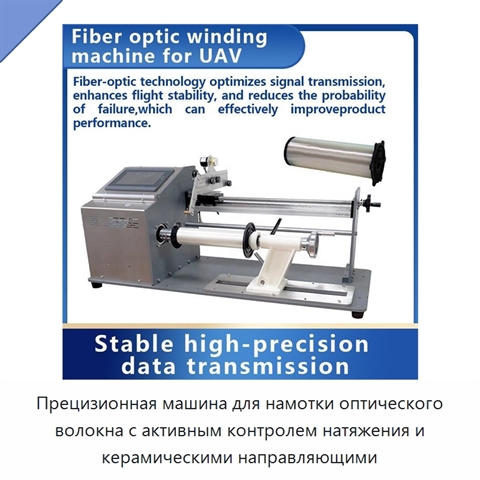

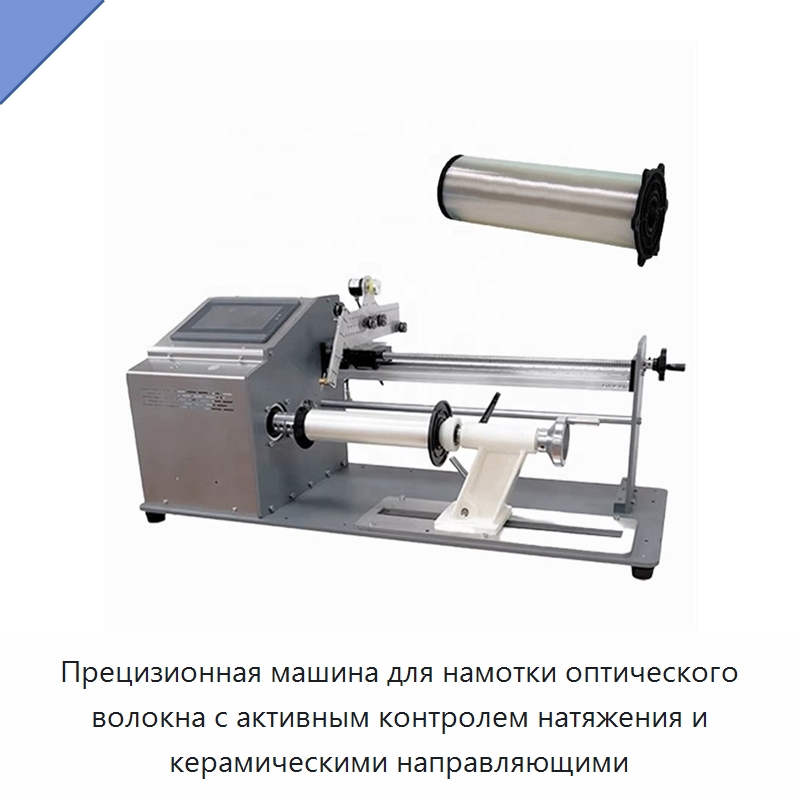

Прецизионная машина для намотки оптического волокна с активным контролем натяжения и керамическими направляющими

Машина предназначена для высокоточной намотки нитевидных материалов, включая оптические волокна, при серийном изготовлении волоконных бобин. Она оснащена мощным двигателем; максимальная частота вращения шпинделя составляет 2400 об/мин. Рабочий ход равен 370 мм, а максимальный диаметр намотки — 340 мм. Интеллектуальная система управления с сенсорным экраном поддерживает сложные схемы намотки. Активное управление натяжением при размотке выполняется механическим или магнитным натяжителем. Керамические направляющие для волокна и плавный криволинейный профиль ускорения и замедления помогают защищать хрупкие нити при работе. Диапазон допустимого диаметра наматываемого материала составляет 0,025–20 мм. Размер скользящего стола — 60 см, максимальная длина намотки — 30 км. Независимый энкодер подключён к системам измерения, подсчёта витков и подсчёта слоёв. Зажимное приспособление оснащено стандартной верхней головкой двутаврового типа. Габаритные размеры машины — 960 × 360 × 410 мм, масса нетто — 57 кг. Номинальное входное напряжение находится в диапазоне 100–220 В и автоматически адаптируется; мощность составляет 1000 Вт.

Наименование производителя

ITC-PLC-70 Fiber Optic Precision Winding Machine - 2400 RPM Max Spindle Active Payoff Tension Control Ceramic Guides
