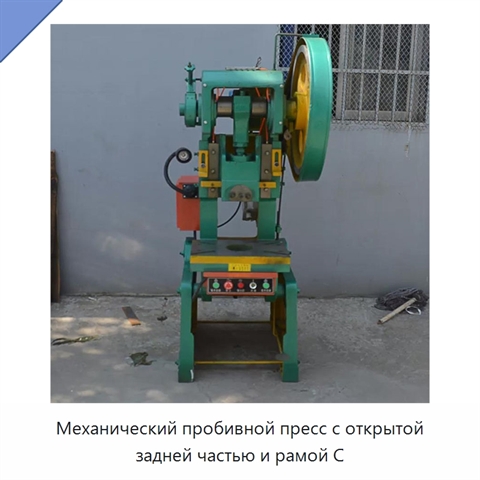

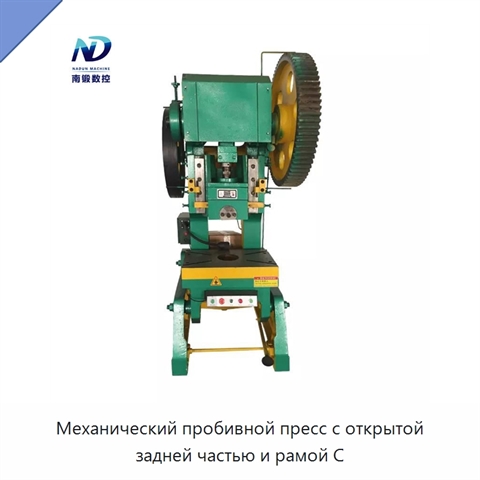

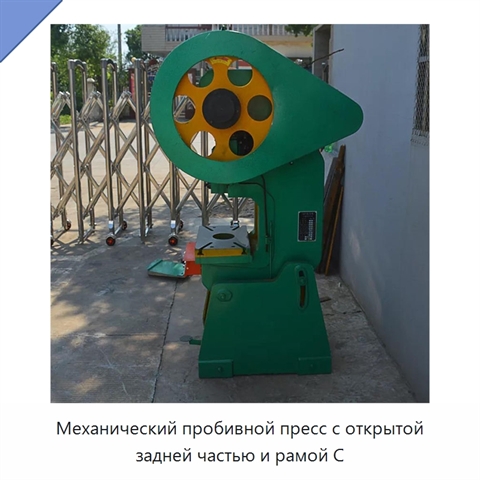

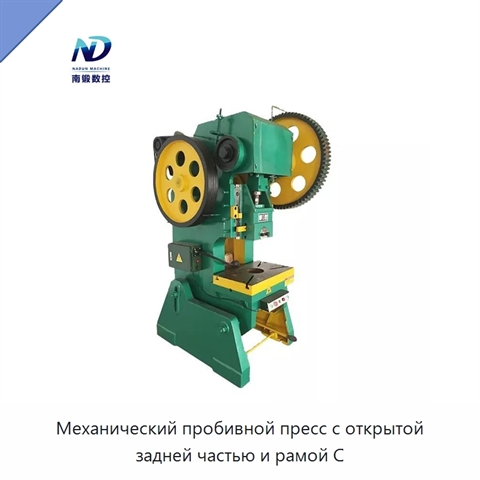

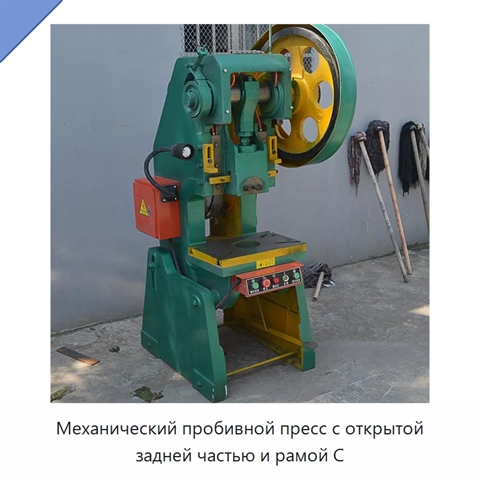

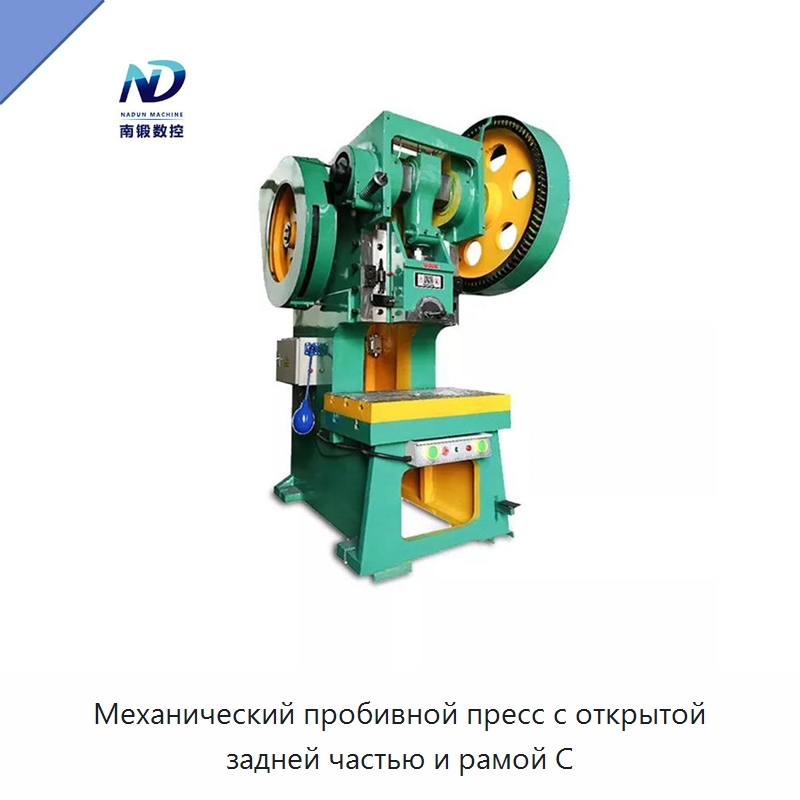

Механический пробивной пресс с открытой задней частью и рамой C

Пресс работает по кривошипно-шатунной схеме: двигатель вращает маховик, который через вал и малую шестерню передаёт движение большой шестерне. Большая шестерня через муфту приводит коленчатый вал, а коленчатый вал перемещает ползун. Жёсткая поворотная муфта имеет простую конструкцию, ленточный тормоз регулируется. Предохранительное устройство от перегрузки защищает машину от повреждений. Горизонтальное расположение коленчатого вала упрощает обслуживание. Для исполнений с номинальным усилием 100, 160, 250 и 400 кН частота ходов ползуна составляет соответственно 140, 130, 70 и 45 ходов в минуту, а ход ползуна — 50, 60, 70 и 100 мм. Высота закрытия составляет 155, 183, 210 и 240 мм, регулировка высоты штампа — 40, 40, 40 и 50 мм. Расстояние от центра ползуна до станины равно 120, 170, 185 и 230 мм. Размеры рабочей поверхности стола составляют 350x220, 450x280, 520x320x45 и 650x420x65 мм, мощность двигателя — 1,1, 1,5, 2,2 и 3 кВт, масса — 300, 560, 1000 и 2100 кг соответственно.
