Артикул: 230-568
Модель: ЭГЯ-77(2У)
Секция: Дополнительная

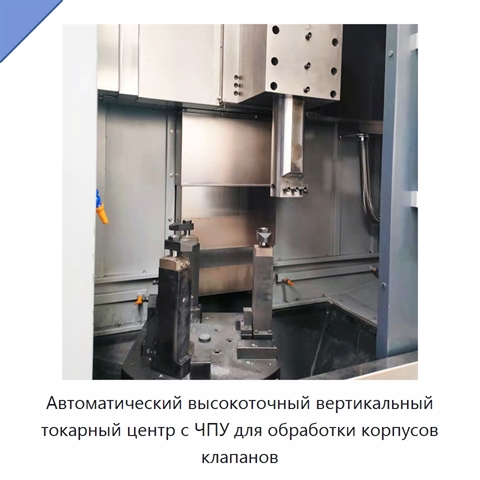

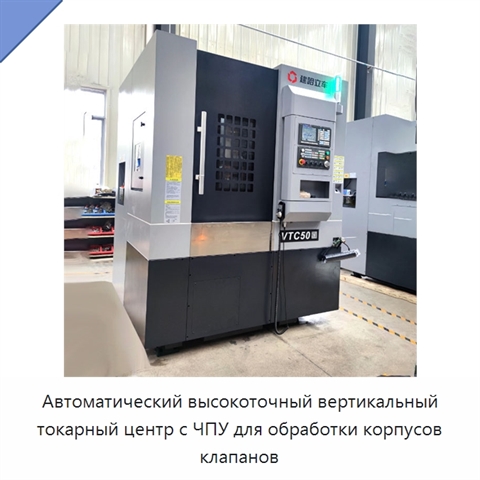

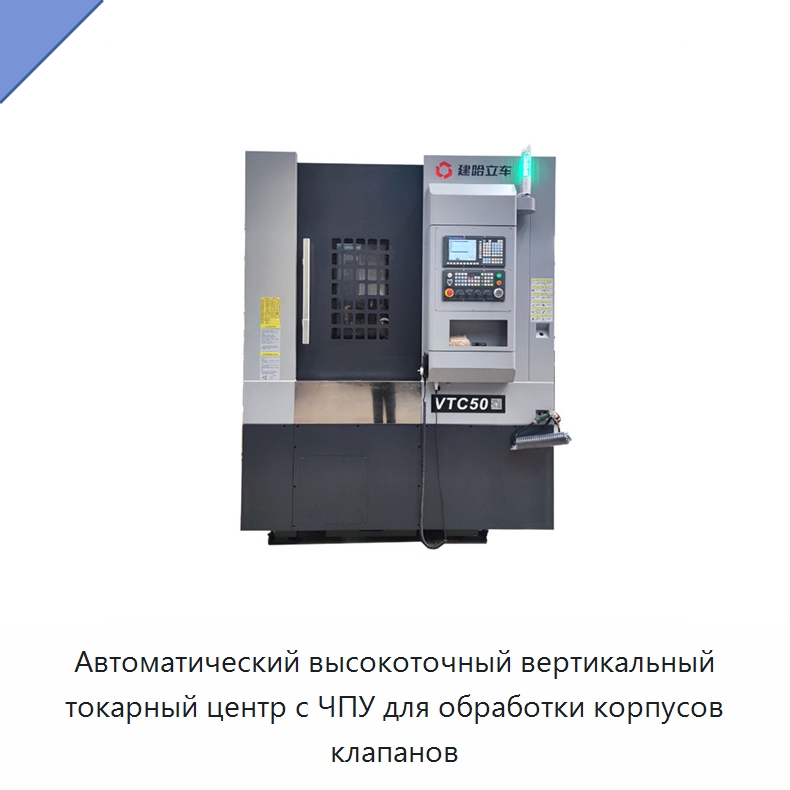

Автоматический вертикальный токарный центр с ЧПУ для обработки деталей клапанов

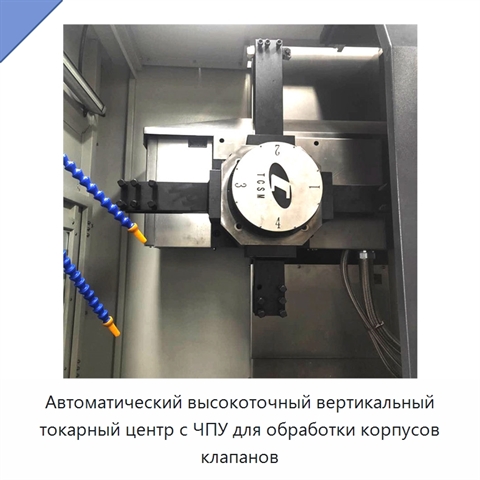

Автоматический вертикальный токарный центр с ЧПУ предназначен для обработки коротких тяжёлых заготовок большого диаметра, включая корпуса, крышки и диски клапанов. Гравитационное зажатие способствует достижению высокой концентричности и качества ответственных уплотнительных поверхностей. Перемещение по каждой из двух координатных осей составляет 500 мм. Максимальный диаметр вращения равен 650 мм, диаметр точения — 500 мм, высота точения — 500 мм. Частота вращения шпинделя достигает 1000 об/мин, а мощность его серводвигателя составляет 15 кВт при 750 об/мин. Наружный диаметр шпинделя равен 130 мм, внутренний — 55 мм. Станок оснащён гидравлическим патроном размером 381 мм и горизонтальной восьмипозиционной револьверной головкой. На каждой координатной оси установлены две направляющие шириной 45 мм и шариковый винт диаметром 40 мм. Повторяемость позиционирования составляет ±0,005 мм, точность позиционирования — ±0,01 мм, минимальный программируемый шаг — 0,001 мм. Оборудование имеет полное защитное ограждение. Допустимая температура рабочей среды составляет 5–38 °C при влажности менее 85 %. Масса станка равна 5,0 т, упаковочные размеры — 2100 × 2500 × 2750 мм.
Задать вопрос Искать на Baidu
Какую задачу решает вертикальный токарный центр с ЧПУ
Вертикальный токарный центр с ЧПУ применяется для серийной обработки корпусов, крышек и дисков промышленных клапанов.
Характеристики ЭГЯ-77(2У)
Модель (по базе 91Т)ЭГЯ-77(2У)
Система управления ЧПУдва варианта системы управления
Обрабатывающая способностьсредняя нагрузка, тяжёлая нагрузка
Количество шпинделейодин
Количество осей3, 2
Количество позиций резцедержателя8
Напряжение110 В, 220 В, 380 В, 480 В
Вертикальный токарный центр с ЧПУ - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЭГЯ-77(2У) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЭГЯ-77(2У) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Дата последней проверки актуальности информации: 06.09.26
Производитель и технические характеристики подтверждены.
