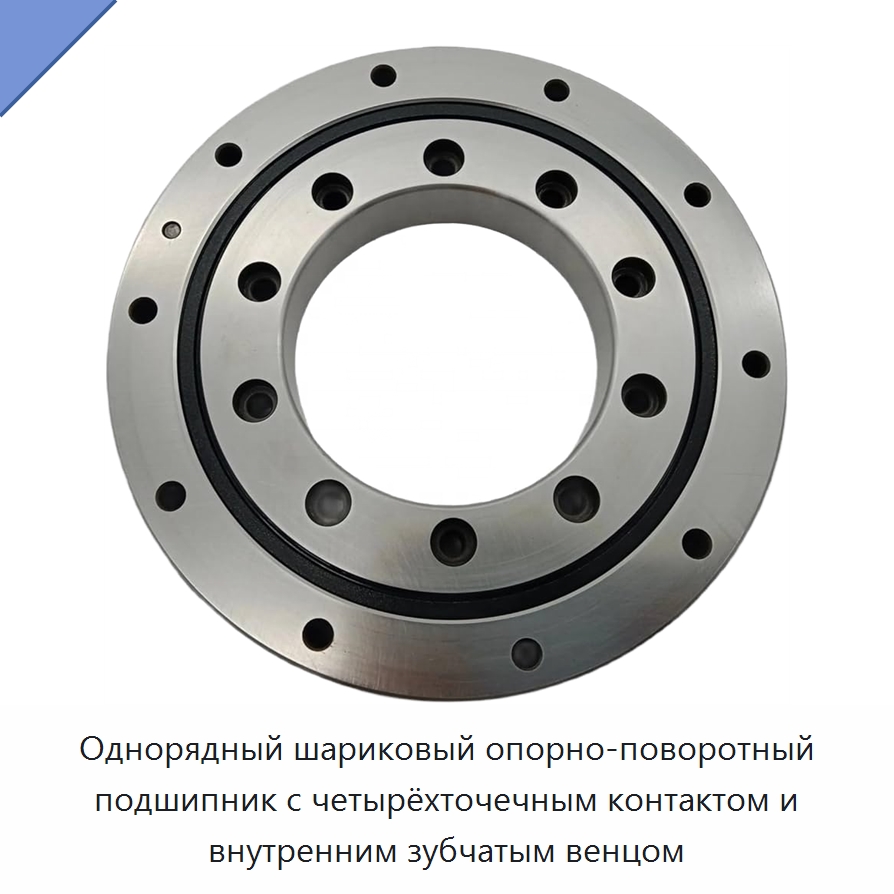

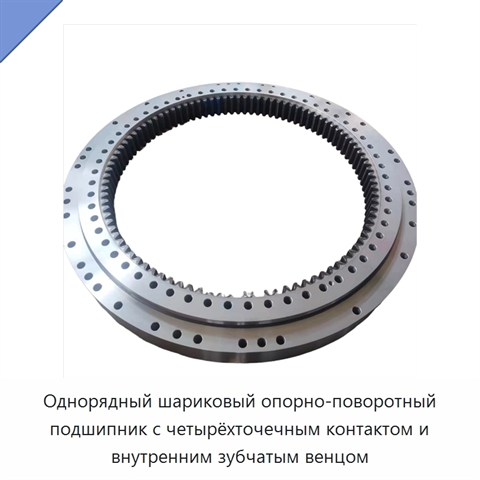

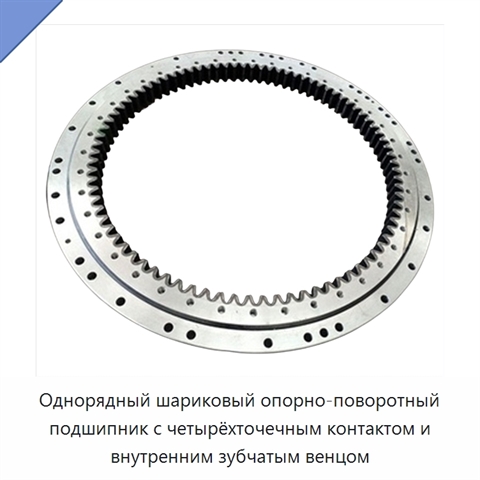

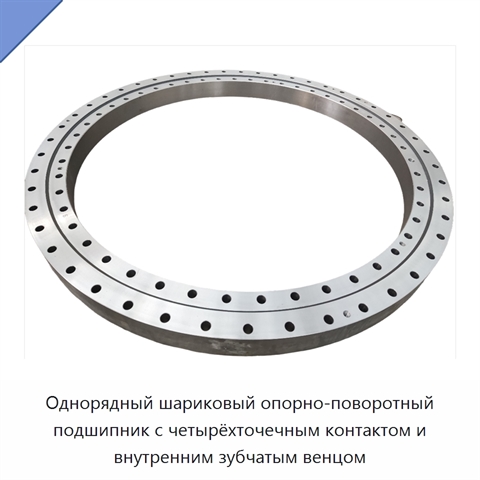

Однорядный шариковый опорно-поворотный подшипник с четырёхточечным контактом и внутренним зубчатым венцом

Опорно-поворотный подшипник состоит из двух колец и имеет компактную конструкцию. Диаметр изделия может находиться в диапазоне от 100 до 15 000 мм. Дорожки качения подвергаются поверхностной закалке, при этом глубина упрочнённого слоя составляет не менее 4 мм, а ширина мягкой зоны не превышает 50 мм. После чернового точения заготовку проверяют ультразвуковым дефектоскопом для выявления трещин и других дефектов. Обработку зубьев для соответствующих исполнений выполняют до шлифования, чтобы обеспечить требуемую точность зубчатого венца. Отверстия сверлят на станке с числовым программным управлением; перед сверлением проверяют точность размеров по чертежу. Финишную обработку выполняют шлифовальным кругом зернистостью 46 или 60 для получения требуемой чистоты поверхности и размерной точности. После шлифования проводят предварительную сборку, рассчитывают и регулируют зазор, затем проверяют пусковой момент трения. При неудовлетворительном результате повторно регулируют дорожку качения и зазор.

Наименование производителя

Jiawei CCS ABS Certified Luoyang JW LYJW Chrome Steel Slewing Ring Swing Bearing Four Point Contact Single Row Contact Ball
