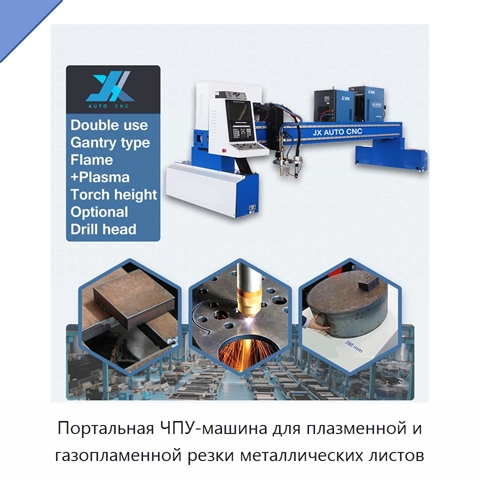

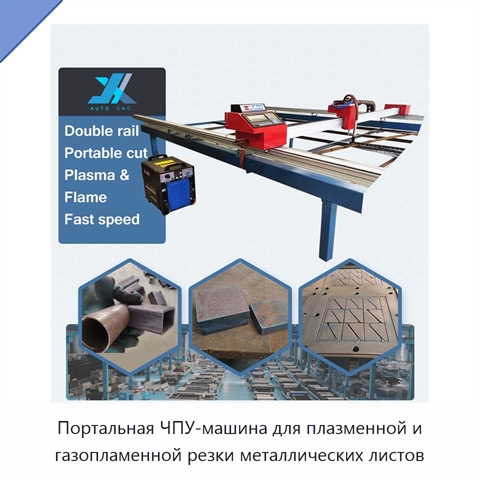

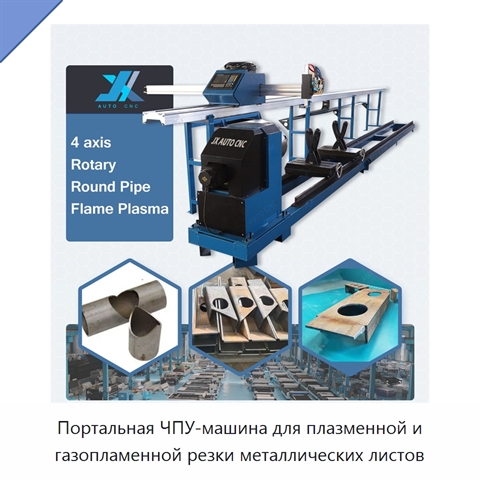

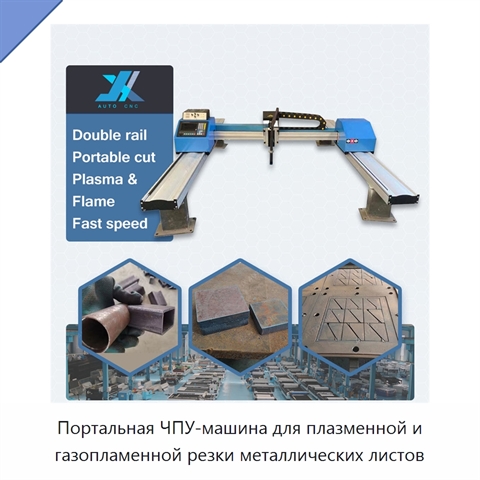

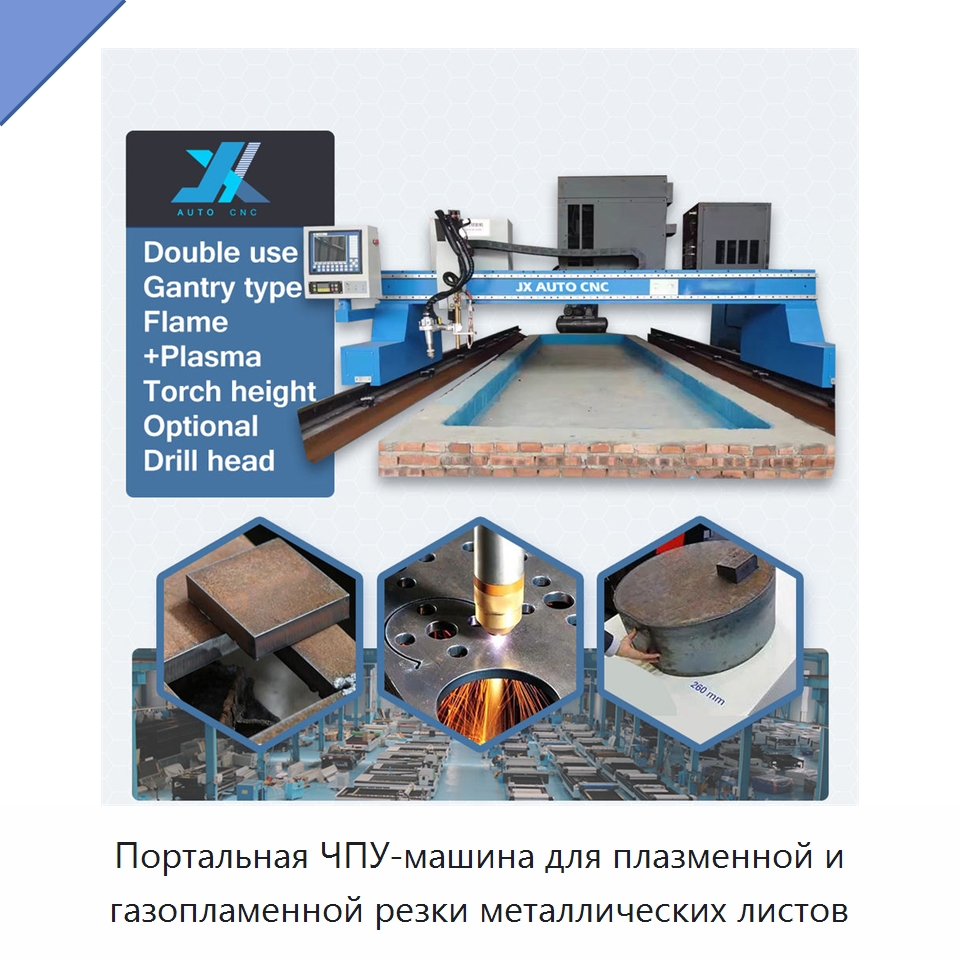

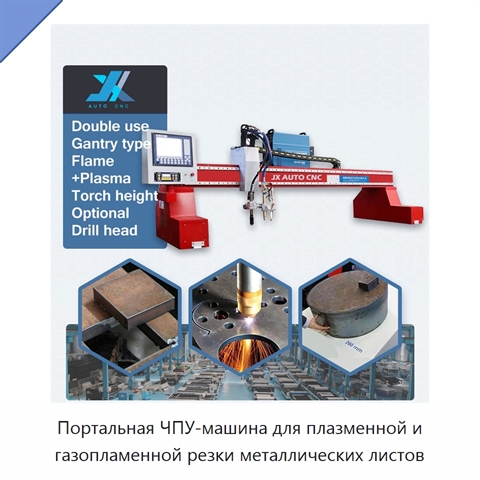

Портальная ЧПУ-машина для плазменной и газопламенной резки металлических листов

Портальная ЧПУ-машина имеет конструкцию из квадратной трубы, прошедшую снятие внутренних напряжений и поверхностную обработку окислением. Конструкция отличается высокой жёсткостью, прочностью и коррозионной стойкостью. Кабельная цепь подъёмника резака защищает воздушные трубки и провода. Поперечная балка поддерживает один основной и несколько сервоприводных механизмов горизонтального перемещения; на ней можно установить до шести подъёмников, каждый с резаком и подъёмным механизмом. Продольное перемещение выполняется с двух сторон. В продольной системе используются высокоточная рейка и усиленный рельс № 40; рабочая поверхность обработана чистовым шлифованием для плавного хода. Рабочий диапазон резки составляет 1500×3000 мм, скорость — 0–8000 мм/мин. Толщина газопламенной резки составляет 6–200 мм, плазменной — 1–35 мм в зависимости от мощности плазменного источника. Точность перемещения — ±0,2 мм/м. Максимальное давление газа составляет 0,1 МПа, кислорода — 0,7 МПа. Рабочая температура — от −5 до 45 °C. Мощность оборудования — 8,5 кВт. Плазменный источник рассчитан на ток 63–200 А и бесконтактный поджиг дуги. Предусмотрена аварийная остановка. Поперечное движение направляется стандартной Т-образной направляющей, а продольное — специальной лёгкой направляющей. Питание осуществляется переменным током 220/380 В с допуском ±10 % при частоте 50/60 Гц; входное напряжение составляет 220 В при 50 Гц. Режимы резки включают O2/C3H8 или C2H2.
