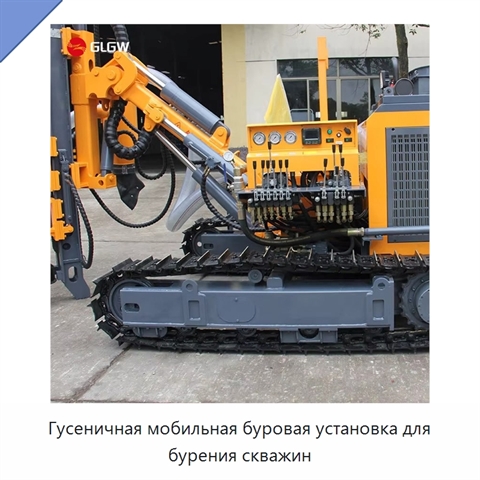

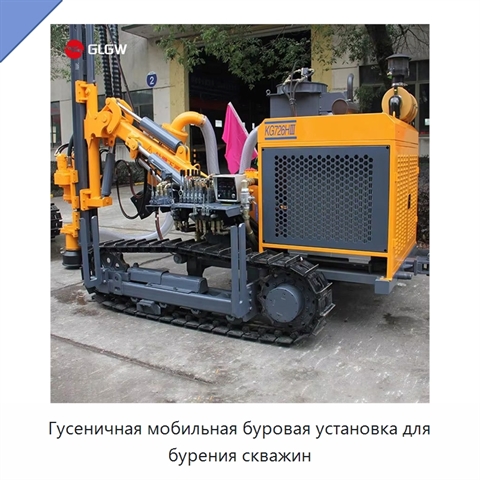

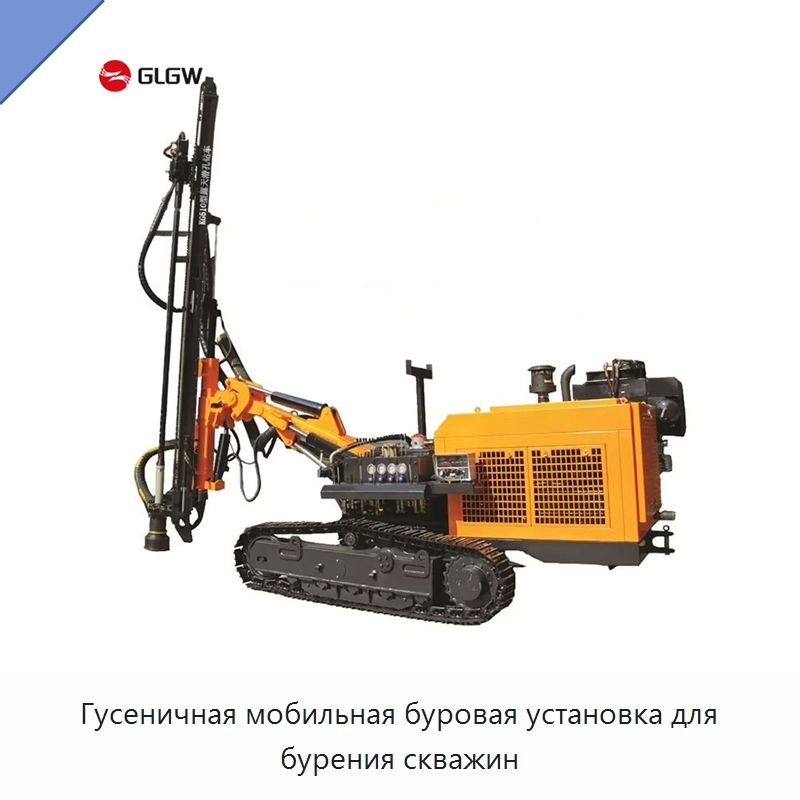

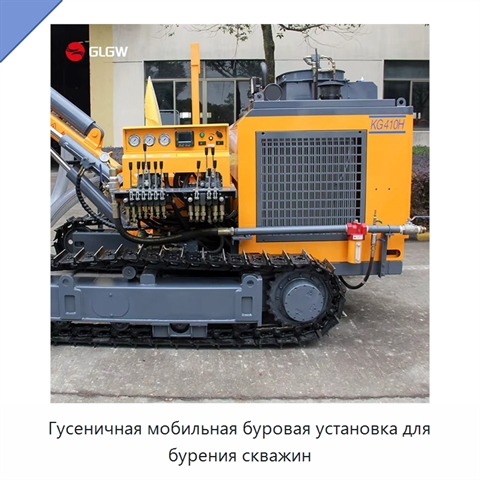

Гусеничная мобильная буровая установка для бурения скважин

Гусеничная мобильная установка предназначена для бурения скважин в породах с твёрдостью f=6–20. Диаметр бурения составляет 105–152 мм, а глубина экономичного бурения — 25 м. Масса полной машины предусмотрена в вариантах 6500 и 7000 кг. Габаритные размеры зависят от исполнения: 6800×2200×2850 мм или 6800×2450×2850 мм. Частота вращения регулируется в диапазоне 0–100 об/мин, крутящий момент равен 3000 Н·м, подъёмное усилие — 40 кН. Подача выполняется гидроцилиндром и пластинчатой цепью, ход подачи составляет 3820 мм. Скорость передвижения находится в пределах 0–3,5 км/ч, допустимый уклон — до 30°, дорожный просвет — 440 мм. Балка наклоняется вниз на 135° и вверх на 50°, общий диапазон наклона составляет 185°. Стрела поворачивается на 50° влево и вправо, общий угол поворота — 100°. Угол наклона буровой стрелы составляет 50° вниз и 25° вверх, суммарно 75°. Компенсация длины балки равна 900 мм. Мощность силового агрегата составляет 58 кВт при 2200 об/мин. Для работы применяются погружной пневмоударник и буровые штанги длиной 3 м с диаметром 76 или 89 мм. Расход воздуха составляет 13–22 м³/мин. Высота горизонтального отверстия может быть от 900 до 2850 мм.

Наименование производителя

Kaishan KG510 Crawler Mobile Borehole Drilling Diameter 105-152 mm Pneumatic Rock Drilling Rig Machine China, Kaishan KG510H Portable Borehole Pneumatic diesel Rock Down the Hole Drill Rig for Open Use
