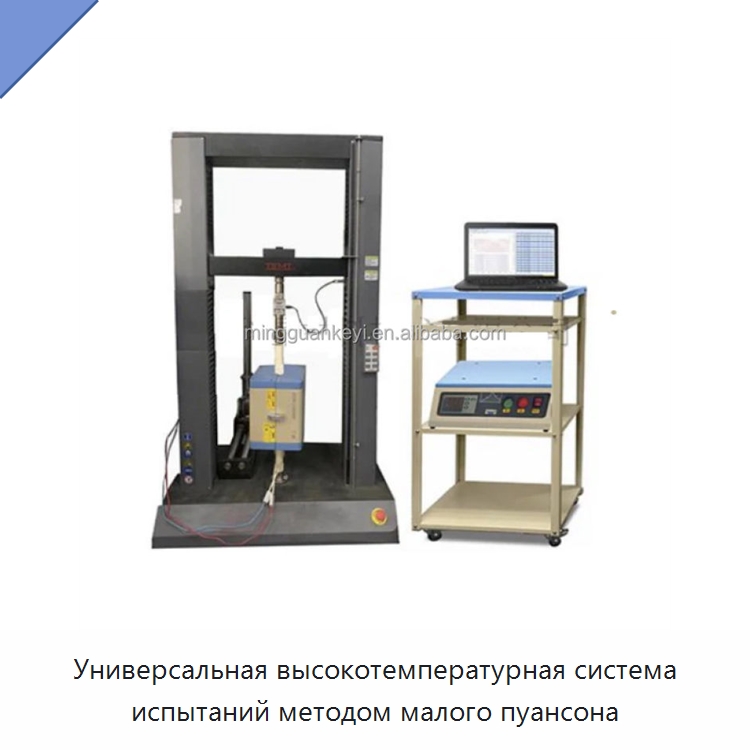

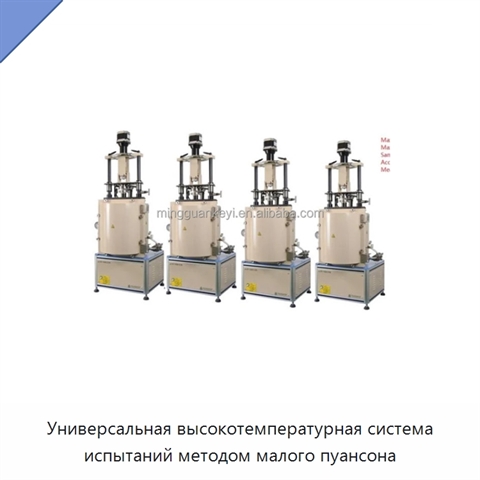

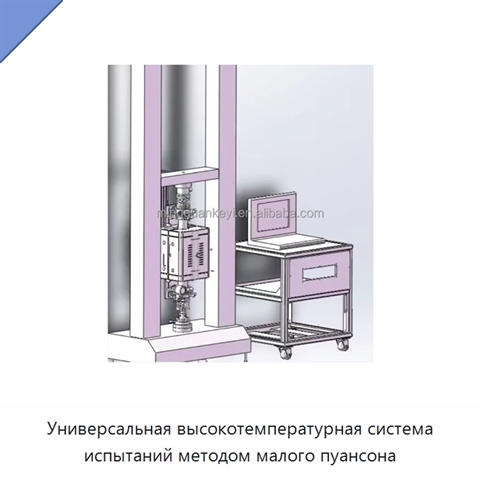

Универсальная высокотемпературная система испытаний методом малого пуансона

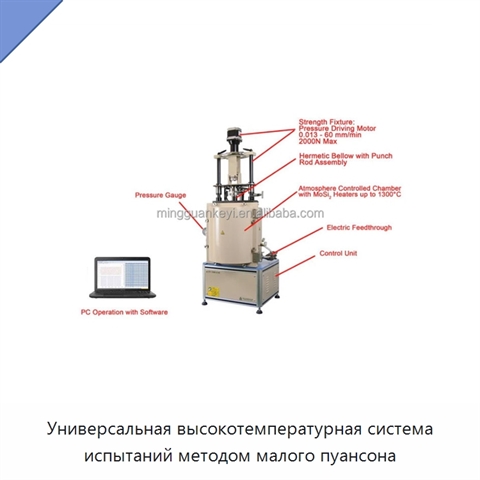

Компактная универсальная система включает разборную трубчатую печь для непрерывной работы при температуре до 1350 °C. Внутренний изолятор печи выполнен из волокна оксида алюминия, наружный слой изготовлен из стали и имеет двухслойную конструкцию. Печь размещена в герметичной вакуумной камере с дверцей на шарнирах. Рабочая атмосфера формируется инертными газами или кислородом. Механический насос обеспечивает вакуум до 10⁻² торр, а турбонасос — до 10⁻⁵ торр. Оснастка пуансон-матрица изготовлена из рекристаллизованного карбида кремния, состоит из двух частей и зажимает образец в центре матрицы. Образец имеет форму диска диаметром 8 мм и толщиной 0,5 мм; для его изготовления предусмотрен электроэрозионный станок. Толкатель выполнен из молибдена методом прецизионной обработки. Центрирующий соединитель обеспечивает расположение головки диаметром 2,5 мм по центру матрицы. Нагрузка передаётся на толкатель через двигатель постоянного тока, а шаговый двигатель обеспечивает регулируемую скорость нагружения от 0,02 до 60 мм/мин и усилие до 1000 кгс. Максимальное давление достигает 2 ГПа. Датчик нагрузки имеет точность ±0,2 Н, встроенный датчик перемещения — ±1 мкм. ПИД-контроллер поддерживает автоматическую настройку, защиту от перегрева и обрыва термопары. Ноутбук с программным обеспечением задаёт температуру и скорость толкателя, а также отображает и записывает зависимость силы от перемещения. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание ГШЭ-59(9Д) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

Lab Max. 10 T/ 1350 C High Temperature Universal Testing System (Tensile/Compression/Creep Rupture) HUT-10T-1100 60 kW, MGSI 1350°C Max. High Temperature Small Pouch Tester (HT- SPT ) up to 2GPa - OTF-1500X-S-ST
