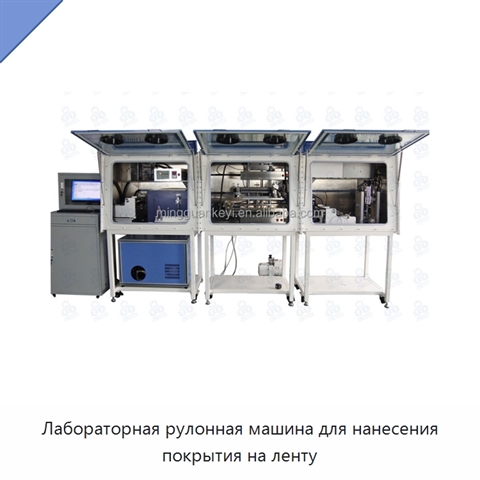

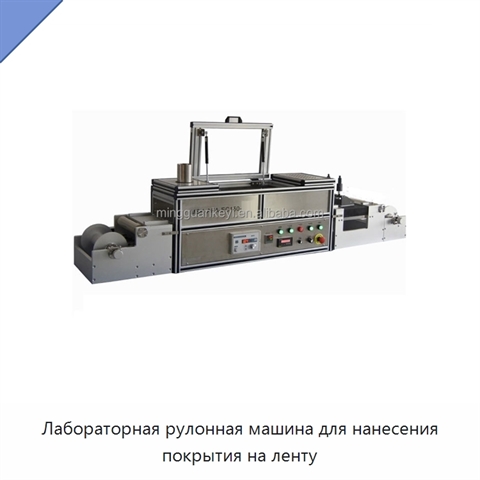

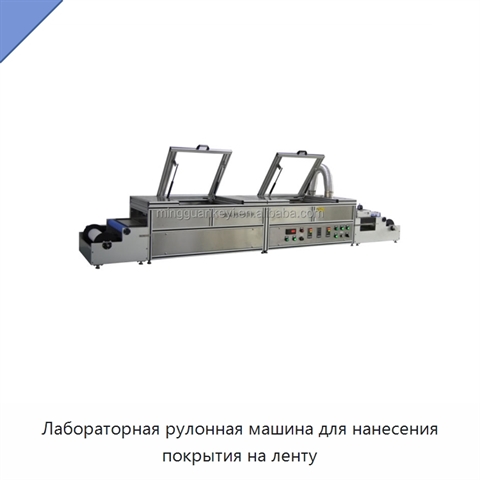

Лабораторная рулонная машина для нанесения покрытия на ленту

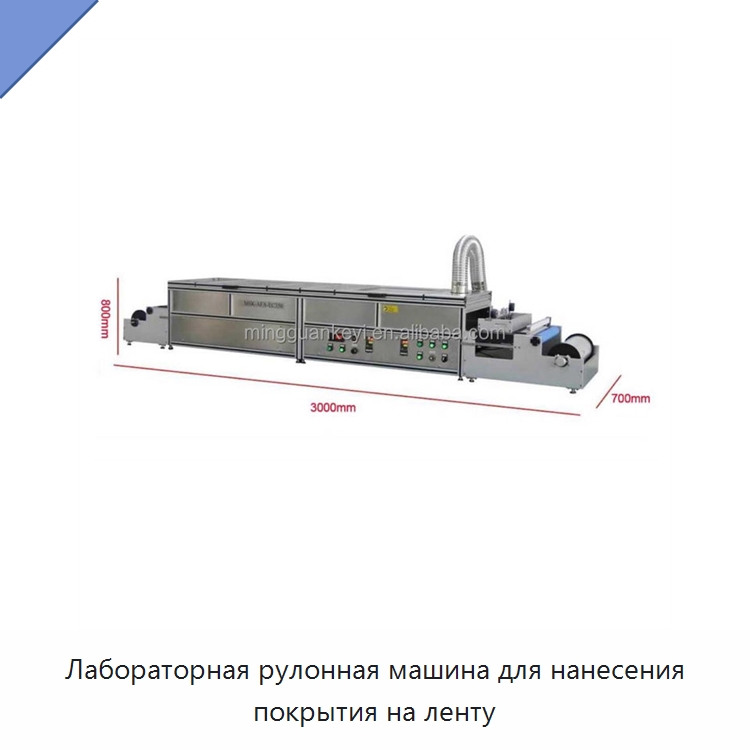

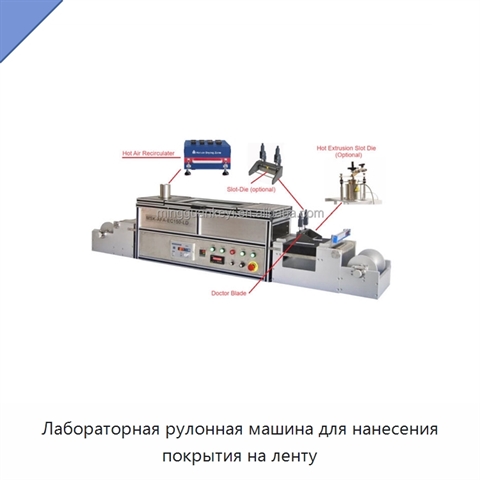

Лабораторная рулонная машина для нанесения покрытия на ленту работает по последовательной схеме: плёночная подложка разматывается, на плоской плите покрывается суспензией ножевым аппликатором, затем проходит нижний нагрев и конвекционную сушку, после чего электрод наматывается. Конвекционный сушильный нагреватель имеет длину 3 м. Электростатическая система удаления пыли создаёт среду нанесения без частиц. Покрытия можно наносить на плёночные листы слоем от 10 до 1000 мкм с точностью 10 мкм; регулировка толщины покрытия доступна в пределах 2,0–5 мм. Максимальная ширина нанесения составляет 350 мм, максимальная ширина подложки — 400 мм. Скорость нанесения регулируется в диапазоне 0–800 мм/мин. Длина покрытия зависит от толщины покрытия и подложки; обычно за один проход получают электрод длиной 4 м при фольге толщиной 10 мкм и покрытии толщиной 100 мкм. Максимальный диаметр рулона составляет 160 мм, наружный диаметр ролика — 63,5 мм. Дополнительно можно установить гибридную головку с щелевой фильерой или ультразвуковую распылительную головку для щелевого нанесения покрытия и нанесения методом ультразвукового распылительного пиролиза. Максимальная потребляемая мощность составляет 2,2 кВт. Нижняя нагревательная платформа выполнена из алюминиевого сплава и нагревается до 100 °C с помощью цифрового контроллера температуры с точностью ±1 °C. Размер платформы — 2000 × 400 мм. Верхняя крышка изготовлена из прозрачного стекла и оснащена вентилятором. Габаритные размеры машины — 3000 × 700 × 800 мм, масса нетто — 400 кг.
