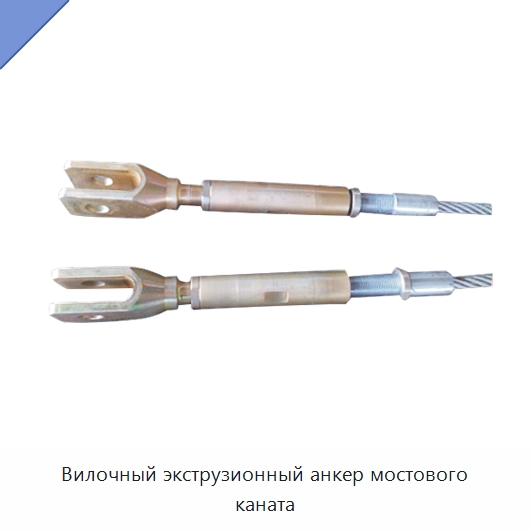

Вилочный экструзионный анкер мостового каната

Цельнопучковый экструзионный анкер каната с проушиной имеет четыре исполнения: с регулируемым концом, с неподвижным концом, с винтовым концом и с промежуточной регулировочной муфтой; исполнения допускают разные сочетания. Анкер с горячей заливкой имеет шесть исполнений: вилочное, проушинное, вилочно-проушинное с внутренним вращением, с фиксированным анкерным стаканом, натяжное с анкерным кольцом и с одним винтом. Размерный ряд построен по схеме «диаметр каната — ΦD / g / h1 / e / f / h / L1 / L2 / L3 / регулировочная величина». Размерные сочетания составляют: Φ8 — Φ15 / 11 / 30 / 19 / 28 / 38,5 / ≤430 / 145 / 140 / ±50; Φ10 — Φ16 / 15 / 35 / 24 / 28 / 45,5 / ≤495 / 165 / 165 / ±55; Φ12 — Φ20 / 17 / 44 / 26,5 / 33 / 53,5 / ≤558 / 180 / 200 / ±60; Φ14 — Φ22 / 21 / 52 / 31,5 / 35 / 60,5 / ≤615 / 195 / 225 / ±65; Φ16 — Φ28 / 23 / 58 / 36 / 42 / 68 / ≤680 / 210 / 275 / ±65; Φ18 — Φ31 / 25 / 62 / 43 / 50 / 80 / ≤775 / 240 / 305 / ±70; Φ20 — Φ34 / 25 / 70 / 45,5 / 60 / 84,5 / ≤860 / 260 / 340 / ±80; Φ22 — Φ36 / 28 / 72 / 48 / 60 / 89,5 / ≤895 / 260 / 365 / ±80; Φ24 — Φ37 / 32 / 78 / 51,5 / 60 / 94,5 / ≤945 / 280 / 395 / ±85.

Наименование производителя

Liuzhou Lingqiao Factory Bridge Cable Fork Cable Extrusion Anchor
