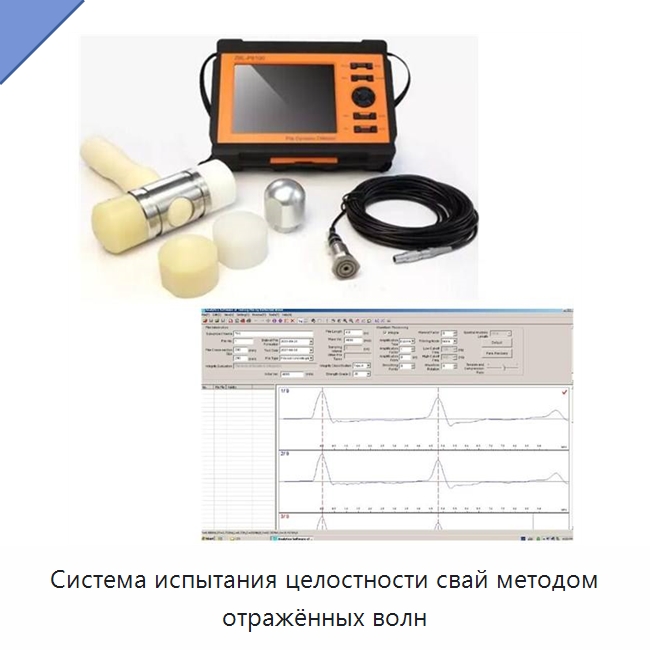

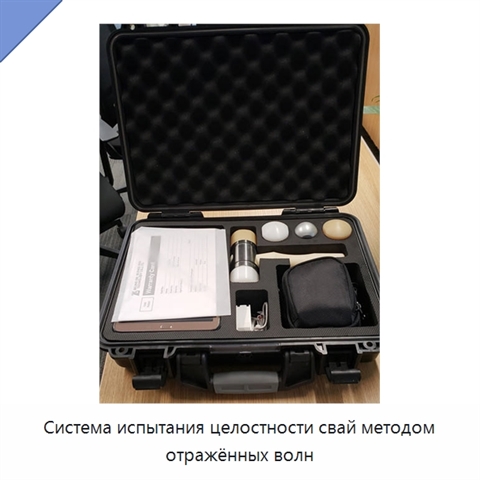

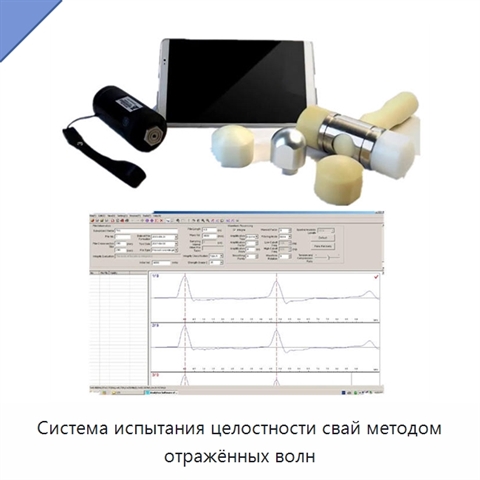

Система испытания целостности свай методом отражённых волн

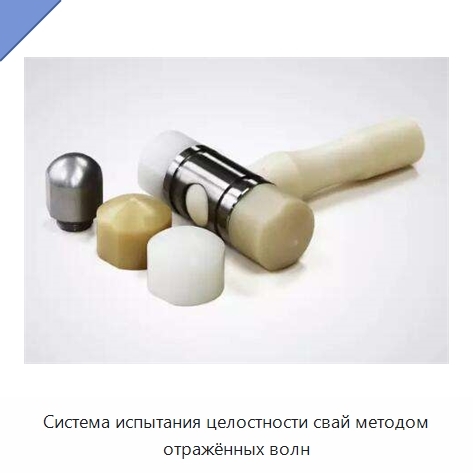

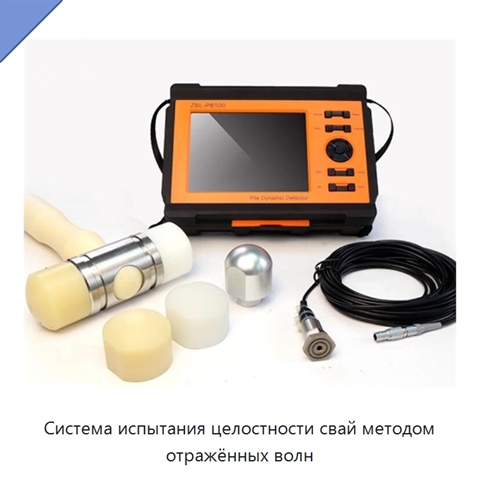

Система предназначена для оценки целостности свай и определения степени и расположения дефектов методом отражённых волн. При испытании по верхней части сваи наносят удар испытательным молотком, создавая напряжённую волну. При распространении вниз волна отражается при встрече с нижним концом сваи, трещиной или промежуточным слоем грунта. Установленный сверху датчик принимает отражённый сигнал, а прибор выполняет его цифровую обработку для оценки качества фундаментной сваи. Глубину определяют по интервалу между приходом прямой и первой отражённой волны либо между двумя последовательными отражениями; расчёт основан на скорости волны сжатия и времени её распространения. Предусмотрены испытание при высокой деформации, испытание целостности при низкоамплитудном воздействии, исследование сдвиговой волны и микроколебаний, а также испытание и анализ мостового кабеля. Встроенная платформа работает с жидкокристаллическим экраном высокой яркости с диагональю 144,78 мм. Объём хранения данных составляет не менее 4 ГБ. Управление осуществляется клавишами и сенсорным экраном. Масштаб времени регулируется значениями 1, 2, 5, 10, 20, 50 и 100; разрядность аналого-цифрового преобразования равна 24 битам, интервал дискретизации настраивается от 1 до 64000 мкс, максимальная длина выборки составляет 4096. Запуск выполняется по сигналу.
