Артикул: 208-617
Модель: ИЖЭ-99-9Л
Секция: Дополнительная

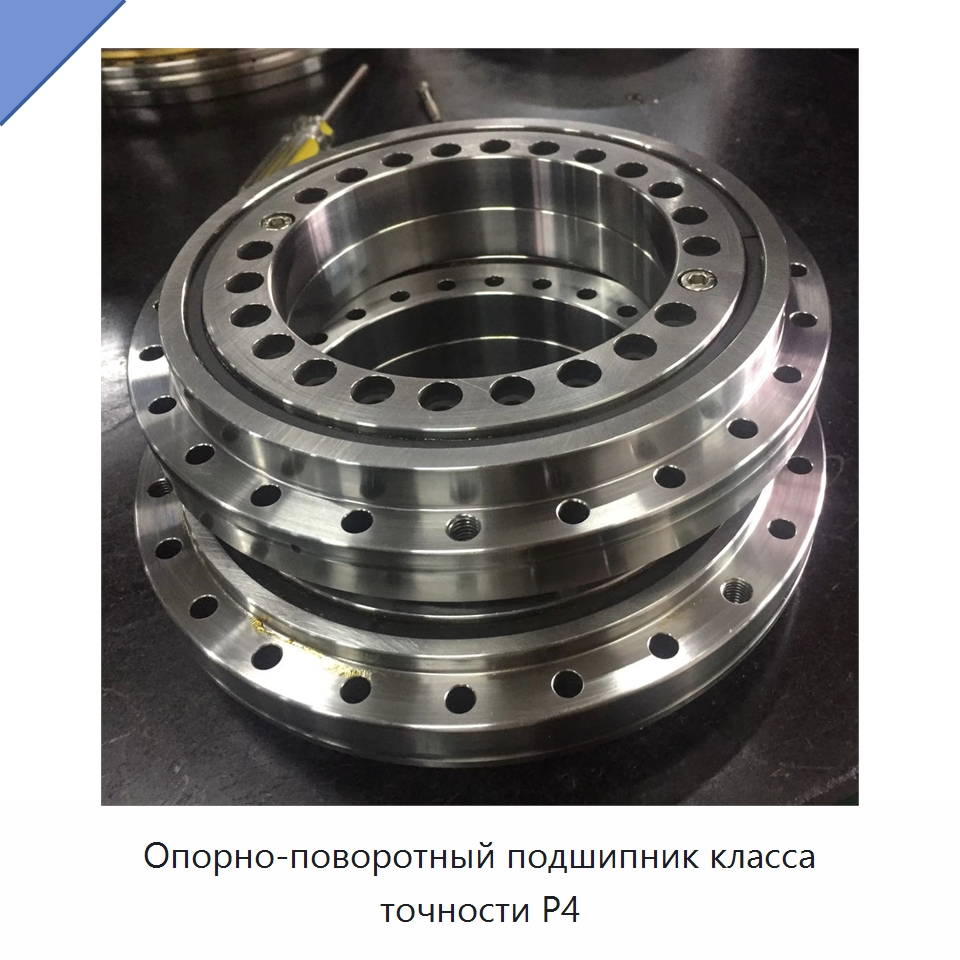

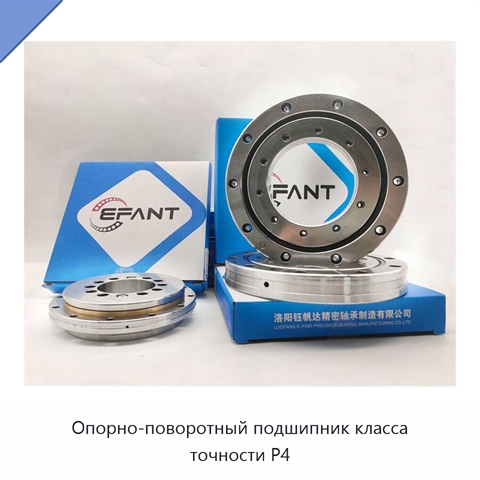

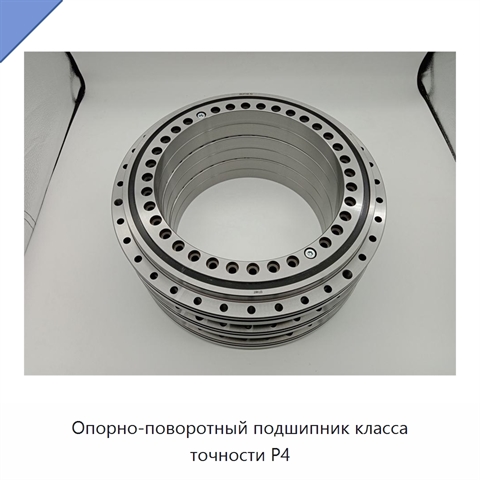

Опорно-поворотный подшипник класса точности P4
Конструкция сочетает осевой и радиальный цилиндрические роликовые узлы, фиксируемые двусторонним упорным и радиально-направляющим подшипниками. Она воспринимает радиальную нагрузку, осевые нагрузки в обоих направлениях и опрокидывающие моменты без зазора. Для перевозки и фиксации к двум кольцам крепятся два или три симметрично расположенных винта, предотвращающие столкновение роликов с кольцами и связанное с ним снижение точности. Подшипник рассчитан на очень высокую частоту вращения, имеет низкое трение и высокую жёсткость при наклоне. Базовая динамическая грузоподъёмность при осевой нагрузке составляет 76 кН, статическая — 315 кН. Момент трения равен 2 Н·м, предельная частота вращения при пластичной смазке — 2400 об/мин, масса — 6 кг. Основные габаритные размеры составляют 120 × 210 × 40 мм.
Задать вопрос Искать на Baidu
Какую задачу решает опорно-поворотный подшипник
Опорно-поворотный подшипник применяется в подшипниковых узлах поворотных столов и хонинговальных головок измерительного и испытательного оборудования.
Характеристики ИЖЭ-99-9Л
Модель (по базе 91Т)ИЖЭ-99-9Л
Особенностиперекрёстные ролики
Варианты зубчатого венцабез зубчатого венца
Тип уплотненийуплотнённый
Типопорно-поворотный подшипник
Опорно-поворотный подшипник - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим технические характеристики, типоразмеры и комплектация ИЖЭ-99-9Л могут быть изменены по вашему запросу под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим технические характеристики, типоразмеры и комплектация ИЖЭ-99-9Л могут быть изменены по вашему запросу под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата актуализации информации: 17.08.26
Производитель и параметры оборудования проверены.
